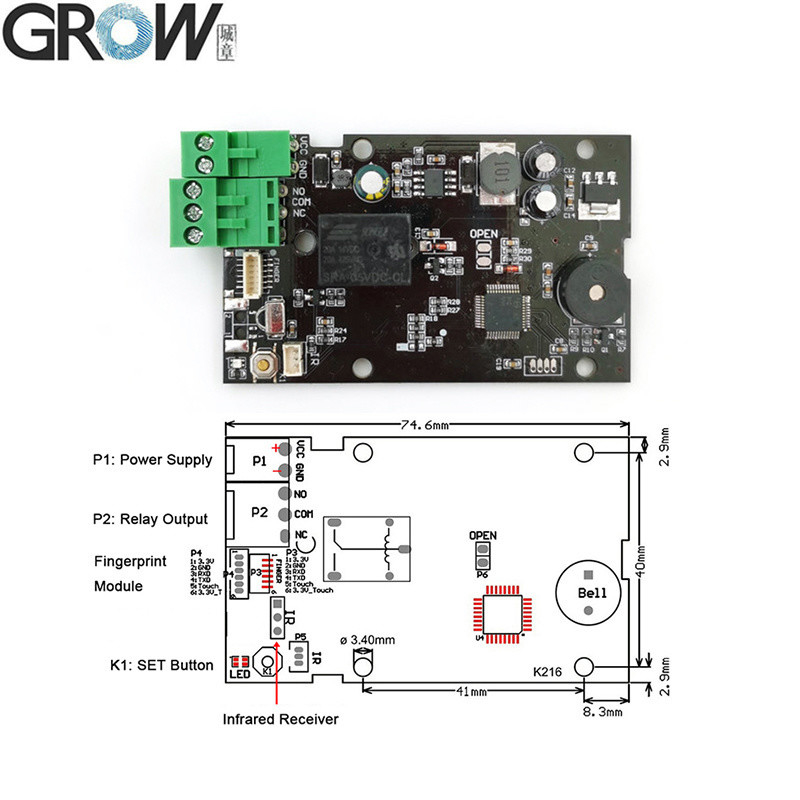

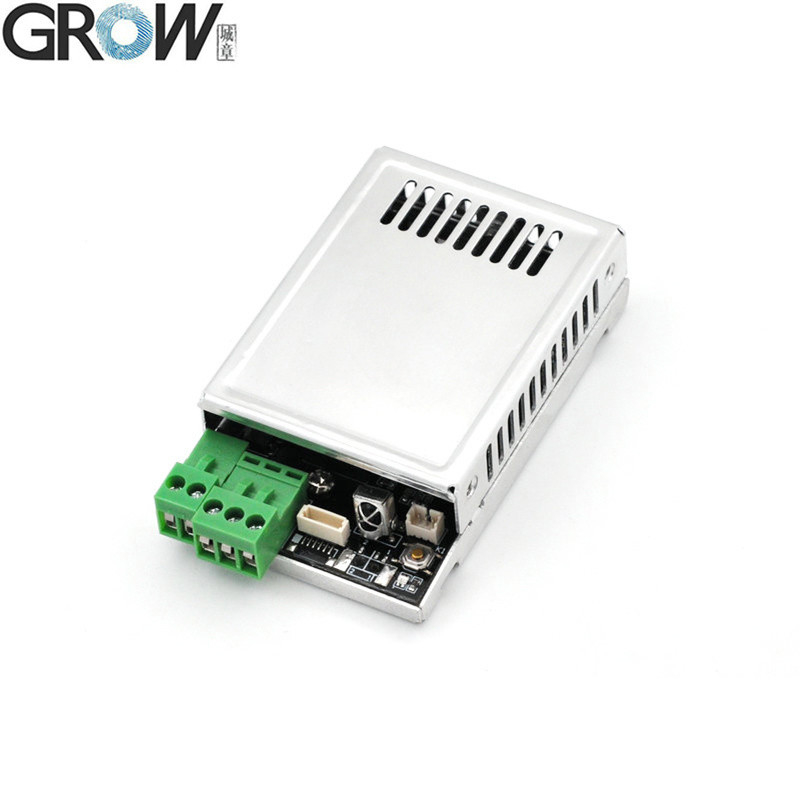

پارامترهای فنی
DC10-30V، خروجی رله، حالت Jog ((0.5s-99s) / حالت روشنایی / حالت خود قفل.
مدیریت شده توسط دکمه SET یا کنترل از راه دور ((اضافه / حذف اثر انگشت به سه پایگاه داده های مختلف، تغییر زمان رله و غیره)
·خرید: رله ((حداکثر جریان: 10A)
·قدرت اثر انگشت: 200 قطعه
· عملکرد رله:Jog Mode ((0.5s-99s) / حالت روشن شدن / حالت قفل کردن خود
دستورالعمل عملیات
1دکمه SET:
1.1 دکمه SET را به مدت کوتاهی فشار دهید، سیستم در حالت ثبت و نور شاخص سریع درخشان می شود، چندین بار برای هر اثر انگشت فشار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق می شود.
اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت نام؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه.(به طور پیش فرض آن را در پایگاه داده اثر انگشت ذخیره خواهد شد 1،زمانی که پایگاه داده فعلی پر شده است، به طور خودکار در پایگاه داده بعدی ذخیره می شود.)
1.2 هنگامی که به پیش فرض کارخانه بازگشت، دکمه SET را فشار دهید تا صدای طولانی "Di" را بشنوید و
موسيقي، يعني که عمليات راه اندازي موفق بوده

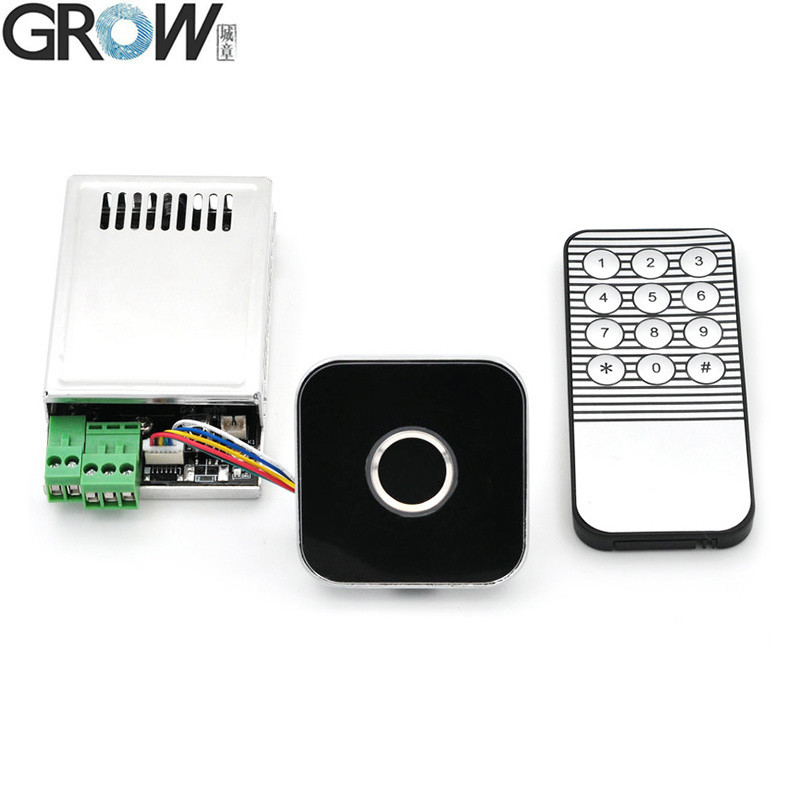

2کنترل از راه دور:
وقتي از کنترل از راه دور استفاده مي کنيد، لطفاً ماژول رو لمس کنيد تا اول بيدار بشيد.
2.1 نشانگر آبی روشن در برنامه نویسی نشان داده شده، موسیقی نشان دهنده موفقیت عملیات است
رمز عبور پیش فرض: 123456، طول رمز عبور: 6 عدد
2.2 تغییر رمز عبور:*کلمات عبور*1*کلمات عبور جدید*کلمات عبور جدید#
2.3 ثبت اثر انگشت:فشار * رمز عبور * 2 * پایگاه داده ((1-5) # ، اثر انگشت خروج در حالت ثبت زمانی که فشار * دکمه و یا انتظار چند ثانیه.
به عنوان مثال:ثبت نام در پایگاه داده 3: فشار * رمز عبور * 2 * 3 #
2.4. اثر انگشت حذف کن:*کلمات عبور*3* پایگاه داده ((1-5) #
به عنوان مثال:حذف در پایگاه داده 3: فشار * رمز عبور * 3 * 3 #
2.5. زمان رله تنظیم در حالت دویدن:*کلمات عبور*4*زمان ((0.5s-99s)
به عنوان مثال:تنظیم 0.5s: فشار * رمز عبور * 4 * 00 #
به عنوان مثال:مجموعه 1s: فشار * رمز عبور * 4 * 01 #
به عنوان مثال:مجموعه 5s: فشار * رمز عبور * 4 * 05 #
به عنوان مثال:مجموعه 99s: فشار * رمز عبور * 4 * 99 #
2.6تنظیم حالت کار:
حالت پیاده روی: فشار * رمز عبور * 5 * 1 #
حالت روشن شدن: * رمز عبور * 5 * 2 # فشار دهید
حالت قفل خودکار: فشار * رمز عبور * 5 * 3 #
2.7انتخاب حالت آماده:
حالت آمادگی روشن: * رمز عبور * 6 * 0 #
حالت آماده ایست خاموش: فشار * رمز عبور * 6 * 1 #
2.8به حالت کارخانه برگردیم*پاسوردهاي 7*پاسوردهاي #
2.9. استفاده از رمز عبور:فشار * رمز عبور و رله بسته، فشار # و رله باز
توجه: هر اثر انگشت می تواند در حالت کارخانه مورد استفاده قرار گیرد، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.

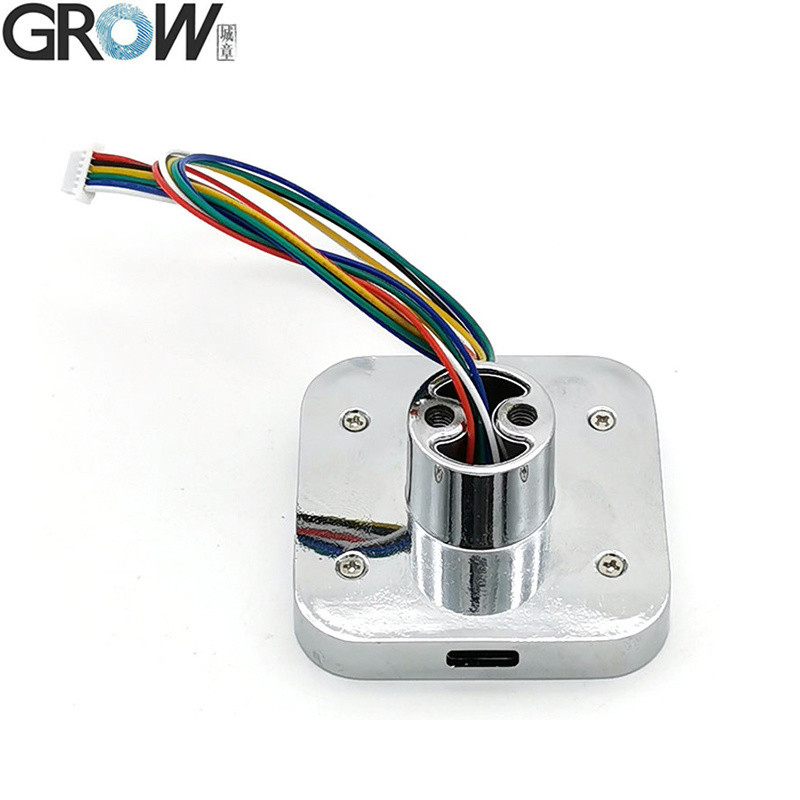

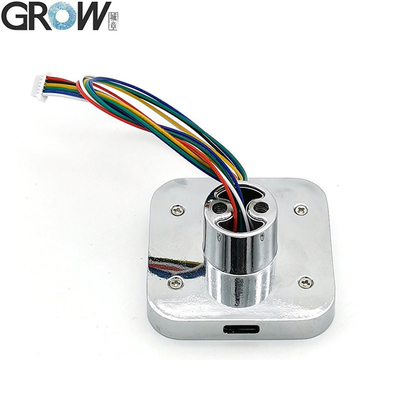

مشخصات R502-AW
| مدل |
R502-AW |
| نوع |
ماژول اثر انگشت ظرفیت دار |
| رابط |
UART ((TTL) |
| قطعنامه |
508 دی پی آی |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| آرایه حسگر |
192*192 پیکسل |
| جریان کاری |
20mA |
| جریان آمادگی |
ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA |

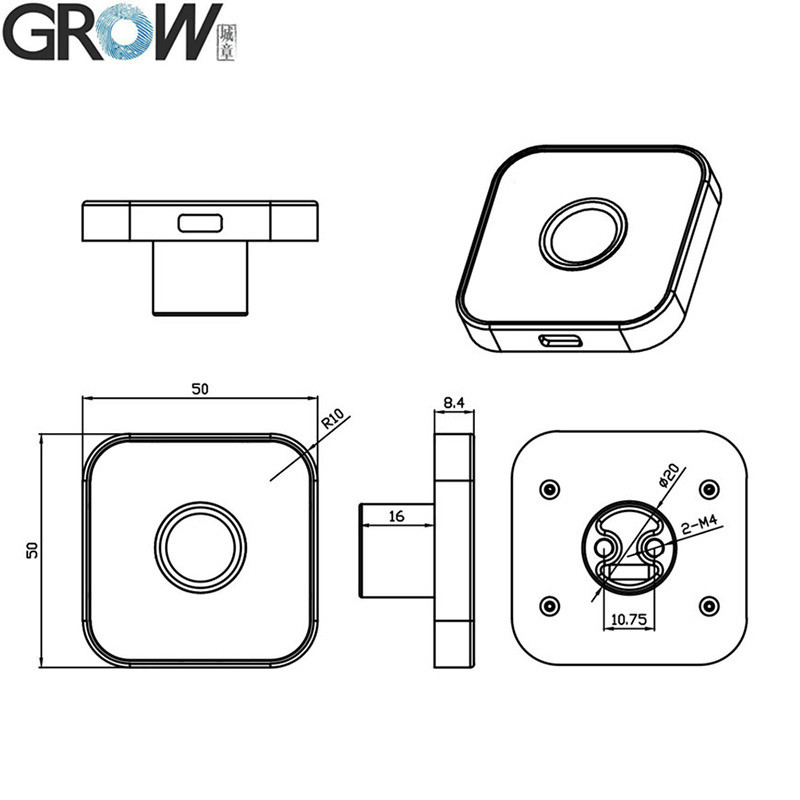

| اندازه بیرونی ماژول اثر انگشت |
50*50*8.4 (میلی متر) |
| منطقه جمع آوری موثر |
قطر 15.5 (ملی متر) |
| مواد محفظه |
آلیاژ روی |
| صفحه کنترل وصل |
K200-3.3/K202/K215-V1.2/K216 |
| کانکتور |
MX1.0-6Pin |

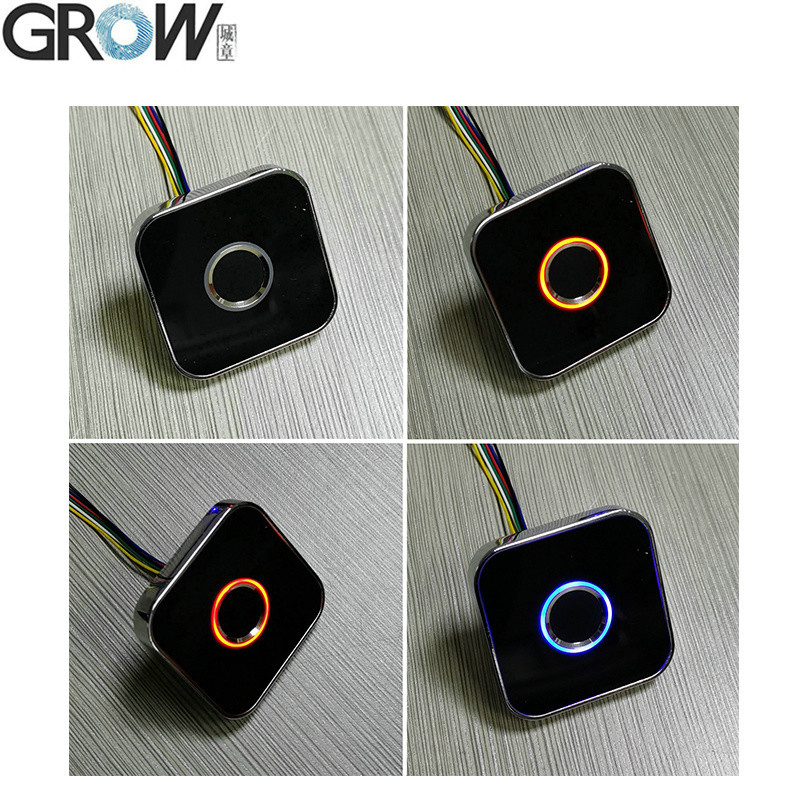

| کنترل LED |
بله |
| رنگ LED |
بنفش و آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطابق |
1:1" 1:N |
| FRR |
≤1٪ |
| FAR |
≤0.001٪ |
| محیط کار |
-20C تا 60C |
| رطوبت کاری |
10 تا 85 درصد |
| ظرفیت ضد ایستاتیک |
15KV |
| مقاومت خشکی intensity |
1 میلیون بار |
| نرخ ارتباطات (UART): |
(9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps) |
پرونده ها
·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر
R502-AW نمایش ویدیوی عملکرد برنامه تست در یوتیوب:
https://youtu.be/Q82Zg4iFHOA
