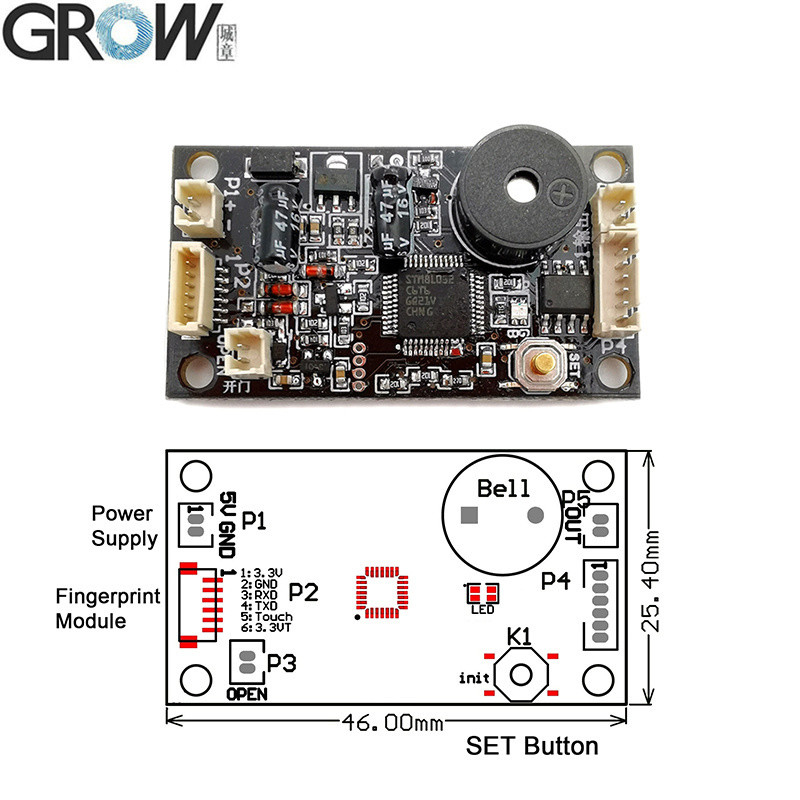

R503 صفحه کنترل اثر انگشت DC 3.7V-6.5V مصرف برق کم



پارامترهای فنی KS200

باتری 4*AA یا DC3.7-6.5V، خروجی موتور، مصرف انرژی کم، عملکرد مدیر/کاربری
· منبع برق:DC3.7V-6.5V
·جریان حالت ایستاده:<7uA
·خروج:DC5-6V،1.5A ((افق:2.5A)
· اثر انگشت مدیر: 20 عدد
· اثر انگشت کاربر: 180 قطعه
·آلارم ولتاژ پایین:4.8 ولت (باتری خشک)
3.5 ولت (باتری لیتیوم)


حالت کار موتور:
1. به جلو 0.5 ثانیه → استراحت 5 ثانیه → عقب 0.5 ثانیه.
2. جلو 1 ثانیه → استراحت 5 ثانیه → عقب 1 ثانیه.
3. يک ثانيه جلو
4. دو ثانیه جلو
5. حالت قفل کردن خود
6حالت نگه داری



KS200 دستورالعمل عملیاتی

1 اثر انگشت مدیر ثبت:

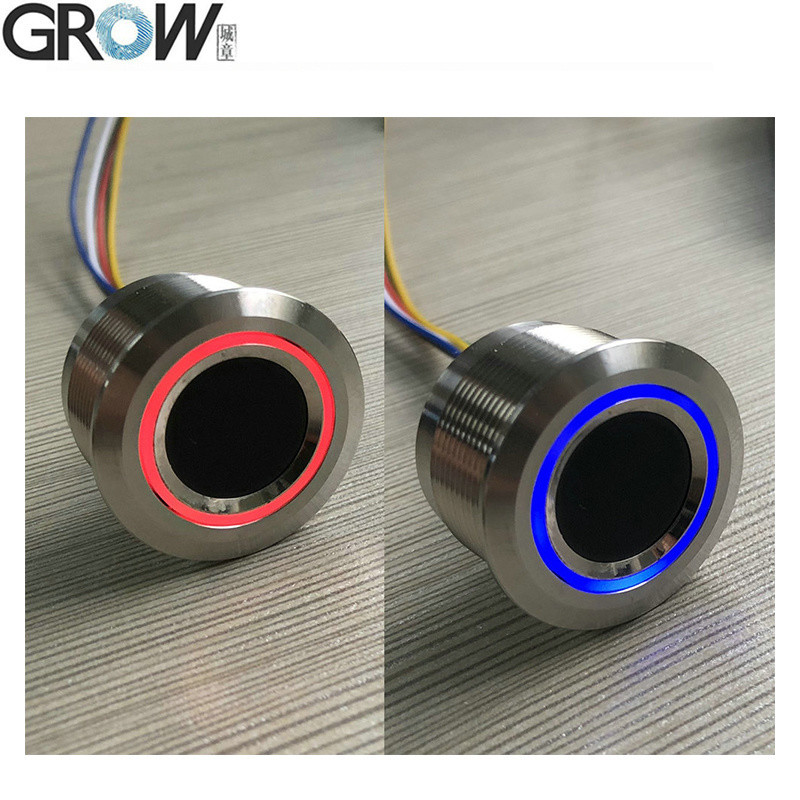

دکمه SET را فشار دهید، انگشت خود را آزاد کنید وقتی که نور نشانگر آبی روی صفحه کنترل ظاهر شود، حالا نشانگر ماژول اثر انگشت سریع روشن می شود،همان انگشت مدیر را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا زمانی که صدای موسیقی را بشنوید نشان می دهد ثبت اثر انگشت موفق است. اثر انگشت می تواند به طور مداوم ثبت و آن را می تواند ثبت 20 قطعه اثر انگشت مدیر؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه برای خروج.اگر مدیر به طور کامل ثبت شده باشد، آن را به طور خودکار خارج از دولت ثبت نام مدیر پس از شنیدن "DiDiDi" و شروع به ثبت اثر انگشت کاربر اگر دوباره دکمه SET را فشار دهید.
2 ثبت اثر انگشت کاربر:
تا زمانی که چراغ آبی روشن شود و صدای موسیقی را بشنوید، می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفقاثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت است؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نباشد، چند ثانیه صبر کنید.
3 حذف اثر انگشت کاربر:
تا زمانی که چراغ قرمز روشن شود و صدای موسیقی را بشنوید، اثر انگشت کاربر حذف می شود.
4 تنظیمات کارخانه:
به مدت طولانی دکمه SET را فشار دهید، تا نور نشانگر قرمز بر روی صفحه کنترل ظاهر شود و صدای موسیقی را بشنوید، سپس انگشت را رها کنید، به معنی موفقیت عملیات ابتدایی است.

يادداشت:
1.هر اثر انگشت می تواند در حالت پیش فرض کارخانه استفاده شود و این تابع پس از ثبت اثر انگشت غیرفعال می شود.
2وقتی ولتاژ کمتر از DC4.7V باشد، چراغ قرمز روشن می شود، به معنای هشدار ولتاژ پایین است.
3در حالت انتظار، هنگام ثبت اثر انگشت کاربر، ابتدا اثر انگشت مدیر را فشار دهید. پس از عبور، انگشت را بلند کنید و دوباره اثر انگشت مدیر را فشار دهید.وقتي که چراغ ها درخشيدن و صداي موسيقي رو بشنوي، اثر انگشت کاربر می تواند ثبت شود.

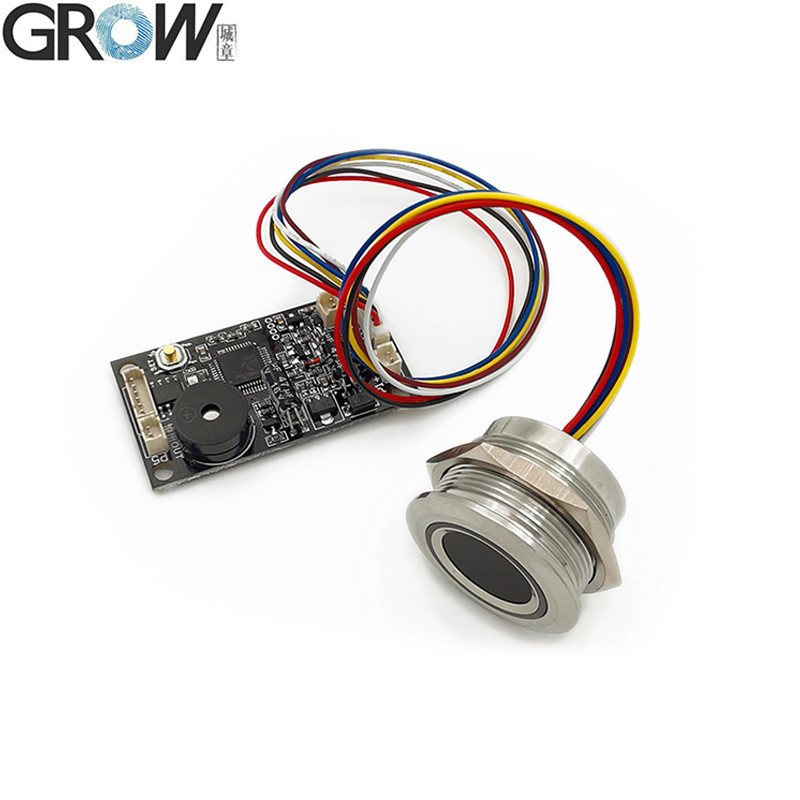

KS200 برای ماژول اثر انگشت R502-A،R502-F،R502-AW،R503 مناسب است.

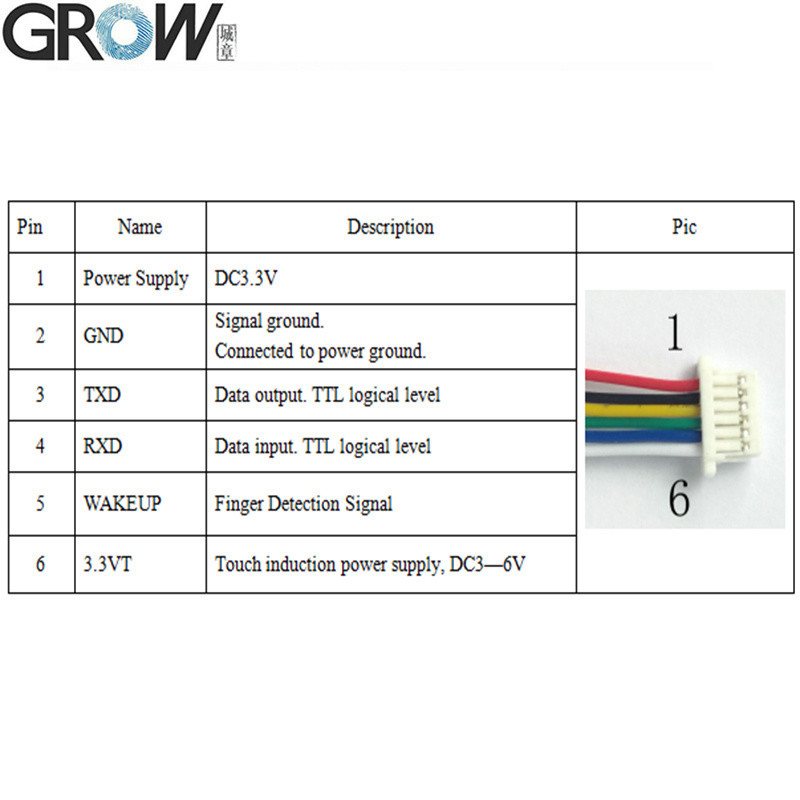

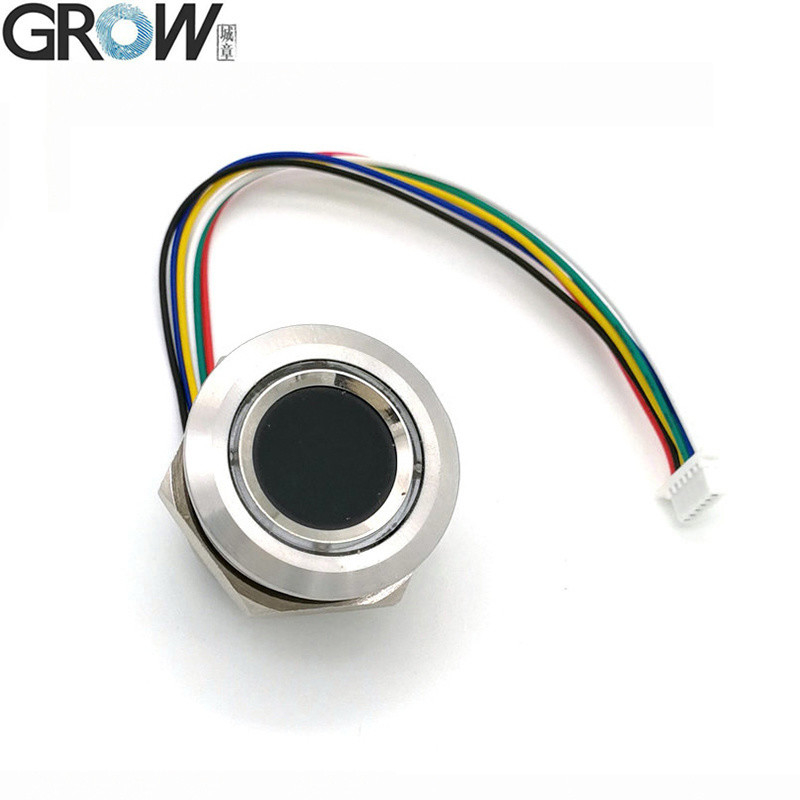

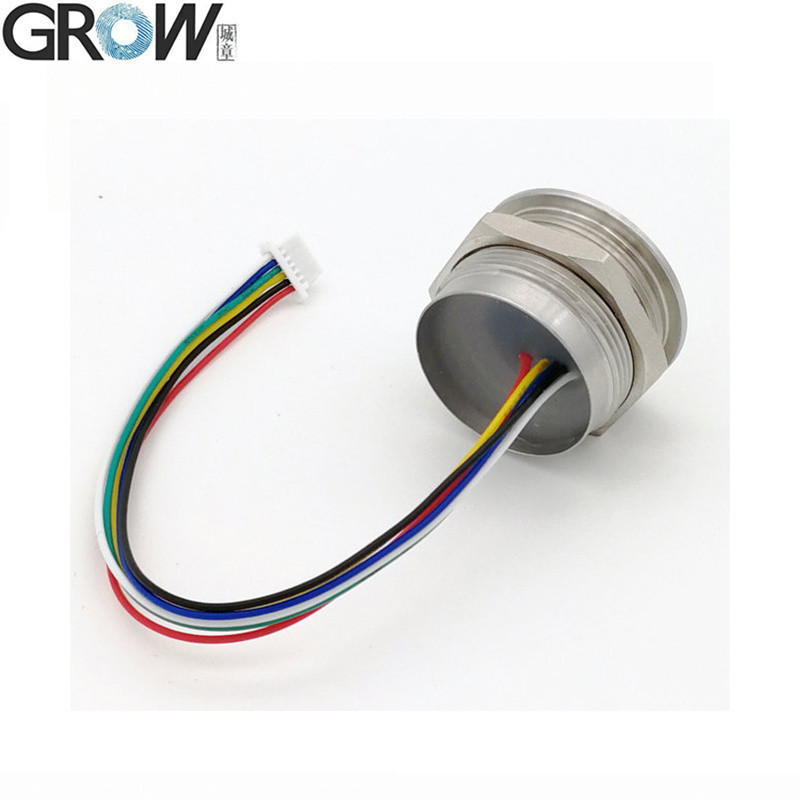

R503 مشخصات
