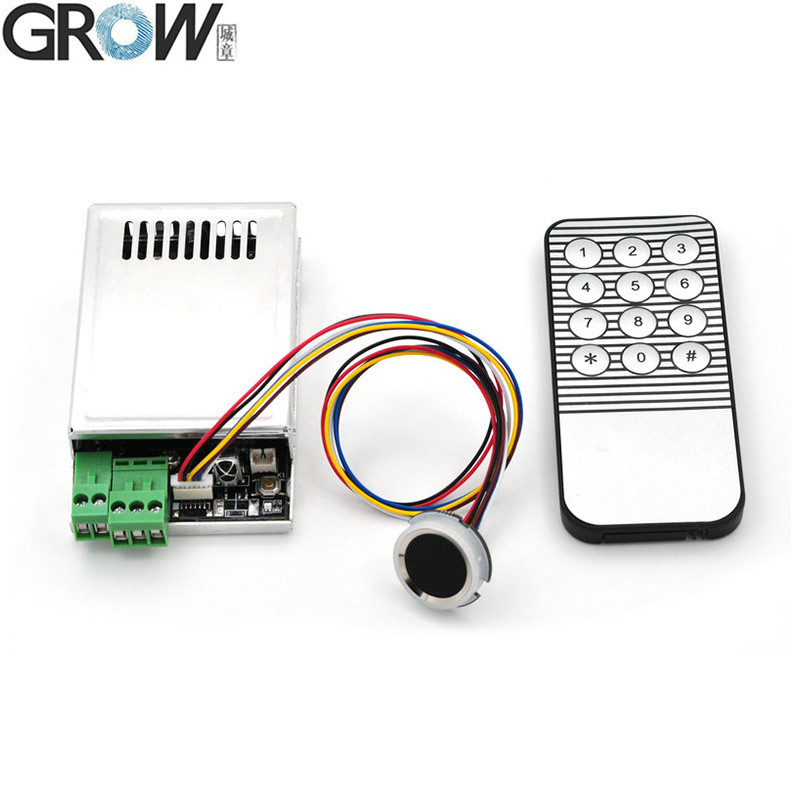

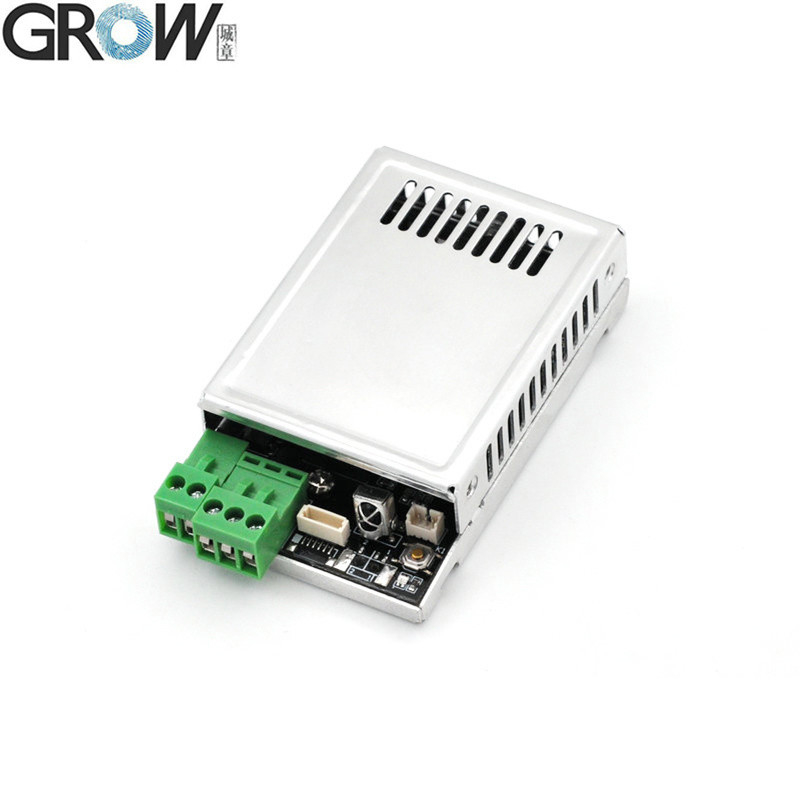

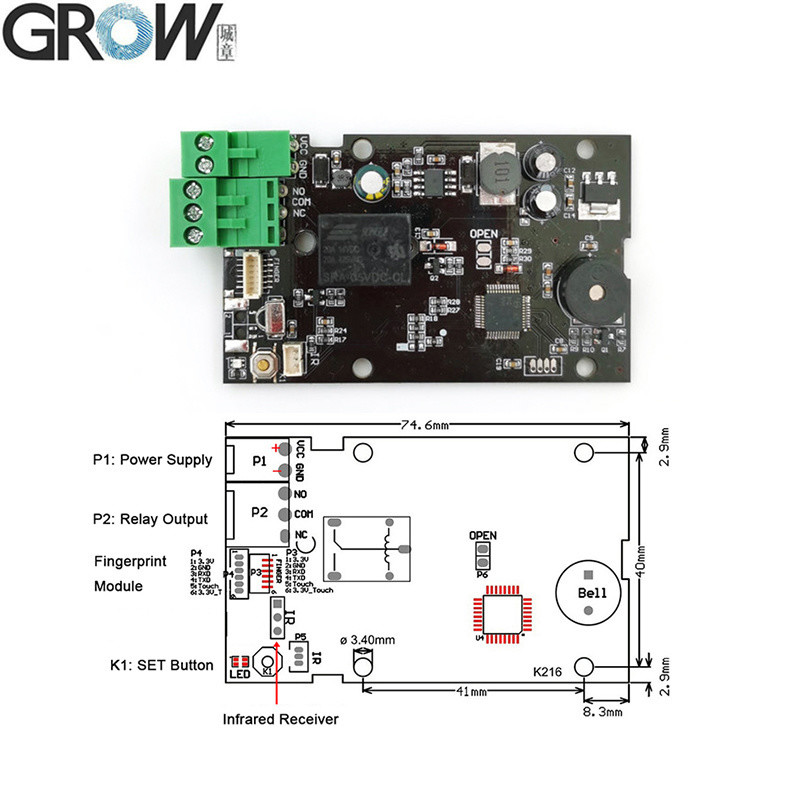

پارامترهای فنی
DC10-30V، خروجی رله، حالت Jog ((0.5s-99s) / حالت روشنایی / حالت خود قفل.
Managed by SET button or remote control ((add/delete fingerprint to different three database, change relay time and so on) مدیریت شده توسط دکمه SET یا کنترل از راه دور ((add/delete fingerprint to different three database, change relay time and so on))
• خروجی: رله ((Max. current: 10A)
· ظرفیت اثر انگشت: 200 عدد
· عملکرد رله: حالت جوگ ((0.5s-99s) / حالت روشنایی / حالت قفل کردن خود
دستورالعمل عملیات
1. SET Button:
1.1 SET button press shortly, system in register state and indicator light flash fast, press multiple times for each fingerprint, fingerprint register successful when hearing music..1 دکمه SET را به زودی فشار دهید، سیستم در حالت ثبت و شاخص نور سریع درخشان می شود، چندین بار برای هر اثر انگشت فشار دهید، اثر انگشت ثبت موفقیت آمیز در هنگام شنیدن موسیقی است.
Fingerprint can be registered continuously when system in register state; if no needing adding fingerprint more, waiting a few seconds. ((به طور پیش فرض، آن را در پایگاه داده ی اثر انگشت 1 ذخیره می شود.)when the current database is full زمانی که پایگاه داده فعلی پر است، آن به طور خودکار به پایگاه داده بعدی ذخیره می شود.)
1.2 When back to factory default, press SET button until hear "Di" long beep and
music,means initialization operation successful music,means initialization operation successfully music,means initialization operation successful music,means initialization operation successfully music,means initialization operation successfully music,means initialization operation successfully music,means initialization operation successful music,means initialization operation successfully music,means initialization operation successfully music,means initialization operation successfully

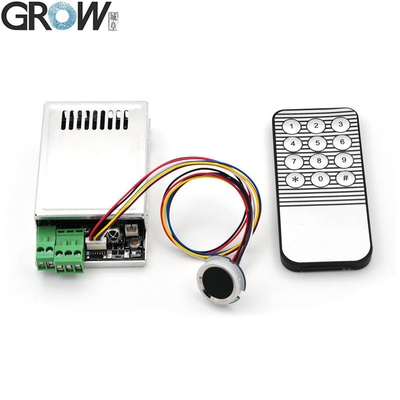

2کنترل از راه دور:
When using remote control, pls touch the module to wake up first. وقتی از کنترل از راه دور استفاده می کنید، لطفاً ماژول را لمس کنید تا ابتدا بیدار شوید.
2.1 Blue indicator lighted means in programming stated, music means operation successful.1 Blue indicator lighted means in programming stated, music means operation successful.1 Blue indicator lighted means in programming stated, music means operation successful.۱ نشانگر آبی روشن شده به معنی در برنامه نویسی اعلام شده، موسیقی به معنی عملیات موفق است
رمز عبور پیش فرض: 123456، password length: 6 numbers
2.2 تغییر رمز عبور:فشار *password*1* new password* new password# فشار *password*1* رمز عبور جدید* رمز عبور جدید
2.3 ثبت اثر انگشت:فشار *password*2*Database ((1-5) #، Exit fingerprint in register state when press * button or waiting a few seconds. فشار *password*2*Database ((1-5) # را فشار دهید تا اثر انگشت شما در حالت ثبت ثبت ثبت شود.
برای مثال:Register in Database 3: فشار *password*2*3# را بزنید
2.4حذف اثر انگشت:فشار *password*3* Database ((1-5) #
برای مثال:حذف در پایگاه داده 3: فشار *password*3*3#
2.5. Relay Time Setting in jog mode: تنظیم زمان رله در حالت پیاده روی:فشار *password*4*Time ((0.5s-99s) #
برای مثال:Set 0.5s: فشار *password*4*00#
برای مثال:Set 1s: فشار *password*4*01#
برای مثال:Set 5s: فشار *password*4*05#
برای مثال:Set 99s: فشار *password*4*99#
2.6تنظیم حالت کار:
حالت Jog: فشار *password*5*1#
حالت روشن شدن: فشار *password*5*2#
حالت خود قفل: فشار *password*5*3#
2.7انتخاب حالت ایستاده:
حالت ایستادگی روشن: فشار *password*6*0#
حالت ایستاده خاموش: فشار *password*6*1#
2.8. Back to Factory Mode: به حالت کارخانه برگردید:*پاسورديک 7*پاسورديک 7*
2.9استفاده از رمز عبور:فشار *password and relay closed، فشار # and relay opened
توجه: هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.

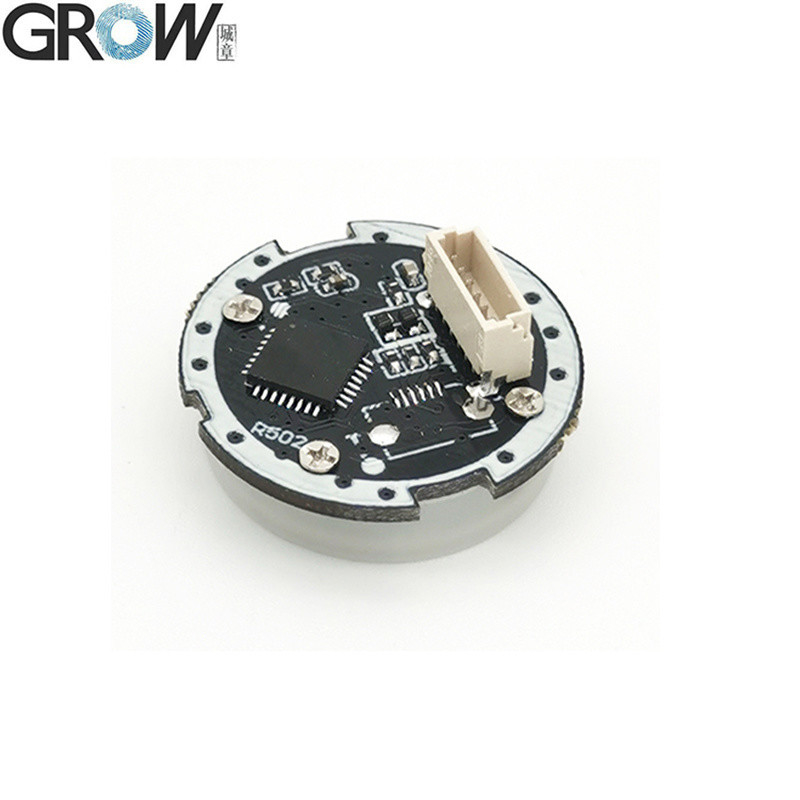

R502-A مشخصات
| مدل |
R502-A |
| نوع |
ماژول اثر انگشت ظرفیت دار |
| رابط |
UART ((TTL) |
| قطعنامه |
508 دی پی آی |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| آرایه حسگر |
192*192 پیکسل |
| جریان کاری |
20mA |
| جریان آمادگی |
ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA |

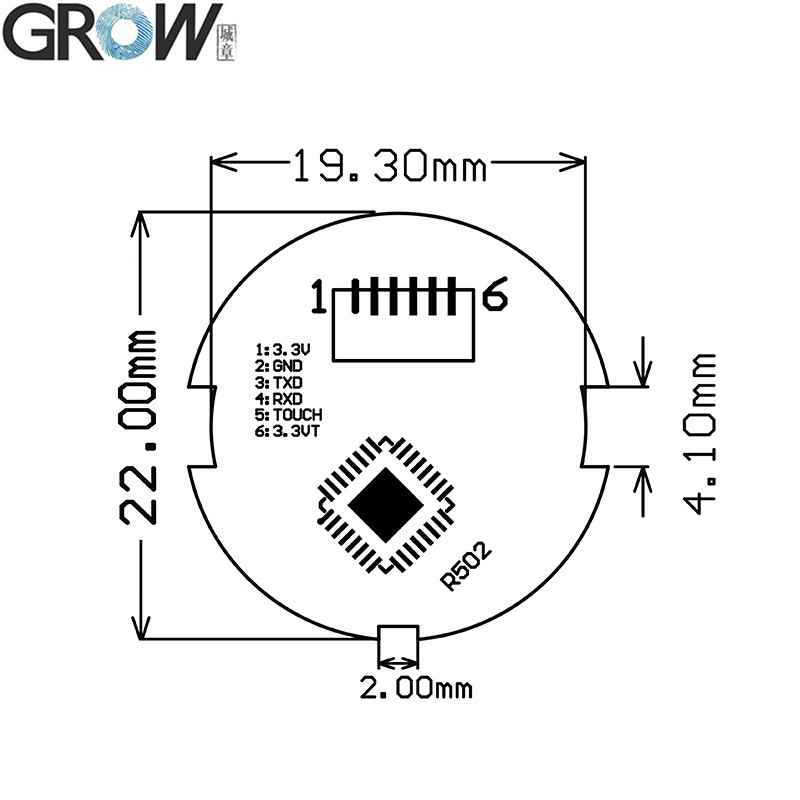

| اندازه بیرونی ماژول اثر انگشت |
قطر 22 (ملی متر) |
| اندازه داخلی ماژول اثر انگشت |
قطر 19.5 (ملی متر) |
| ارتفاع ماژول اثر انگشت |
5 (ملی متر) |
| منطقه جمع آوری موثر |
قطر 15.5 (ملی متر) |
| کانکتور |
MX1.0-6Pin |

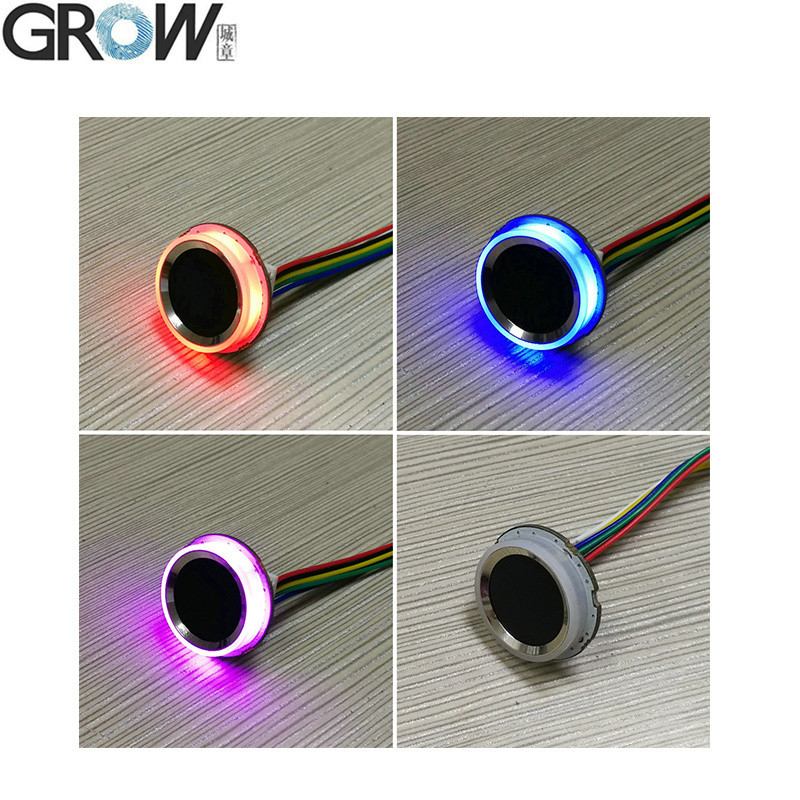

| کنترل LED |
بله |
| رنگ LED |
بنفش و آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطابق |
1:1" 1:N |
| FRR |
≤1٪ |
| FAR |
≤0.001٪ |
| محیط کار |
-20C تا 60C |
| رطوبت کاری |
10 تا 85 درصد |
| ظرفیت ضد ایستاتیک |
15KV |
| مقاومت خشکی intensity |
1 میلیون بار |
| نرخ ارتباطات (UART): |
(9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps) |
پرونده ها
·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر
R502-A Test program operation display video on Youtube: این ویدیو نشان دهنده عملکرد برنامه تست R502-A است.
https://youtu.be/8w_bkgwTabE
