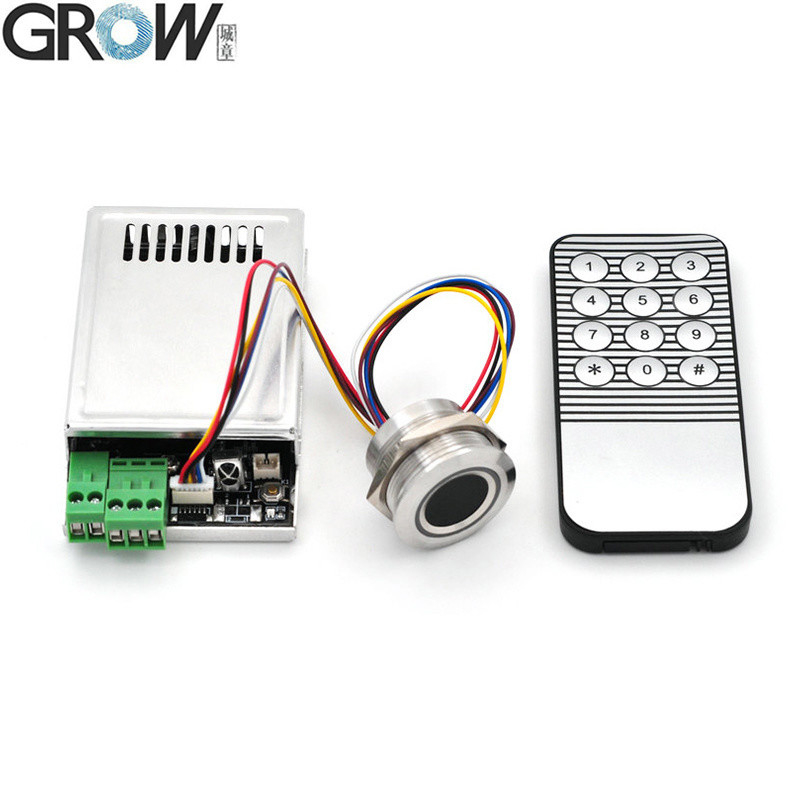

پارامترهای فنی
DC10-30V، خروجی رله، حالت Jog ((0.5s-99s) / حالت روشنایی / حالت خود قفل.
مدیریت شده توسط دکمه SET یا کنترل از راه دور ((اضافه / حذف اثر انگشت به سه پایگاه داده های مختلف، تغییر زمان رله و غیره)
·خرید: رله ((حداکثر جریان: 10A)
·قدرت اثر انگشت: 200 قطعه
· عملکرد رله:Jog Mode ((0.5s-99s) / حالت روشن شدن / حالت قفل کردن خود

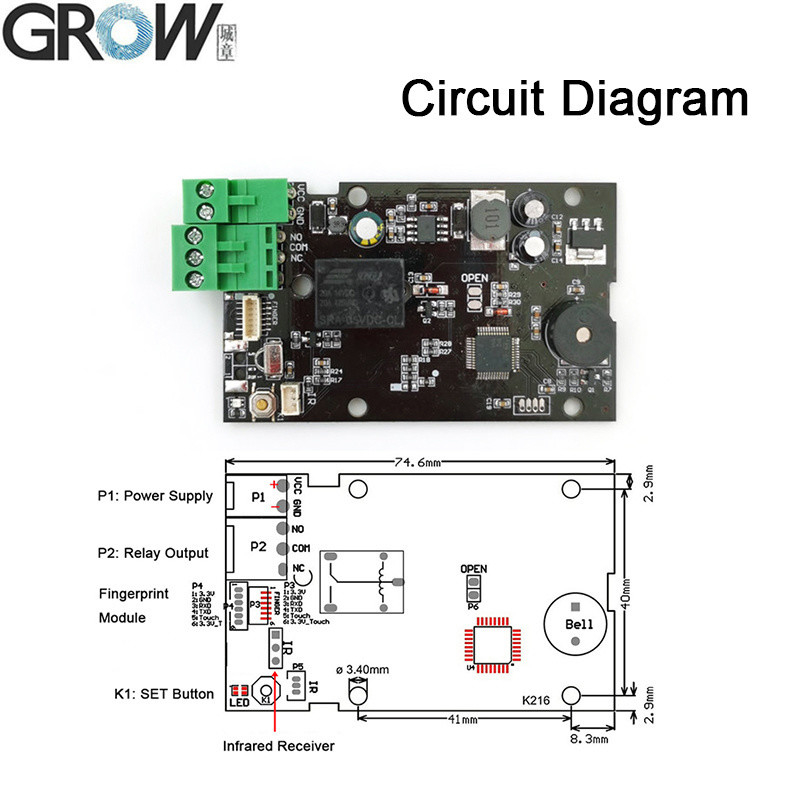

دستورالعمل عملیات
1دکمه SET:
1.1 دکمه SET را به مدت کوتاهی فشار دهید، سیستم در حالت ثبت و نور شاخص سریع درخشان می شود، چندین بار برای هر اثر انگشت فشار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق می شود.
اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت نام؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه.(به طور پیش فرض آن را در پایگاه داده اثر انگشت ذخیره خواهد شد 1،زمانی که پایگاه داده فعلی پر شده است، به طور خودکار در پایگاه داده بعدی ذخیره می شود.)
1.2 هنگامی که به پیش فرض کارخانه بازگشت، دکمه SET را فشار دهید تا صدای طولانی "Di" را بشنوید و
موسيقي، يعني که عمليات راه اندازي موفق بوده
2کنترل از راه دور:
وقتي از کنترل از راه دور استفاده مي کنيد، لطفاً ماژول رو لمس کنيد تا اول بيدار بشيد.
2.1 Blue indicator lighted means in programming stated, music means operation successful.1 Blue indicator lighted means in programming stated, music means operation successful.1 Blue indicator lighted means in programming stated, music means operation successful.۱ نشانگر آبی روشن شده به معنی در برنامه نویسی اعلام شده، موسیقی به معنی عملیات موفق است
رمز عبور پیش فرض: 123456، password length: 6 numbers
2.2 تغییر رمز عبور:فشار *password*1* new password* new password# فشار *password*1* رمز عبور جدید* رمز عبور جدید
2.3 ثبت اثر انگشت:فشار * رمز عبور * 2 * پایگاه داده ((1-5) # ، اثر انگشت خروج در حالت ثبت زمانی که فشار * دکمه و یا انتظار چند ثانیه.
به عنوان مثال:ثبت نام در پایگاه داده 3: فشار * رمز عبور * 2 * 3 #
2.4. اثر انگشت حذف کن:فشار *password*3* Database ((1-5) #
به عنوان مثال:حذف در پایگاه داده 3: فشار * رمز عبور * 3 * 3 #
2.5. زمان رله تنظیم در حالت دویدن:*کلمات عبور*4*زمان ((0.5s-99s)
به عنوان مثال:Set 0.5s: فشار *password*4*00#
به عنوان مثال:مجموعه 1s: فشار * رمز عبور * 4 * 01 #
به عنوان مثال:Set 5s: فشار *password*4*05#
به عنوان مثال:Set 99s: فشار *password*4*99#
2.6تنظیم حالت کار:
حالت Jog: فشار *password*5*1#
حالت روشن شدن: فشار *password*5*2#
حالت خود قفل: فشار *password*5*3#
2.7انتخاب حالت ایستاده:
حالت ایستادگی روشن: فشار *password*6*0#
حالت ایستاده خاموش: فشار *password*6*1#
2.8به حالت کارخانه برگردیم*پاسورديک 7*پاسورديک 7*
2.9. استفاده از رمز عبور:فشار *password and relay closed، فشار # and relay opened
توجه: هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.

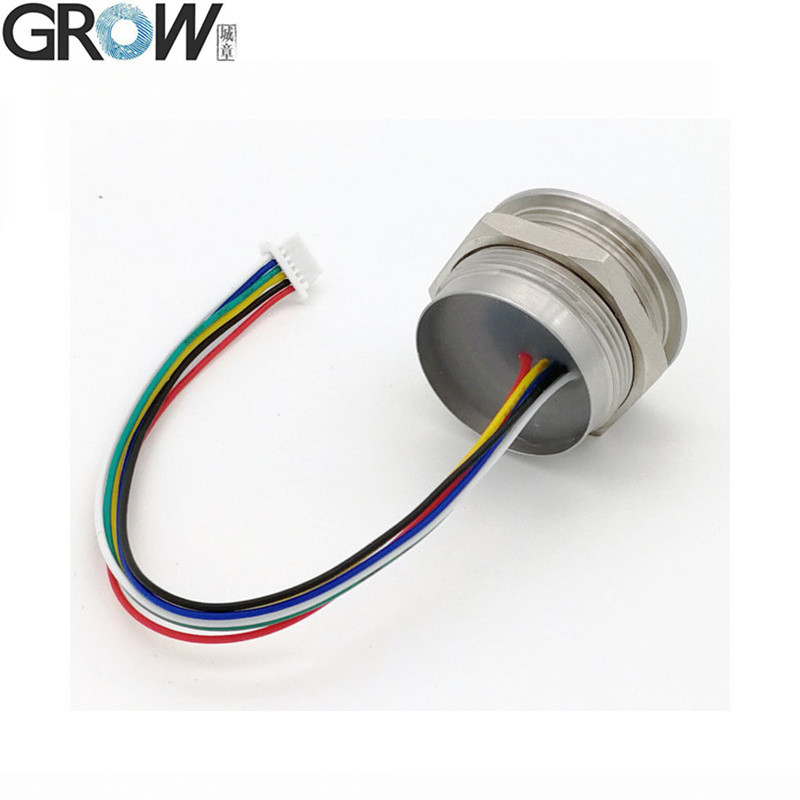

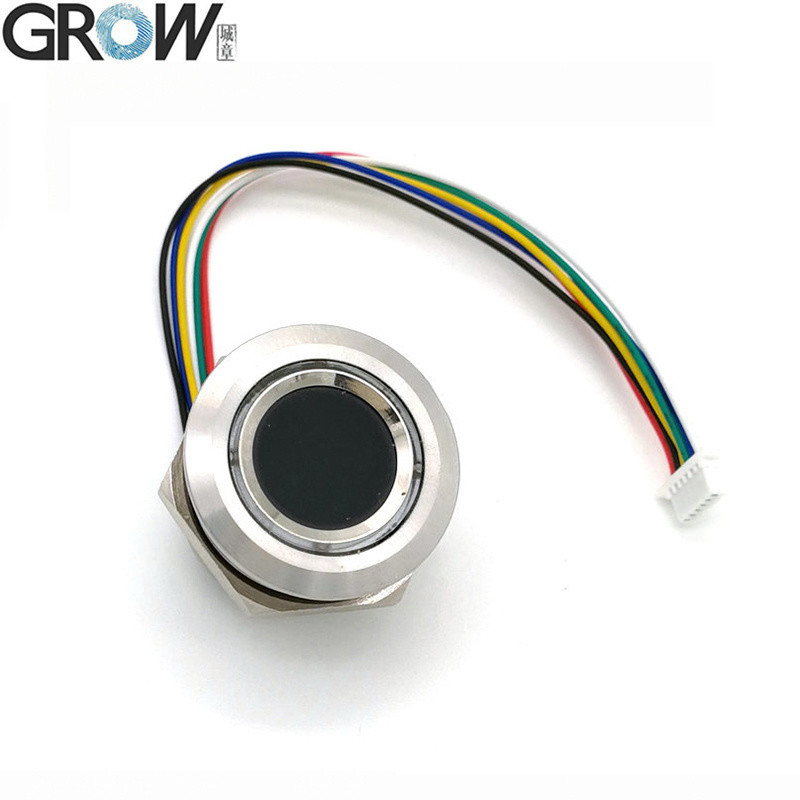

R503 مشخصات
| مدل |
R503 |
| نوع |
ماژول اثر انگشت ظرفیت دار |
| رابط |
UART ((TTL) |
| قطعنامه |
508 دی پی آی |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| آرایه حسگر |
192*192 پیکسل |
| جریان کاری |
20mA |
| جریان آمادگی |
ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA |
| اندازه بیرونی ماژول اثر انگشت |
قطر 28 (ملی متر) |
| اندازه داخلی ماژول اثر انگشت |
قطر 23.5 میلی متر |
| ارتفاع ماژول اثر انگشت |
19 (ملی متر) |
| منطقه جمع آوری موثر |
قطر 15.5 (ملی متر) |

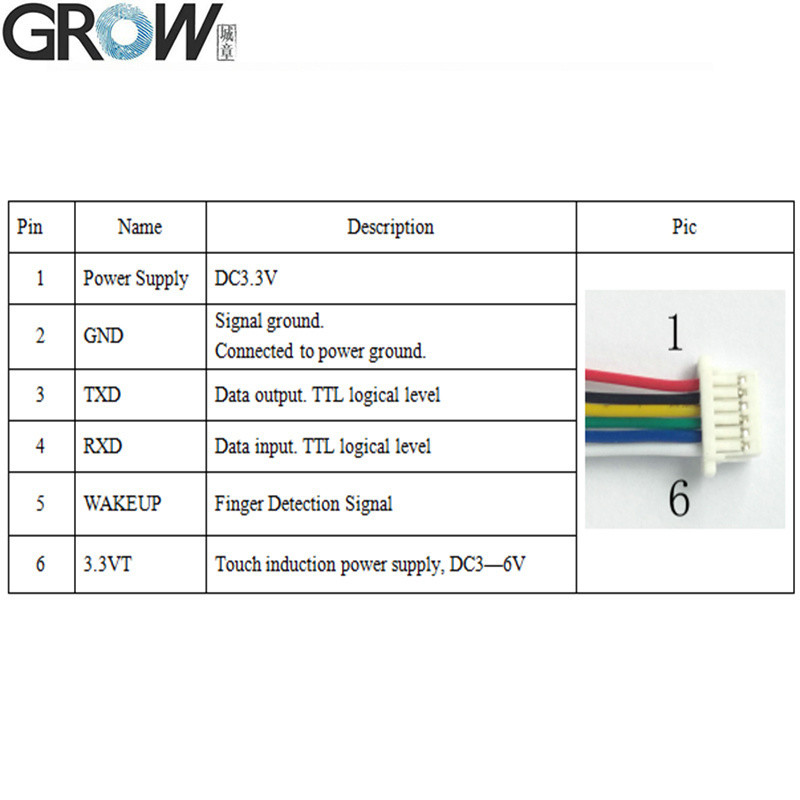

| کانکتور |
MX1.0-6Pin |
| کنترل LED |
بله |

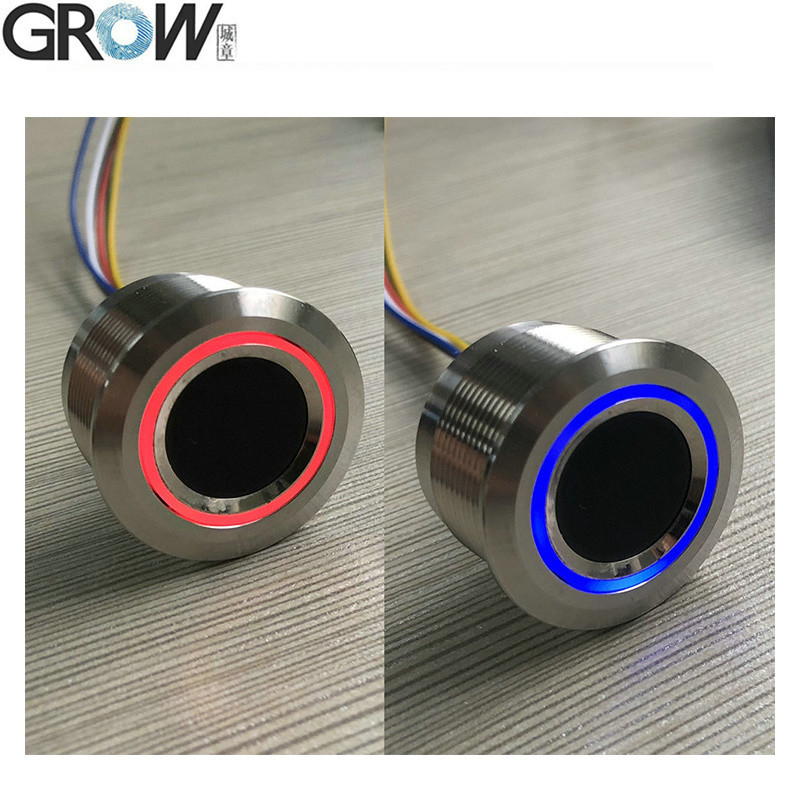

| رنگ LED |
آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطابق |
1:1" 1:N |
| FRR |
≤1٪ |
| FAR |
≤0.001٪ |
| محیط کار |
-20C تا 60C |
| رطوبت کاری |
10 تا 85 درصد |
| ظرفیت ضد ایستاتیک |
15KV |
| مقاومت خشکی intensity |
1 میلیون بار |
| نرخ ارتباطات (UART): |
(9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps) |
پرونده ها
·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر
R503 نمایش ویدئوی عملکرد برنامه تست در یوتیوب:
https://youtu.be/eD2xtwCWOmQ
