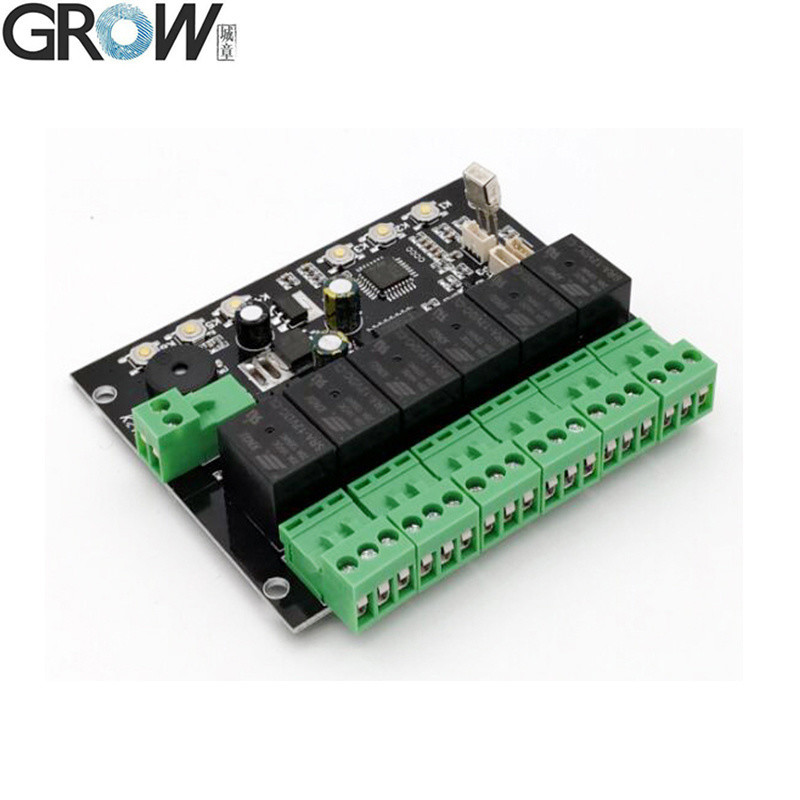

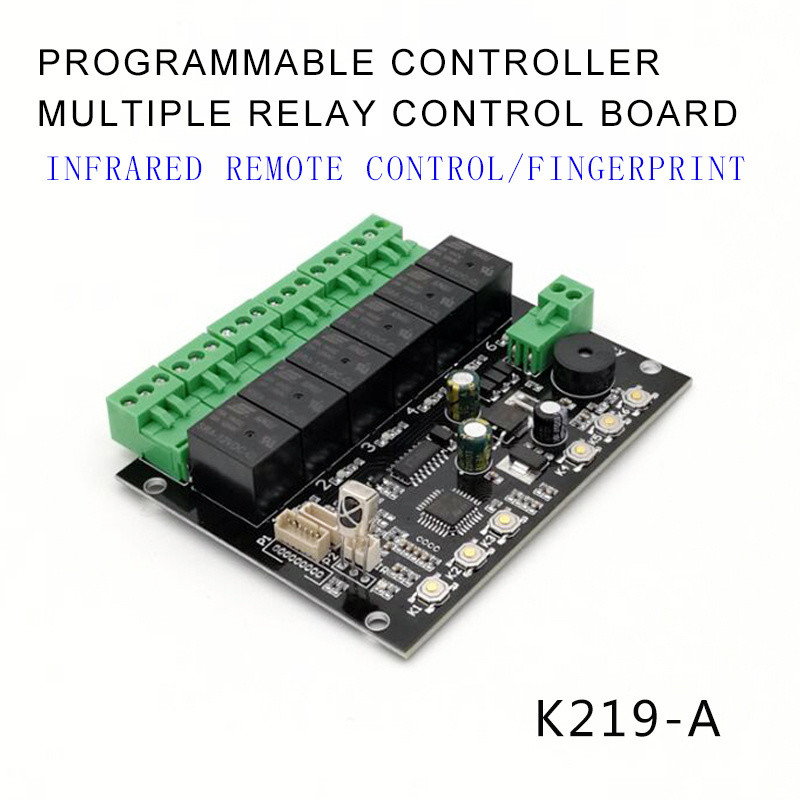

صفحه کنترل اثر انگشت با دوام 120 ظرفیت دقت بالا

پارامترهای فنی

منبع برق:DC12V

خروجی: رله ((حداکثر جریان: 10A)

ظرفیت اثر انگشت:120 قطعه ((20 اثر انگشت در هر موقعیت رله)

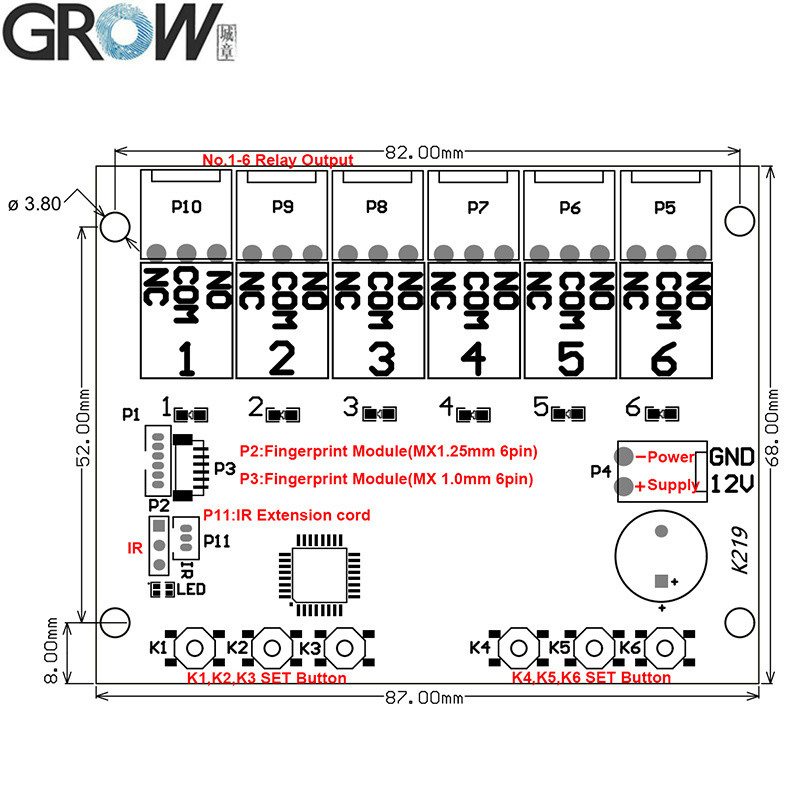

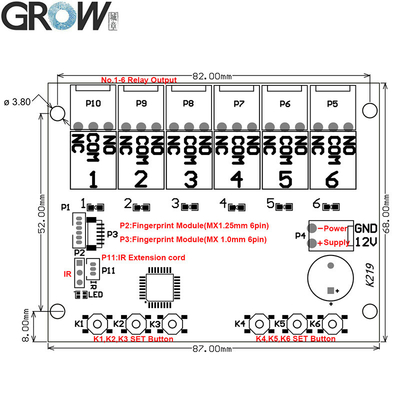

دکمه SET K1-K6 با رله شماره 1-6 مطابقت دارد

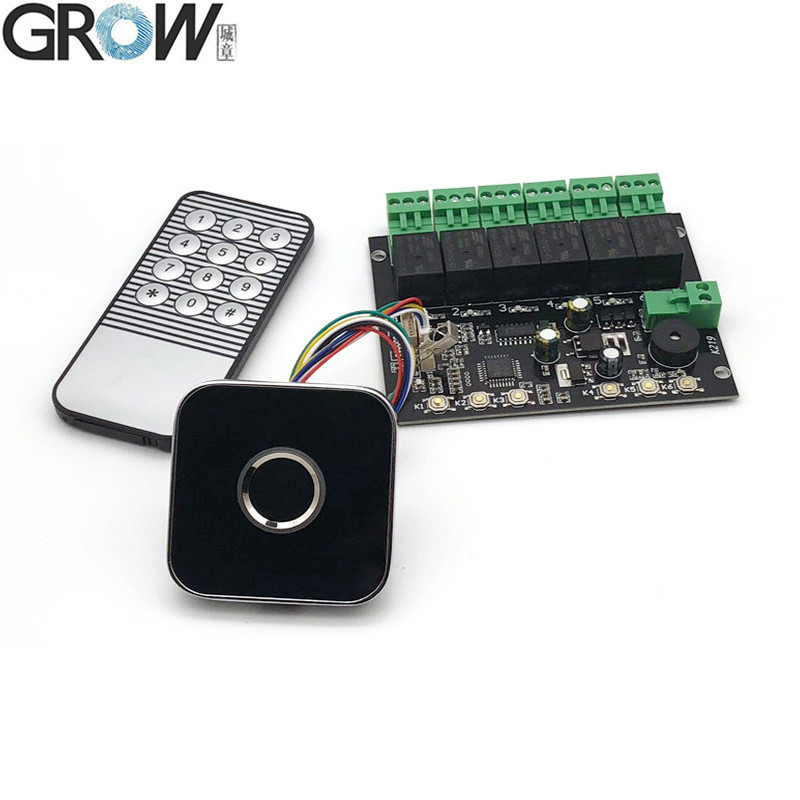

مدیریت صفحه کنترل: اثر انگشت، کنترل از راه دور ((IR)

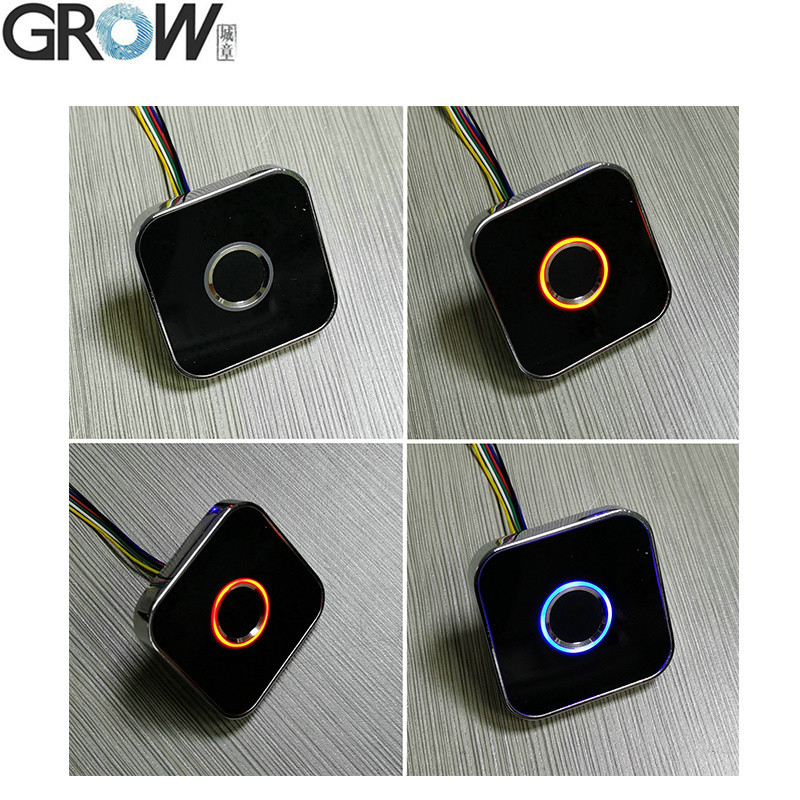

(قبل از کار، لازم است که به حالت آماده بیدار شوید. ماژول اثر انگشت را لمس کنید، و چراغ شاخص روشن است، سپس می توان آن را تنظیم کرد.)


عملکرد
1. 6تا دکمه SET داشته باش
2. شش رله داشته باش
3. يه دکمه SET يه رله رو کنترل ميکنه
4هر رله ميتونه 20 تا اثر انگشت نگه داره
5. يه اثر انگشتي مي تونه با رله هاي مختلف همزمان باز بشه

6. از دکمه SET استفاده کنیدثبتاثر انگشت در رله های مختلف
7. از دکمه SET استفاده کنیدحذف تکاثر انگشت موقعیت رله
8. از دکمه SET استفاده کنیدحذف همهاثر انگشت موقعیت رله
9. داشته باشمامور اداریرمز عبور
10. از کنترل از راه دور استفاده کنید تاثبتاثر انگشت به رله های مختلف
11. از کنترل از راه دور استفاده کنید تاحذف تکاثر انگشت موقعیت رله
12. از کنترل از راه دور استفاده کنید تاحذف همهاثر انگشت موقعیت رله
13. از کنترل از راه دور استفاده کنید تازمان را تنظیم کنیدرله های مختلف (0.5s-99s)



دستورالعمل عملیات

1دکمه SET:

1.1اثر انگشت ثبت شده:

دکمه SET را به سرعت فشار دهید، چراغ نشانگر آبی سریع نشان می دهد که سیستم در حالت ثبت است، انگشت را در منطقه جمع آوری قرار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق است.اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید تا خارج شوید.
1.2اثر انگشت پاک کن:
1.2.1اثر انگشت های موقعیت تک رله را حذف کنید:دکمه SET را فشار دهید، چراغ آبی روشن می شود، صدای طولانی "Di" را بشنوید، انگشت را باز کنید، چراغ رله را روشن کنید و موسیقی را بشنوید.به این معنی که این مکان اثر انگشت حذف می شود.;
1.2.2تمام اثر انگشت های موقعیت رله را حذف کنید ((به حالت پیش فرض کارخانه برگردید):اگر هر دکمه SET را فشار دهید صدای "Di" را دو بار می شنوید، تمام چراغ های شاخص روشن می شوند، یعنی عملیات راه اندازی موفقیت آمیز است، به حالت پیش فرض کارخانه برگردید.



2کنترل از راه دور:

(قبل از کار، لازم است که ماژول را به حالت آماده بیدار کنید. ماژول اثر انگشت را لمس کنید، و چراغ شاخص روشن است، سپس می توان آن را تنظیم کرد.)

رمز عبور اداري پيش فرض: 123456 طول رمز عبور: 6 عدد

2.1. رمز عبوراستفاده از:*پاسور را فشار دهید. نشانگر قرمز روشن در برنامه نویسی نشان داده شده است، موسیقی به معنی عملیات موفق است. # را برای خروج فشار دهید.

فقط رمز عبور اداري ميتونه براي تنظیمات اداري استفاده بشه نه براي باز کردن قفل

2.2. تغییر Aاداریرمز عبور:*کلمه عبور*1*کلمه عبور جدید*کلمه عبور جدید#

2.3.  ثبتاثر انگشت کاربر:*کلمات عبور*2*موقعيت رله ((01-06) #

چراغ در این مکان روشن می شود، انگشت را در ناحیه جمع آوری قرار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق می شود.اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت. اگر اثر انگشت پر است، صدای هشدار "Di Di Di" را خواهد داشت. (توجه: هنگامی که یک انگشت در چندین موقعیت رله در همان زمان ثبت شده است، انگشت می تواند رله های مختلف را باز کند،و زمان فاصله 0 است.5 ثانیه)

2.4.  اثر انگشت کاربر را حذف کنید:*کلمات عبور*6*موقعيت رله ((01-06) #

چراغ در این محل روشن می شود و می تواند موسیقی را بشنود، نشان می دهد که اثر انگشت از موقعیت رله با موفقیت حذف شده است

2.5. تنظیم شدهتینگ RاِلیTاسم:فشار * رمز عبور * 5 * موقعیت رله ((01-06) * زمان ((00-99) #

(00 به معنی 0.5s، 01 به معنی 1s، 02 به معنی 2s،...، 99 به معنی 99s)

2.6. سیستم رو تمیز کنید وبرگرد بهکارخانهپیش فرض:*پاسورديست3*پاسورديست#

تمام چراغ هاي رله روشن هستند که نشان ميده که پاکسازي موفق شده و به حالت پيش فرض کارخونه برگشته
