ماژول حسگر اثر انگشت DC 12V برای Arduino 120/200 ظرفیت

پارامترهای فنی KS220-S
پارامتر فنی:
· منبع برق: DC 12V
·جریان آماده: 25uA
·قدرت اثر انگشت:
· اثر انگشت مدیر: 10 قطعه

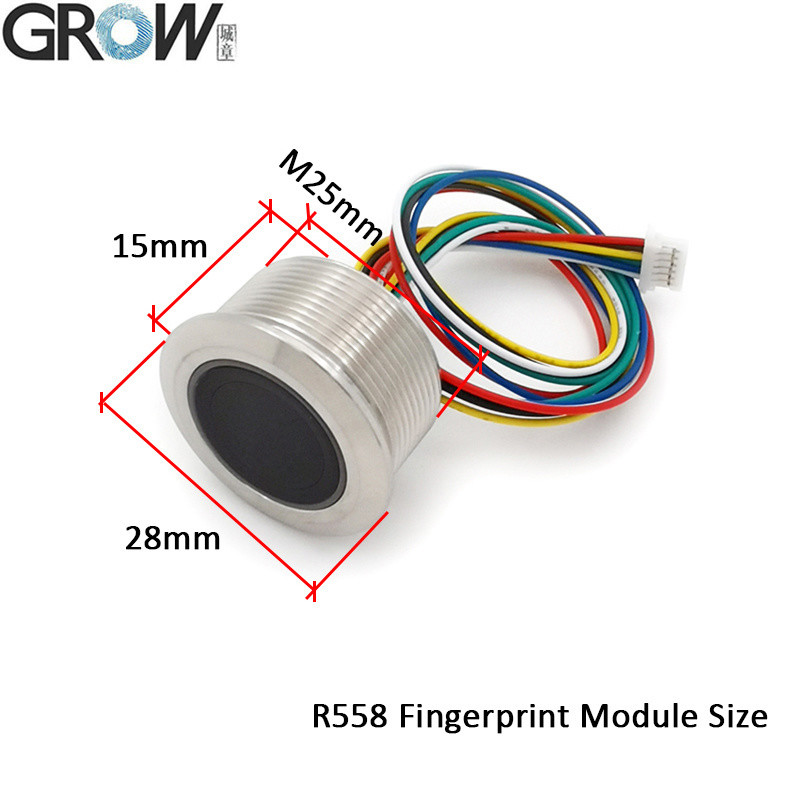

· اثر انگشت کاربر: R503/R502-F:190 عدد R558/R558S:110 عدد
·خرید: رله
حالت رله: حالت قفل شدن خودکار، حالت روشن شدن، حالت دویدن

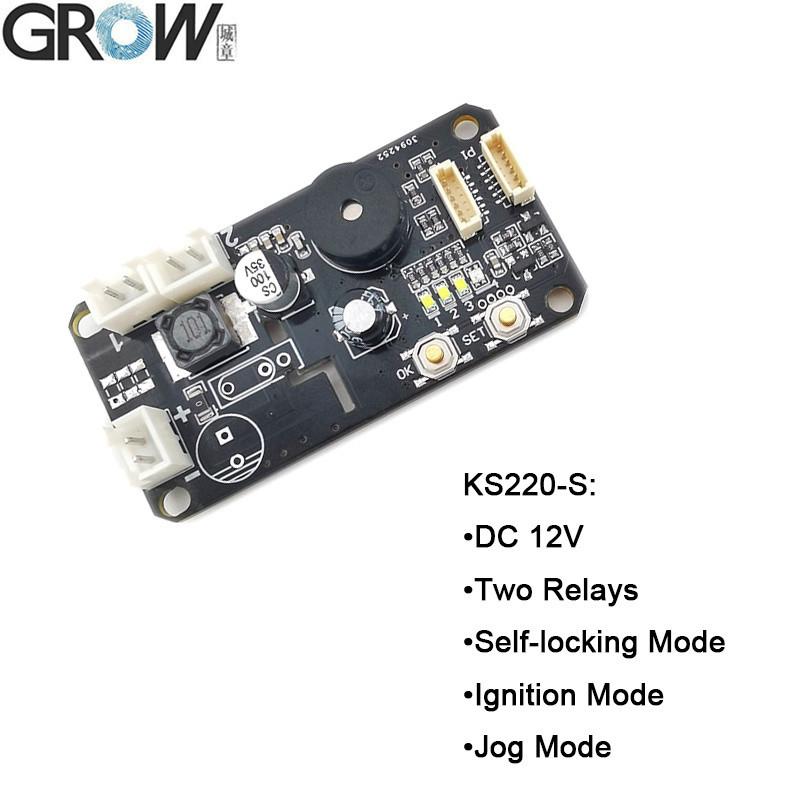

DC12V، خروجی 2 رله، اثر انگشت مدیر/کاربر، حالت دویدن، حالت قفل کردن خودکار، حالت روشن شدن

دستورالعمل عملیاتی KS220-S
(در حالت کار کارخانه، رله شماره 1 در حالت خود قفل، رله شماره 2 در حالت روشن شدن)

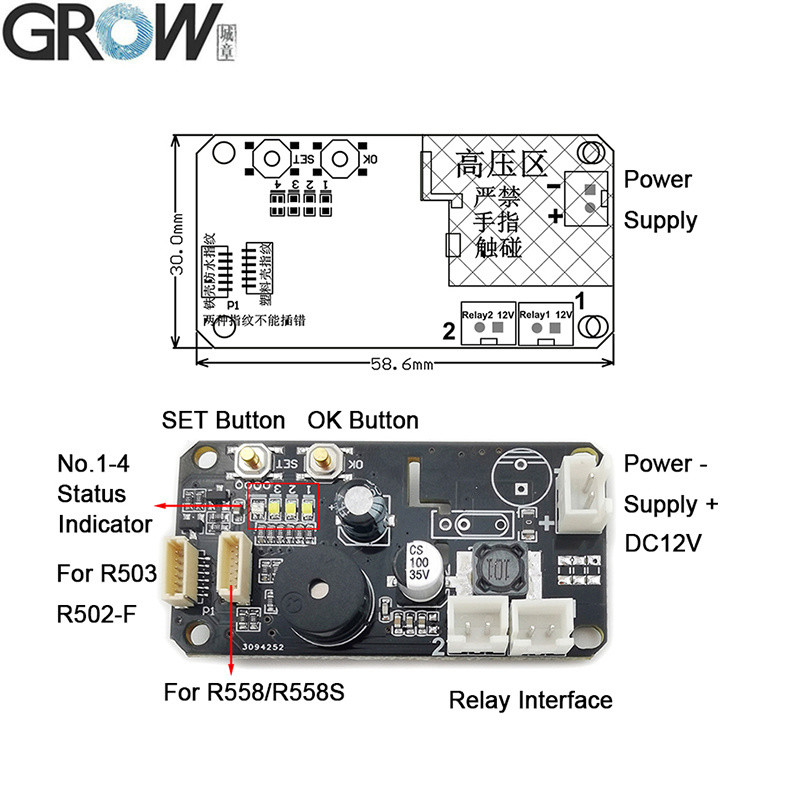

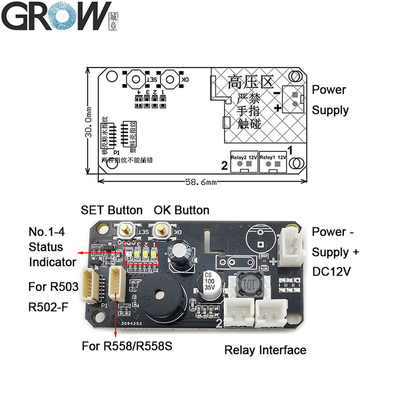

1. اثر انگشت مدیر ثبت نام:دکمه SET را فشار دهید، نشانگر وضعیت شماره 4 آبی نشان می دهد، سپس دکمه OK را برای تایید فشار دهید، حالا فلاش LED ماژول اثر انگشت،همان انگشت مدیر را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا زمانی که صدای موسیقی را بشنوید نشان می دهد ثبت اثر انگشت موفق است. اثر انگشت می تواند به طور مداوم ثبت و آن را می تواند ثبت 10 قطعه اثر انگشت مدیر؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه برای خروج.اگر مدیر به طور کامل ثبت شده باشد، آن را به طور خودکار خارج از دولت ثبت نام مدیر پس از شنیدن "DiDiDi". آن را شروع به ثبت اثر انگشت کاربر اگر دوباره دکمه تنظیم فشار دهید.اثر انگشت ادمين تابع باز کردن نداره، فقط برای ثبت یا حذف اثر انگشت استفاده می شود. اثر انگشت مدیر LED حلقه بنفش را نشان می دهد، اثر انگشت کاربر LED حلقه آبی را نشان می دهد.

2. اثر انگشت ثبت شده کاربر:تا زمانی که ماژول نور نشانگر آبی را نشان دهد و موسیقی را بشنود، اثر انگشت مدیر را فشار دهید، یعنی می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفقاثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت است؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نباشد، چند ثانیه صبر کنید.

3. اثر انگشت کاربر را حذف کنید:تا زمانی که ماژول نور قرمز را نشان دهد و صدای "DiDiDi" و موسیقی را بشنود، اثر انگشت کاربر حذف می شود.

4.به حالت پیش فرض کارخانه برگردیم:فشار کوتاه دکمه SET بارها و بارها تا زمانی که شاخص وضعیت NO.4 قرمز نشان می دهد،سپس به مدت طولانی دکمه OK را فشار دهید تا ماژول اثر انگشت نشان می دهد نور قرمز شاخص سریع درخشان و صدای موسیقی را بشنوید.

5.چطور از رله 1 استفاده کنیمفشار کوتاه اثر انگشت ثبت شده کاربر. ماژول اثر انگشت چراغ سبز نشان می دهد.

6چطور از رله 2 استفاده کنیم؟فشار بلند اثر انگشت ثبت شده کاربر، ماژول اثر انگشت نور آبی رو نشان میده

يادداشت:
1.هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.
