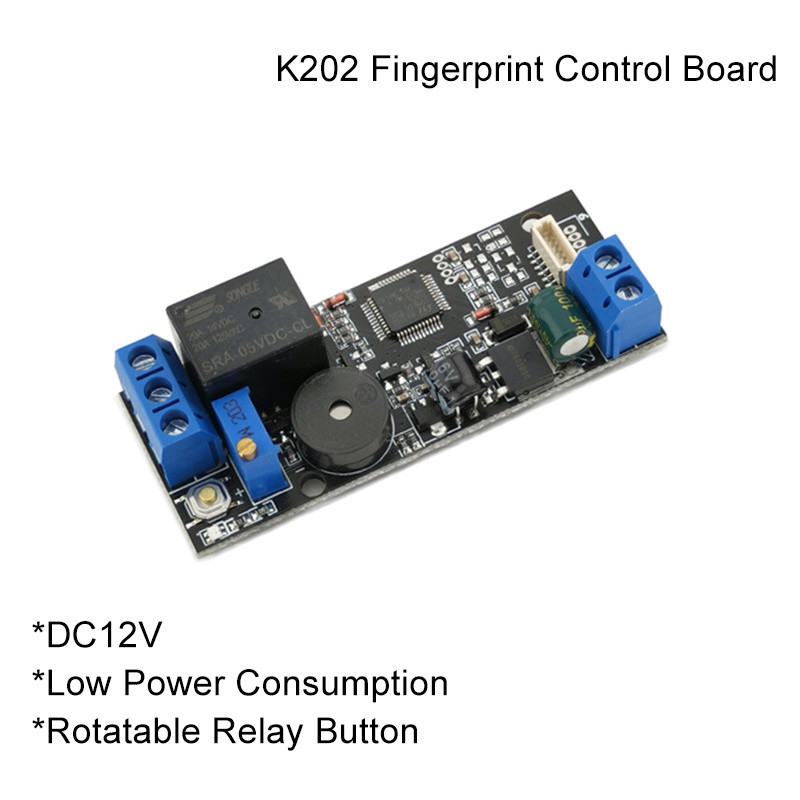

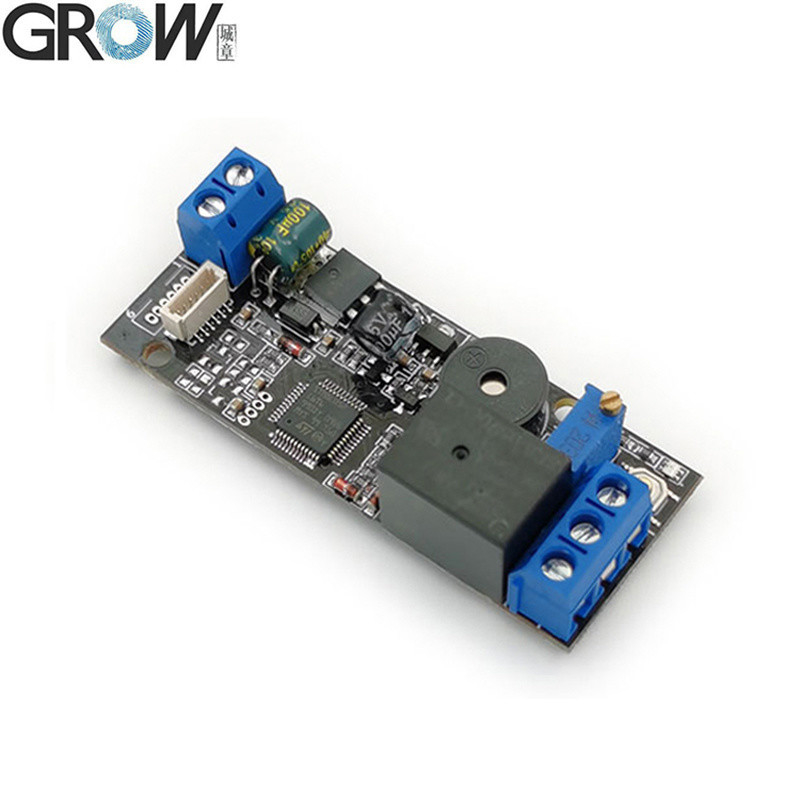

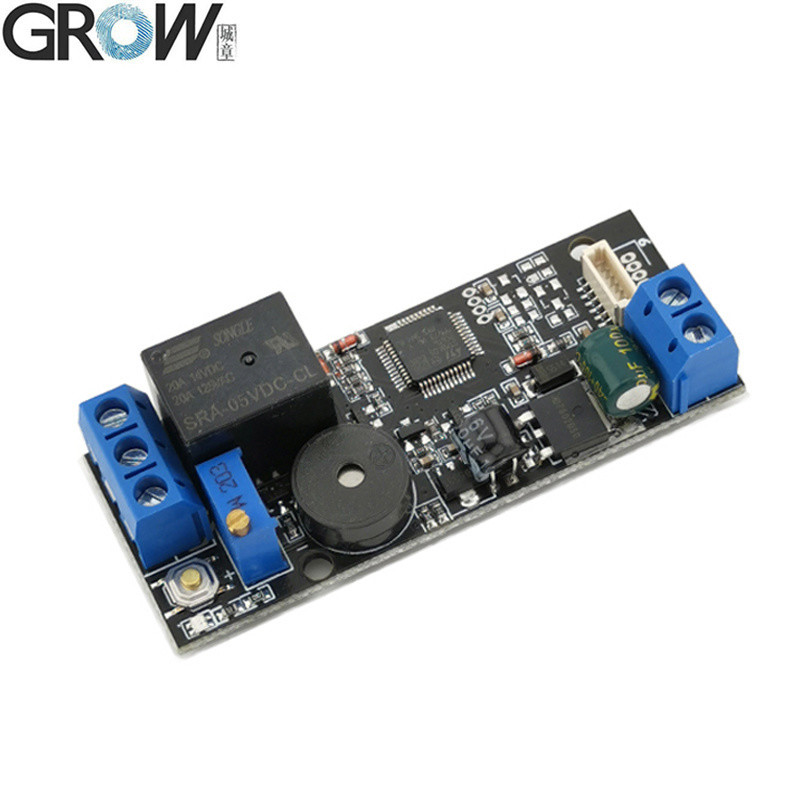

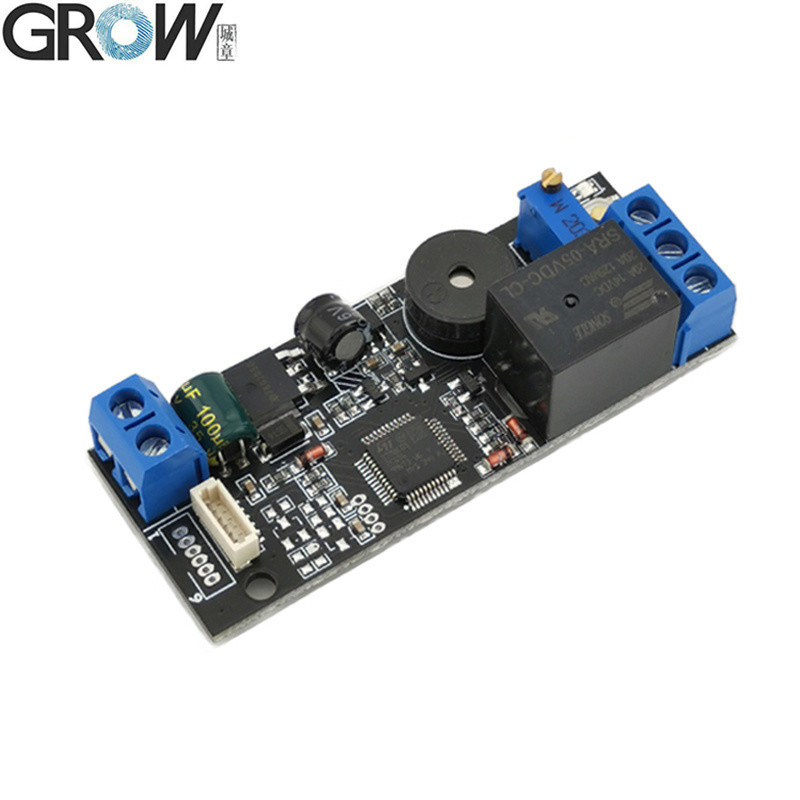

Grow K202 DC12V برد کنترل دسترسی اثر انگشت

پارامترهای فنی

·P1: منبع برق:DC12V
·خرید: رله ((حداکثر جریان:10A)
·جریان آماده: 15uA
·قدرت اثر انگشت: 120 قطعه

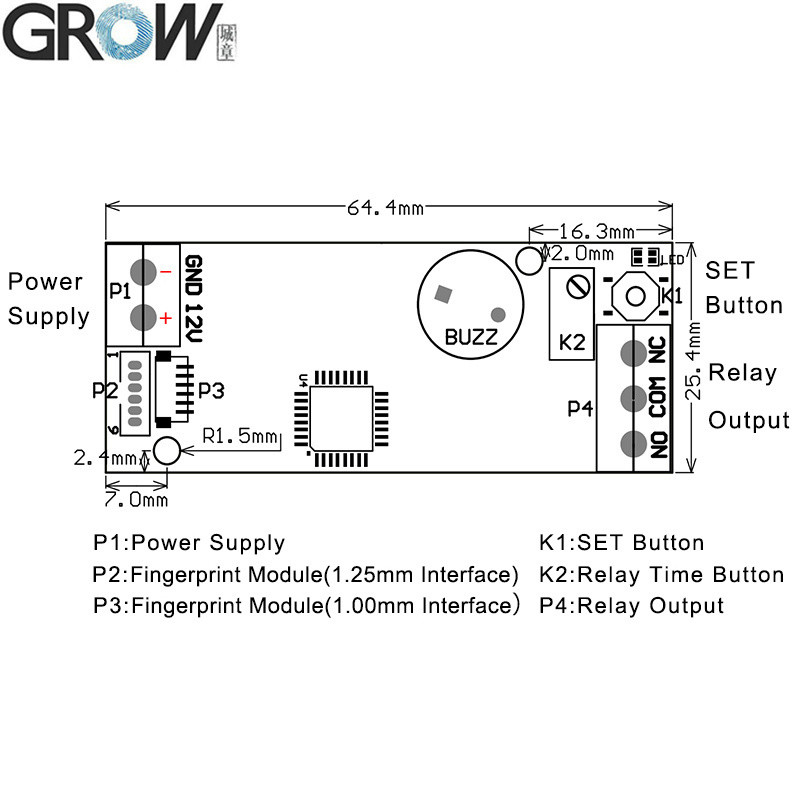

· اندازه: 64.4 * 25.4mm
·P2: MX 1.0mm فضای 6 پین ماژول اثر انگشت ((می تواند متصل R502-A،R502-F،R502-AW،R503،R503-M22)



K202 برای مصرف انرژی کم طراحی شده است، منبع برق DC12V است، زمان رله را می توان با چرخش دکمه تنظیم کرد، زمان رله: 0.5-13 ثانیه.
ثبت اثر انگشت بسیار آسان است، فقط نیاز به فشار دادن دکمه SET برای ثبت اثر انگشت و فشار دادن طولانی دکمه SET برای بازگشت به پیش فرض کارخانه است.


دستورالعمل عملیات

1دکمه SET:
دکمه SET را به سرعت فشار دهید، نور نشانگر آبی سریع و سیستم در حالت ثبت، انگشت خود را بر روی منطقه جمع آوری اثر انگشت قرار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق می شود.اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید.
2.به حالت پیش فرض کارخانه برگردیم:
دکمه SET را فشار دهید تا صدای طولانی "Di" و موسیقی را بشنوید، به این معنی است که عملیات راه اندازی موفقیت آمیز است.
3زمان رله رو تنظیم کنید:

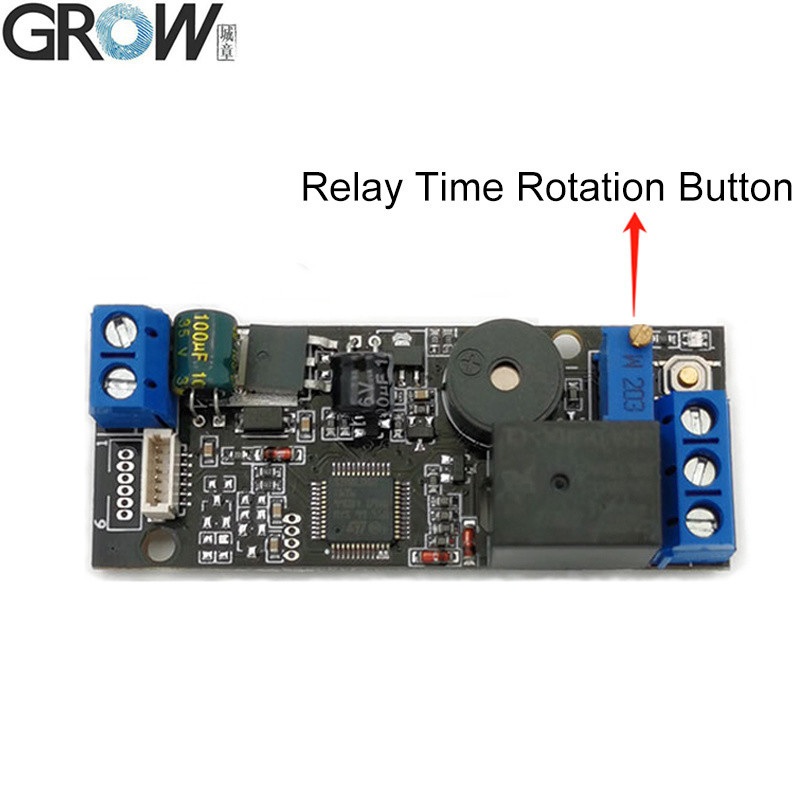

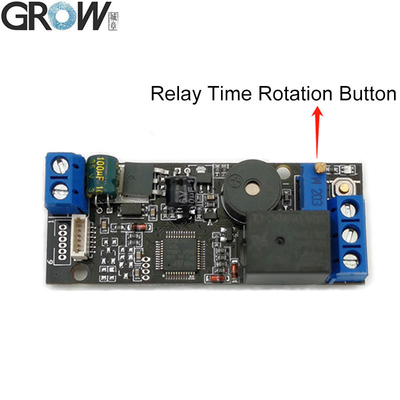

K2 را چرخش دهید تا زمان بسته شدن رله را از 0.5 به 13 ثانیه تنظیم کنید. رله خروجی تماس، سیگنال سوئیچ، خروجی ولتاژ ندارد.
4استفاده:
انگشت رو فشار بده، رله بعد از عبور اثر انگشت بسته ميشه و زمان بسته شدن توسط K2 مشخص ميشه

يادداشت:1تمام چراغ های نشان دهنده در حالت آماده خاموش هستند و چراغ ها در حالت کار روشن هستند.
2. هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.


K202 می تواند با ماژول اثر انگشت R502-A،R502-F،R502-AW،R503،R503-M22 استفاده شود.
