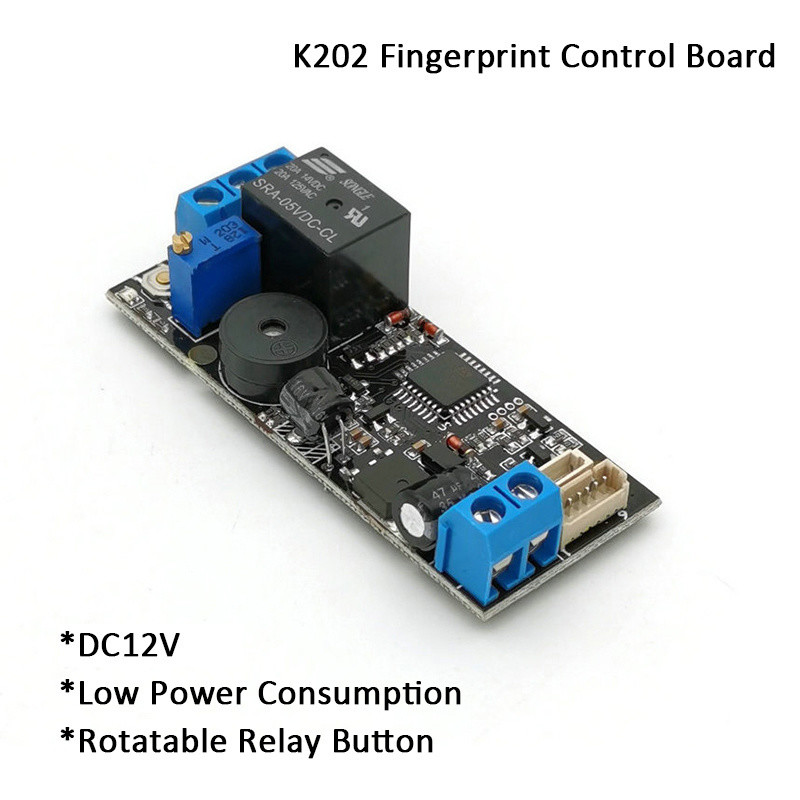

K202 پارامترهای فنی
·P1: منبع برق:
DC12V·خرید: رله ((حداکثر جریان:10A)
·جریان آماده: 15uA
·قدرت اثر انگشت: 120 قطعه

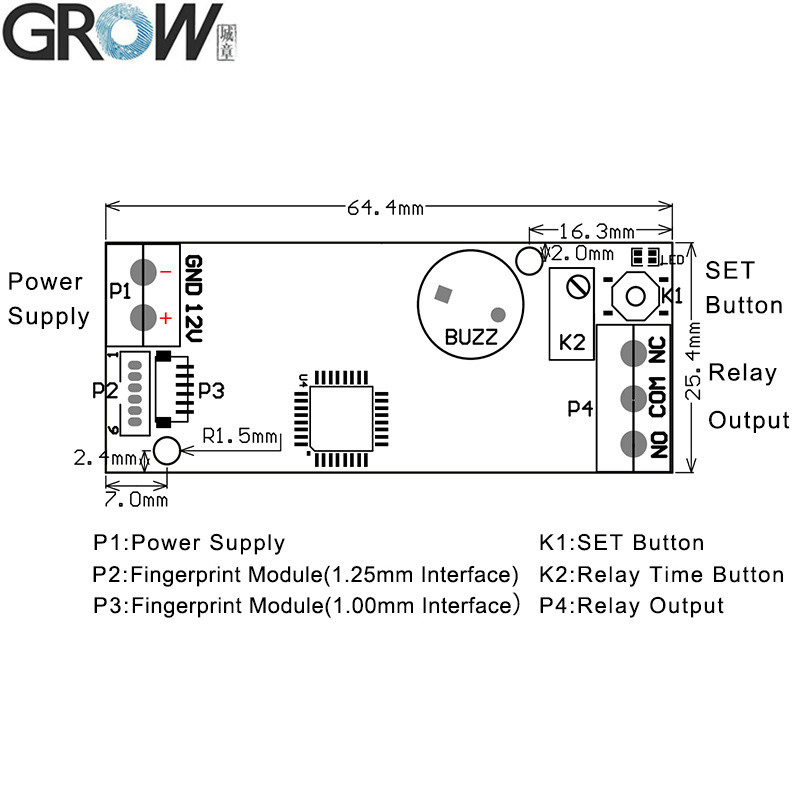

· اندازه: 64.4 * 25.4mm
·P2: MX 1.0mm فضای 6 پین ماژول اثر انگشت ((می تواند متصل R502،R502-A،R503)
·P3: MX 1.25mm فضای 6 پین ماژول اثر انگشت ((می تواند متصل R300،R301T،R303،R303T،R305،R306،R307،R501)
K202 برای مصرف انرژی کم طراحی شده است، منبع برق DC12V است، زمان رله را می توان با چرخش دکمه تنظیم کرد، زمان رله: 0.5-13 ثانیه.
ثبت اثر انگشت بسیار آسان است، فقط نیاز به فشار دادن دکمه SET برای ثبت اثر انگشت و فشار دادن طولانی دکمه SET برای بازگشت به پیش فرض کارخانه است.
K202 دستورالعمل عملیات
1دکمه SET:دکمه SET را به سرعت فشار دهید، نور نشانگر آبی سریع و سیستم در حالت ثبت، انگشت خود را بر روی منطقه جمع آوری اثر انگشت قرار دهید، ثبت اثر انگشت در هنگام شنیدن موسیقی موفق می شود.اثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید.
2.به حالت پیش فرض کارخانه برگردیم:دکمه SET را فشار دهید تا صدای طولانی "Di" و موسیقی را بشنوید، به این معنی است که عملیات راه اندازی موفقیت آمیز است.

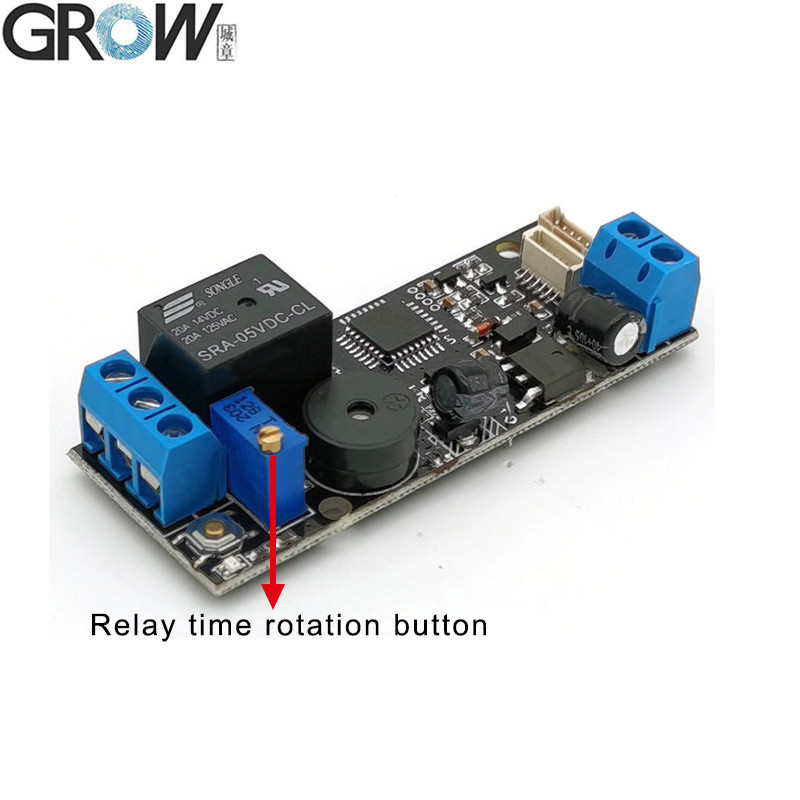

3زمان رله رو تنظیم کنید:K2 را چرخش دهید تا زمان بسته شدن رله را از 0.5 به 13 ثانیه تنظیم کنید. رله خروجی تماس، سیگنال سوئیچ، خروجی ولتاژ ندارد.
4استفاده:انگشت رو فشار بده، رله بعد از عبور اثر انگشت بسته ميشه و زمان بسته شدن توسط K2 مشخص ميشه
يادداشت:1تمام چراغ های نشان دهنده در حالت آماده خاموش هستند و چراغ ها در حالت کار روشن هستند.
2. هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.

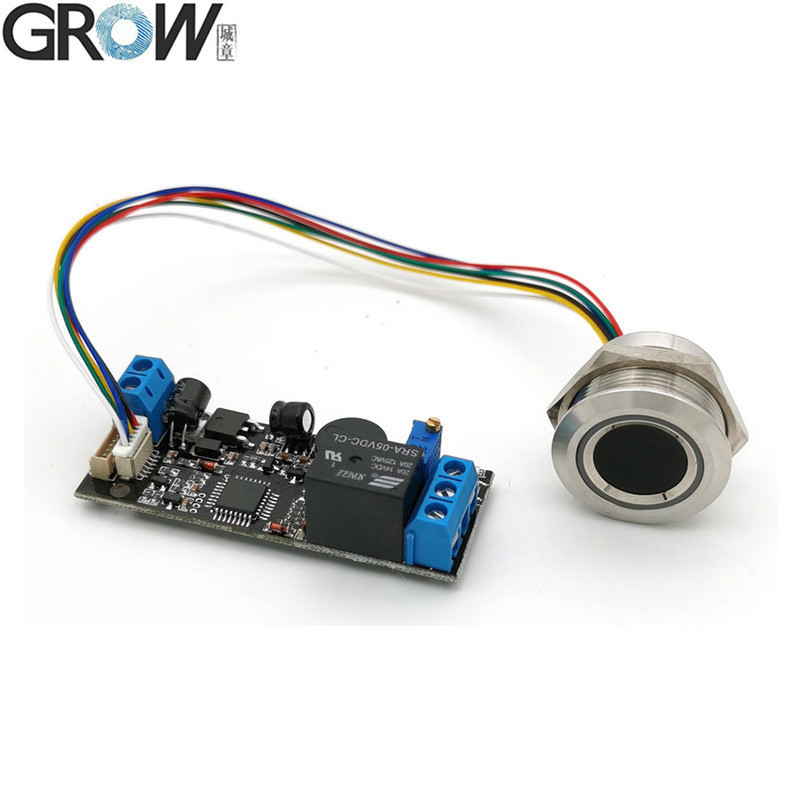

K202 می تواند با ماژول اثر انگشت R300،R301T،R303,R303T،R305,R306,R307,R501,R502,R502-A,R503 استفاده شود

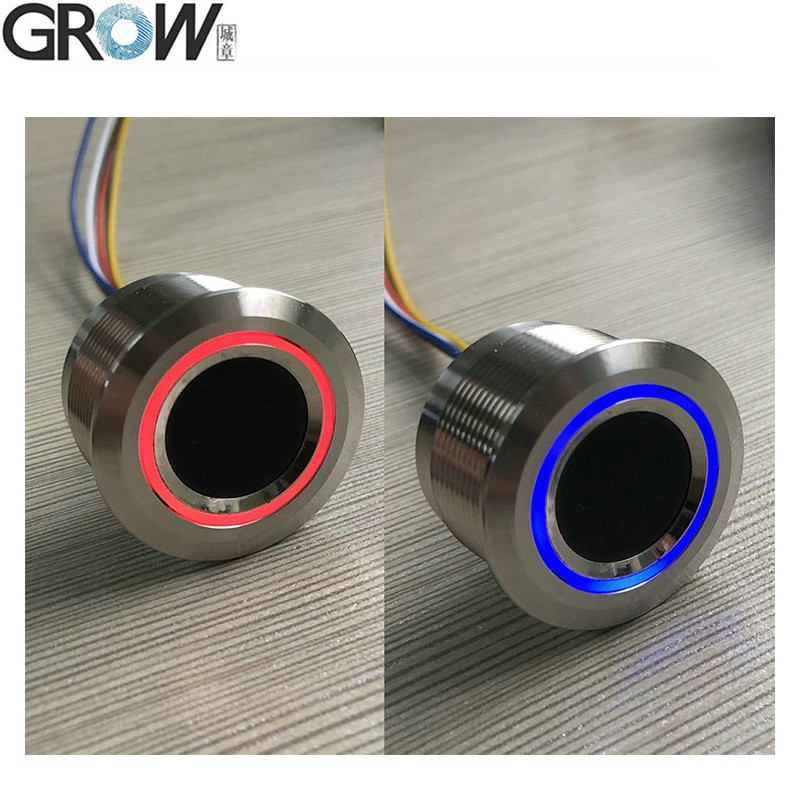

R503 مشخصات
| مدل |
R503 |
| نوع |
ماژول اثر انگشت ظرفیت دار |
| رابط |
UART ((TTL) |
| قطعنامه |
508 دی پی آی |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| مجموعه حسگرها |
192*192 پیکسل |
| جریان کاری |
20mA |
| جریان آمادگی |
ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA |

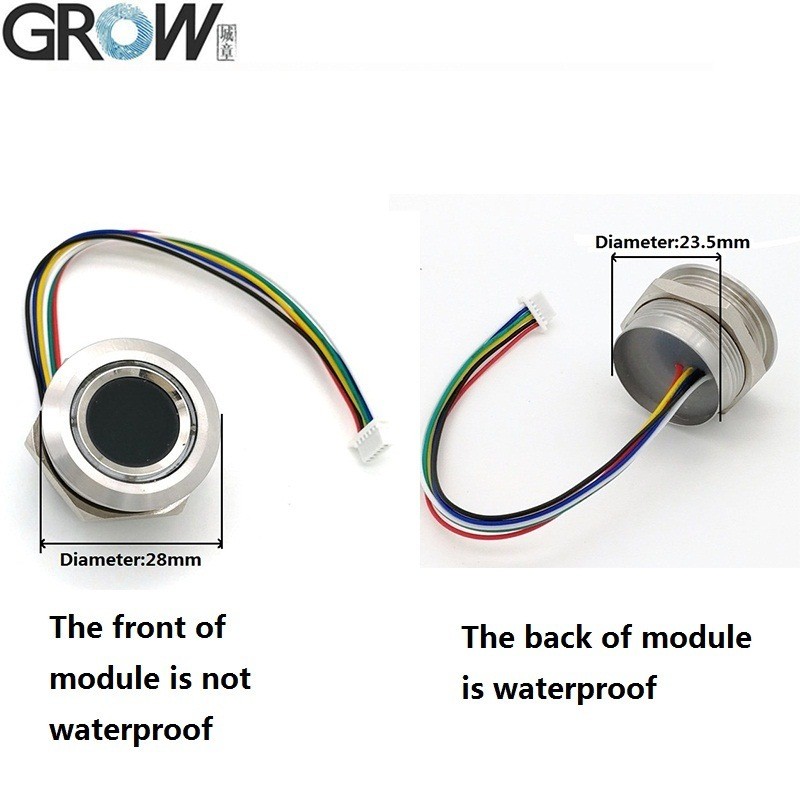

| اندازه بیرونی ماژول اثر انگشت |
قطر 28 (ملی متر) |
| اندازه داخلی ماژول اثر انگشت |
قطر 23.5 میلی متر |
| ارتفاع ماژول اثر انگشت |
19 (ملی متر) |
| منطقه جمع آوری موثر |
قطر 15.5 (ملی متر) |
| کانکتور |
MX1.0-6Pin |
| کنترل LED |
بله |
| رنگ LED |
آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطبیق |
1:1" 1:N |
| FRR |
≤1٪ |
| FAR |
≤0.001٪ |
| محیط کار |
-20C تا 60C |
| رطوبت کاری |
10 تا 85 درصد |
| ظرفیت ضد ایستاتیک |
15KV |
| شدت مقاومت در برابر سایش |
1 میلیون بار |
| نرخ ارتباطات (UART): |
(9600 × N) bps که N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps) |
فایل های محصول
·ارائه کردن فایل های SDK مرجع رایگان برای Arduino، Android،Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر
شما می توانید راهنمای کاربر R503 را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com
شما می توانید راهنمای کاربر K202 را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com
اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید
