خانه > محصولات> صفحه کنترل اثر انگشت> برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر

برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر

GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office
GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office
GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office GROW KS200+R502-AW 4*AA Battery or DC3.7V-6.5V Motor Output Fingerprint Access Control Board For Door Lock Hotel Office
اطلاعات پایه
محل منبع: چین
گواهی: CE
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کارتن
زمان تحویل: زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت: T/T، Paypal
قابلیت ارائه: 5000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: KS200+R502-AW صفحه نمایش: همانند تصویر
رابط ارتباطی: rs232 ظرفیت اثر انگشت: 200
منبع برق: باتری 4*AA یا DC3.7V--6.5V خروجی: DC5--6V،1.5A(پیک:2.5A)
جریان حالت آماده به کار: کمتر از 7ua بسته حمل و نقل: بسته بندی کارتن صادراتی استاندارد
مشخصات: باتری 4*AA یا DC3.7V--6.5V علامت تجاری: رشد کنید
منشاء: چین کد HS: 8471609000
قابلیت ارائه: 5000 سرویس صوتی: بدون سرویس صوتی
ساعت: بدون ساعت رنگ: همانند تصویر
نمونه ها: US$ 22.1/Pece 1 Piece(Min.Order) | سفارشی سازی: در دسترس. درخواست سفارشی
هزینه حمل و نقل: در مورد هزینه حمل و نقل و زمان تحویل تخمینی روش پرداخت: پرداخت اولیه پرداخت کامل
واحد پول: دلار امریکا$ بازگشت و بازپرداخت: حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.
برجسته کردن:

ماژول تشخیص سریع اثر انگشت,صفحه کنترل اثر انگشت K202 سریع,ماژول تشخیص اثر انگشت برای قفل های هوشمند

,

Fast K202 Fingerprint Control Board

,

Fingerprint Recognition Module For Smart Locks

توضیحات محصول

برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 0

پارامترهای فنی KS200

باتری 4*AA یا DC3.7-6.5V، خروجی موتور، مصرف انرژی کم، عملکرد مدیر/کاربری
· منبع برق:DC3.7V-6.5V
·جریان حالت ایستاده:<7uA
·خروج:DC5-6V،1.5A ((افق:2.5A)
· اثر انگشت مدیر: 20 عدد
· اثر انگشت کاربر: 180 قطعه
·آلارم ولتاژ پایین:4.8 ولت (باتری خشک)
3.5 ولت (باتری لیتیوم)


حالت کار موتور:
1. به جلو 0.5 ثانیه → استراحت 5 ثانیه → عقب 0.5 ثانیه.
2. جلو 1 ثانیه → استراحت 5 ثانیه → عقب 1 ثانیه.
3. يک ثانيه جلو
4. دو ثانیه جلو
5. حالت قفل کردن خود
6حالت نگه داری



KS200 دستورالعمل عملیاتی

1 اثر انگشت مدیر ثبت:
دکمه SET را فشار دهید، انگشت خود را آزاد کنید وقتی که نور نشانگر آبی روی صفحه کنترل ظاهر شود، حالا نشانگر ماژول اثر انگشت سریع روشن می شود،همان انگشت مدیر را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا زمانی که صدای موسیقی را بشنوید نشان می دهد ثبت اثر انگشت موفق است. اثر انگشت می تواند به طور مداوم ثبت و آن را می تواند ثبت 20 قطعه اثر انگشت مدیر؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه برای خروج.اگر مدیر به طور کامل ثبت شده باشد، آن را به طور خودکار خارج از دولت ثبت نام مدیر پس از شنیدن "DiDiDi" و شروع به ثبت اثر انگشت کاربر اگر دوباره دکمه SET را فشار دهید.

2 ثبت اثر انگشت کاربر:
تا زمانی که چراغ آبی روشن شود و صدای موسیقی را بشنوید، می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفقاثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت است؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نباشد، چند ثانیه صبر کنید.

3 حذف اثر انگشت کاربر:
تا زمانی که چراغ قرمز روشن شود و صدای موسیقی را بشنوید، اثر انگشت کاربر حذف می شود.

4 تنظیمات کارخانه:
به مدت طولانی دکمه SET را فشار دهید، تا نور نشانگر قرمز بر روی صفحه کنترل ظاهر شود و صدای موسیقی را بشنوید، سپس انگشت را رها کنید، به معنی موفقیت عملیات ابتدایی است.

يادداشت:
1.هر اثر انگشت می تواند در حالت پیش فرض کارخانه استفاده شود و این تابع پس از ثبت اثر انگشت غیرفعال می شود.
2وقتی ولتاژ کمتر از DC4.7V باشد، چراغ قرمز روشن می شود، به معنای هشدار ولتاژ پایین است.
3در حالت انتظار، هنگام ثبت اثر انگشت کاربر، ابتدا اثر انگشت مدیر را فشار دهید. پس از عبور، انگشت را بلند کنید و دوباره اثر انگشت مدیر را فشار دهید.وقتي که چراغ ها درخشيدن و صداي موسيقي رو بشنوي، اثر انگشت کاربر می تواند ثبت شود.

KS200 مناسب برای ماژول اثر انگشت R502-A،R502-F،R502-AW،R503،R503-M22 است.

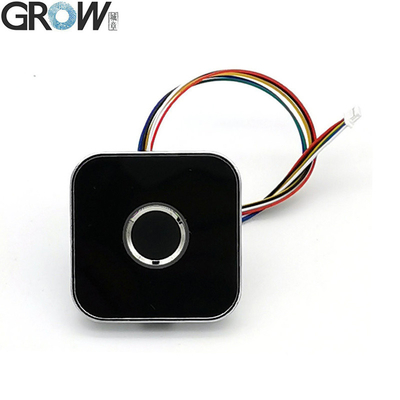

مشخصات R502-AW
مدل R502-AW
نوع ماژول اثر انگشت ظرفیت دار
رابط UART ((TTL)
قطعنامه 508 دی پی آی
ولتاژ DC 3.3V
ظرفیت اثر انگشت 200
آرایه حسگر 192*192 پیکسل
جریان کاری 20mA
جریان آمادگی ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA
اندازه بیرونی ماژول اثر انگشت 50*50*8.4 (میلی متر)
منطقه جمع آوری موثر قطر 15.5 (ملی متر)
مواد محفظه آلیاژ روی
صفحه کنترل وصل KS200/K202/K215/KL216/K219-A/K220/KS220/K236-A
کانکتور SH1.0-6Pin
کنترل LED بله
رنگ LED رنگ RGB
سرعت اسکن < 0.2 ثانیه
سرعت تأیید < 0.3 ثانیه
روش تطابق 1:1" 1:N
FRR ≤1٪
FAR ≤0.001٪
محیط کار -20C تا 60C
رطوبت کاری 10 تا 85 درصد
ظرفیت ضد ایستاتیک 15KV
مقاومت خشکی intensity 1 میلیون بار
نرخ ارتباطات (UART): (9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps)




برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 1
برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 2برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 3برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 4
برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 5
برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 6
برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 7

برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 8برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 9برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 10
برد کنترل دسترسی اثر انگشت خروجی موتور GROW KS200+R502-AW 4*AA باتری یا DC3.7V-6.5V برای قفل درب، هتل، دفتر 11
