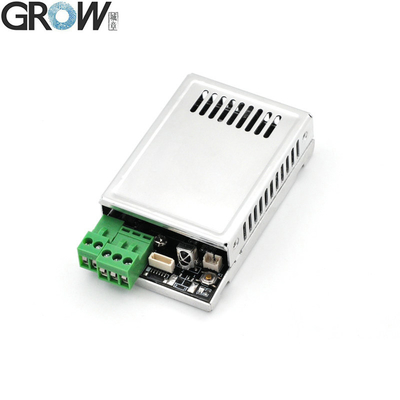

پارامترهای فنی
DC10-30V، خروجی رله، حالت Jog (0.5s-99s) / حالت Ignition / حالت خود قفل شونده.
مدیریت شده توسط دکمه SET یا کنترل از راه دور (افزودن/حذف اثر انگشت به پایگاه داده های مختلف، تغییر زمان رله و غیره)
· جریان آماده به کار:<40mA
· خروجی: رله (حداکثر جریان: 10A)
· ظرفیت اثر انگشت: 200 قطعه
· عملکرد رله: حالت Jog (0.5s-99s) / حالت Ignition / حالت خود قفل شونده
دستورالعمل عملیاتی
1. دکمه SET:
1.1 دکمه SET را کوتاه فشار دهید، سیستم در حالت ثبت نام قرار می گیرد و چراغ نشانگر سریع چشمک می زند، برای هر اثر انگشت چندین بار فشار دهید، اثر انگشت با شنیدن موسیقی با موفقیت ثبت می شود.
اثر انگشت را می توان به طور مداوم در حالت ثبت نام سیستم ثبت کرد. اگر نیازی به افزودن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید. (به طور پیش فرض، در پایگاه داده اثر انگشت 1 ذخیره می شود، هنگامی که پایگاه داده فعلی پر شد، به طور خودکار در پایگاه داده بعدی ذخیره می شود.)
1.2 هنگامی که به تنظیمات کارخانه باز می گردید، دکمه SET را فشار دهید تا صدای بوق بلند "Di" و
موسیقی را بشنوید، به معنای موفقیت آمیز بودن عملیات اولیه است

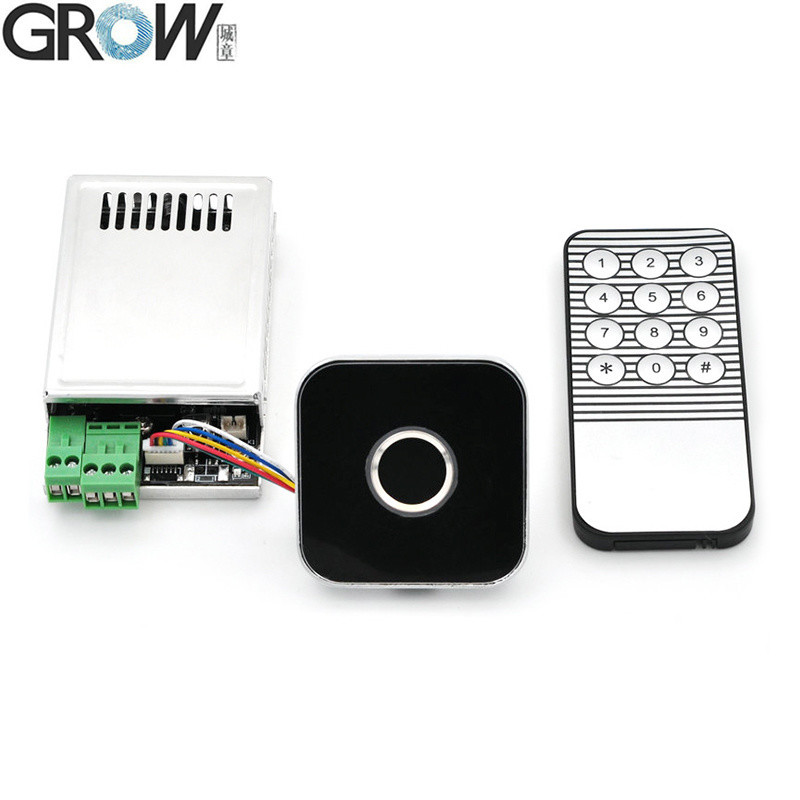

2. کنترل از راه دور:
هنگام استفاده از کنترل از راه دور، لطفاً ابتدا ماژول را لمس کنید تا بیدار شود.
2.1 نشانگر آبی روشن به معنای برنامه نویسی است، موسیقی به معنای موفقیت آمیز بودن عملیات است
رمز عبور پیش فرض: 123456، طول رمز عبور: 6 عدد
2.2 تغییر رمز عبور: *رمز عبور*1*رمز عبور جدید*رمز عبور جدید# را فشار دهید
2.3 ثبت اثر انگشت: *رمز عبور*2*پایگاه داده (1-5)# را فشار دهید، با فشار دادن دکمه * یا چند ثانیه صبر کردن از حالت ثبت اثر انگشت خارج شوید.
به عنوان مثال: ثبت نام در پایگاه داده 3: *رمز عبور*2*3# را فشار دهید
2.4. حذف اثر انگشت: *رمز عبور*3*پایگاه داده (1-5)# را فشار دهید
به عنوان مثال: حذف در پایگاه داده 3: *رمز عبور*3*3# را فشار دهید
2.5. تنظیم زمان رله در حالت jog: *رمز عبور*4*زمان (0.5s-99s)# را فشار دهید
به عنوان مثال: تنظیم 0.5 ثانیه: *رمز عبور*4*00# را فشار دهید
به عنوان مثال: تنظیم 1 ثانیه: *رمز عبور*4*01# را فشار دهید
به عنوان مثال: تنظیم 5 ثانیه: *رمز عبور*4*05# را فشار دهید
به عنوان مثال: تنظیم 99 ثانیه: *رمز عبور*4*99# را فشار دهید
2.6. تنظیم حالت کار:
حالت Jog: *رمز عبور*5*1# را فشار دهید
حالت Ignition: *رمز عبور*5*2# را فشار دهید
حالت خود قفل شونده: *رمز عبور*5*3# را فشار دهید
2.7. انتخاب حالت آماده به کار:
حالت آماده به کار روشن: *رمز عبور*6*0# را فشار دهید
حالت آماده به کار خاموش: *رمز عبور*6*1# را فشار دهید
2.8. بازگشت به حالت کارخانه: *رمز عبور*7*رمز عبور# را فشار دهید
2.9. استفاده از رمز عبور: *رمز عبور را فشار دهید و رله بسته می شود، # را فشار دهید و رله باز می شود
توجه: هر اثر انگشتی را می توان در حالت کارخانه استفاده کرد، اما عملکرد پس از ثبت اثر انگشت نامعتبر خواهد بود.
مشخصات R502-AW
| مدل |
R502-AW |
| نوع |
ماژول اثر انگشت خازنی |
| رابط |
UART(TTL) |
| وضوح |
508 DPI |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| آرایه حسگر |
192*192 پیکسل |
| جریان کار |
20mA |
| جریان آماده به کار |
ولتاژ آماده به کار لمسی معمولی: 3.3 ولت، جریان متوسط: 2uA |

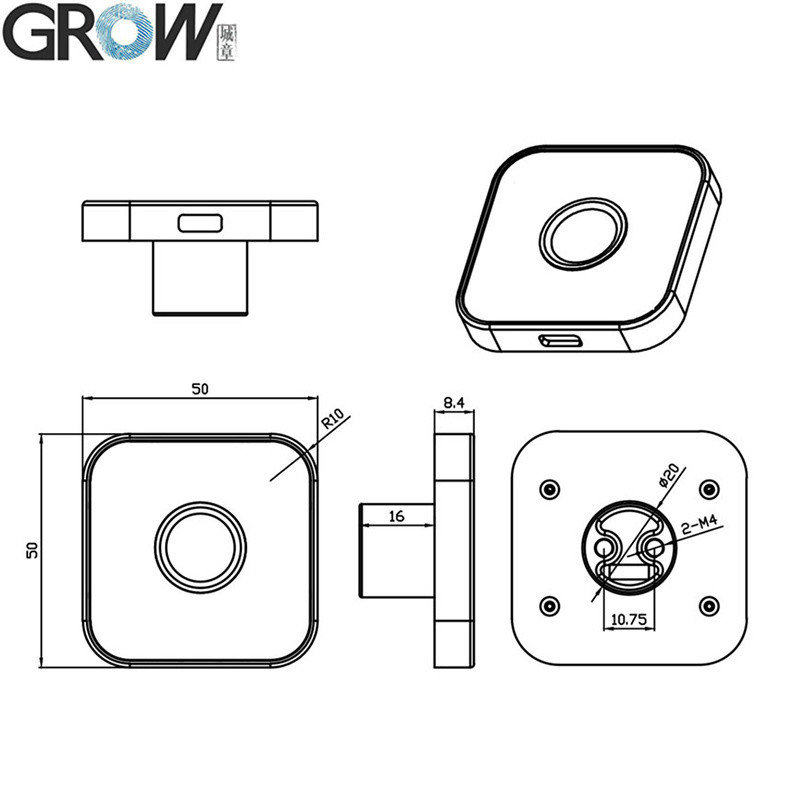

| اندازه خارجی ماژول اثر انگشت |
50*50*8.4 (mm) |
| مساحت جمع آوری موثر |
قطر 15.5 (mm) |
| جنس محفظه |
آلیاژ روی |
| برد کنترل را وصل کنید |

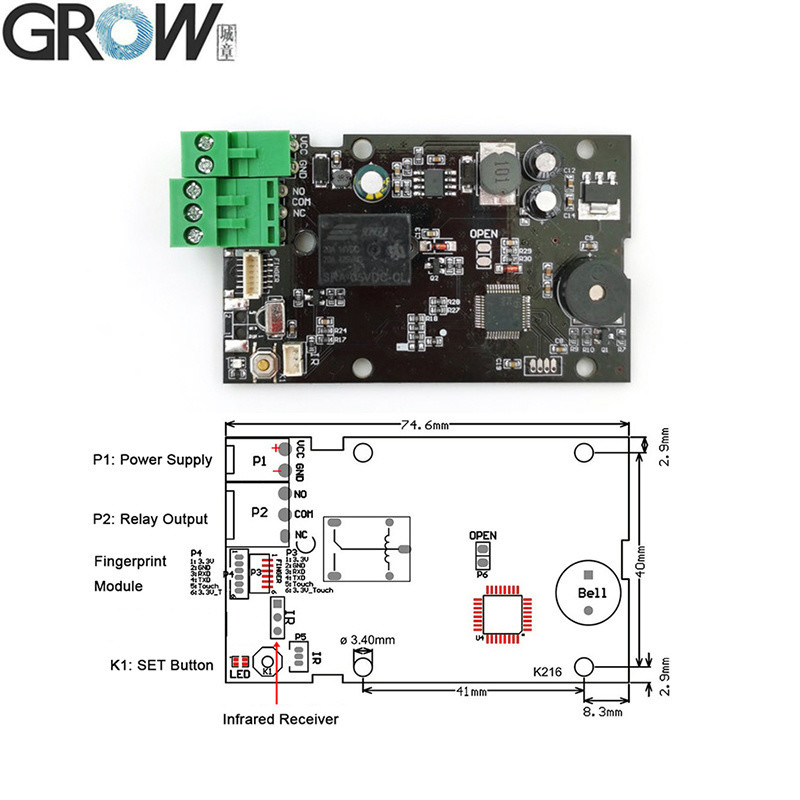

KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |

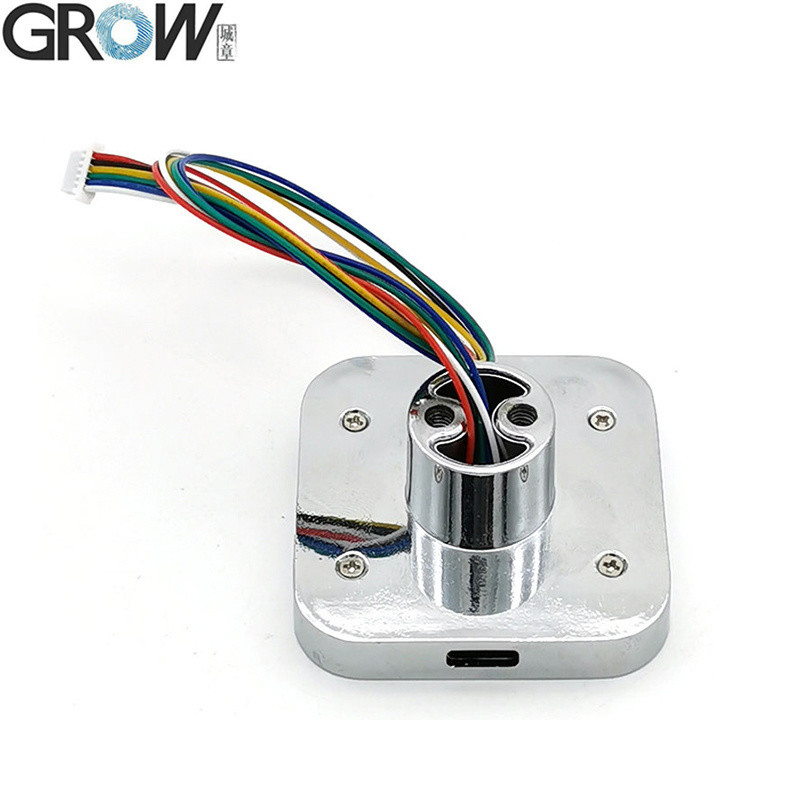

| کانکتور |
SH1.0-6Pin |

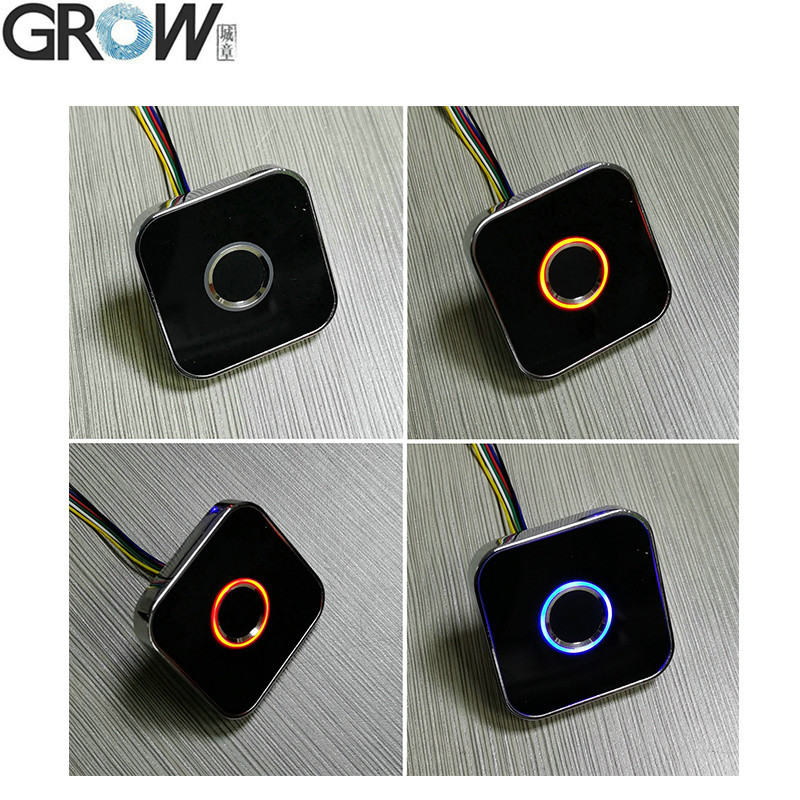

| کنترل LED |
بله |
| رنگ LED |
بنفش و آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطبیق |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| محیط کار |
-20C ---60C |
| رطوبت کار |
10-85% |
| ظرفیت ضد استاتیک |
15KV |
| مقاومت در برابر سایش |
1 میلیون بار |
| نرخ باود ارتباطات (UART): |
(9600 × N) bps که در آن N = 1 ~ 12 (پیش فرض N = 6، یعنی 57600bps) |
فایل ها
·فایل های SDK مرجع رایگان برای Arduino، Android، .Net، Windows و غیره ارائه دهید.
·راهنمای کاربر را ارائه دهید
ویدئوی نمایش عملکرد برنامه تست R502-AW در Youtube:
https://youtu.be/Q82Zg4iFHOA
