خانه > محصولات> صفحه کنترل اثر انگشت> برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز

برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
اطلاعات پایه
محل منبع: چین
گواهی: CE
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کارتن
زمان تحویل: زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت: T/T، Paypal
قابلیت ارائه: 5000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: K220+R502-A صفحه نمایش: همانند تصویر
رابط ارتباطی: rs232 Fingerprint Capacity: 200
منبع برق: DC 10V--24V Standby Current: <10mA
خروجی: رله (حداکثر جریان: 10 آمپر) Transport Package: Standard Export Carton Package
مشخصات: منبع تغذیه: DC 10V--24V علامت تجاری: رشد کنید
منشاء: چین HS Code: 8471609000
قابلیت ارائه: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
نمونه ها: US$ 22.50/Pece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
واحد پول: دلار امریکا$ بازگشت و بازپرداخت: حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.
برجسته کردن:

ماژول پیشرفته کنترل دسترسی اثر انگشت,خواننده اثر انگشت پیشرفته,ماژول کنترل دسترسی اثر انگشت قابل اعتماد

,

Advanced uart fingerprint reader

,

Reliable Fingerprint Access Control Module

توضیحات محصول

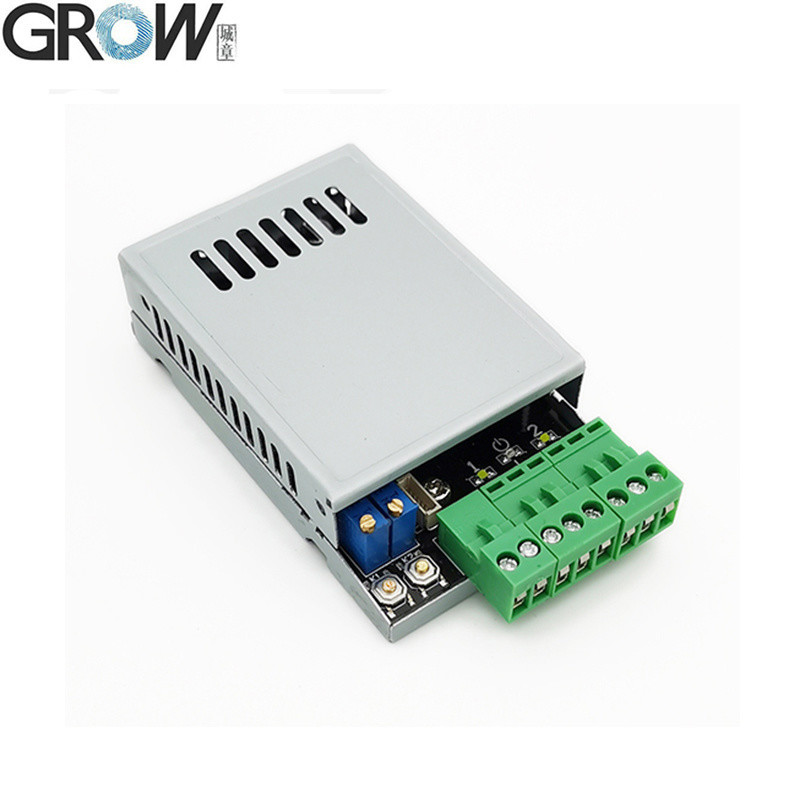

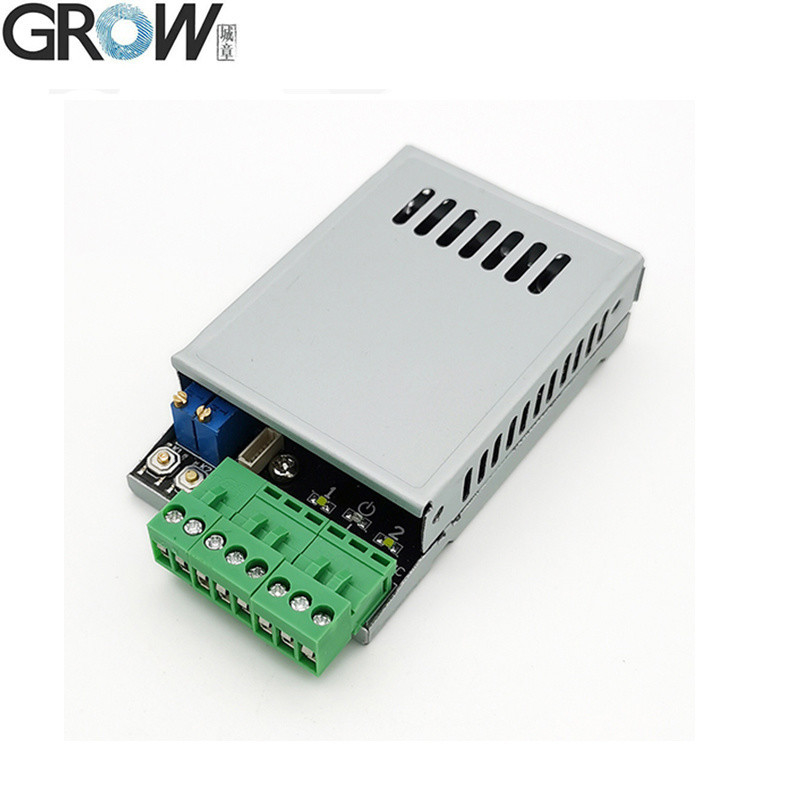

برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 0

پارامترهای فنی

· منبع برق:DC10V-24V
·جریان حالت آماده: <10mA
·خرید: رله ((حداکثر جریان: 10A)
·قدرت اثر انگشت: 200 قطعه
·زمان رله: 0.5s-60s یا بیشتر از 60s - در حالت باز به طور معمول - فشار انگشت - رله باز، فشار دوباره - رله بسته


دستورالعمل عملیات

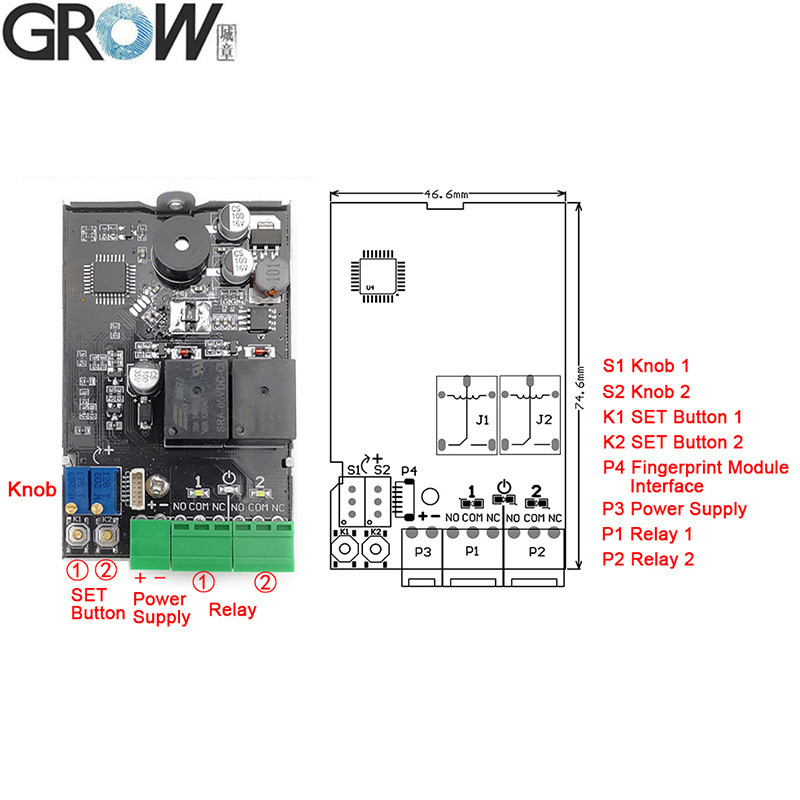

1. دکمه SET ((K1-K2)
1.1 اثر انگشت مدیر رجیستری:دکمه SET را به زودی فشار دهید،سیستم در وضعیت رجیستری مدیر و نور نشانگر آبی به سرعت درخشان می شود،همان انگشت را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا شنیدن موسیقی به معنی ثبت اثر انگشت موفق باشد. اثر انگشت می تواند به طور مداوم ثبت شود. اگر نیازی به اضافه کردن اثر انگشت, صبر چند ثانیه برای خروج.

1.2 از بین بردن اثر انگشت:
1.2.1 از بین بردن اثر انگشت موقعیت رله واحد: فشار طولانی بر روی دکمه SET مربوطه، چراغ نشانگر آبی سریع درخشان می شود، صدای طولانی "Di" را می شنوید، انگشت را آزاد می کنید،نور نشانگر رله روشن است و صدای موسیقی را می شنود، به این معنی که این مکان از اثر انگشت مدیر و کاربر حذف می شود؛
1.2.2 حذف تمام اثر انگشت های موقعیت رله ((برگشت به پیش فرض کارخانه): فشار طولانی هر دکمه SET برای شنیدن بیپ طولانی "Di" دو بار، انگشت را آزاد کنید، تمام چراغ های شاخص روشن می شوند،به معنی موفقیت عملیات راه اندازی، به حالت پیش فرض کارخانه برگردیم

2. ثبت اثر انگشت کاربر: فشار دادن اثر انگشت مدیر حدود 10 ثانیه تا صدای موسیقی و نور نشانگر آبی سریع روشن می شود، به این معنی که می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفق. اثر انگشت می تواند به طور مداوم ثبت شود. اگر نیازی به اضافه کردن اثر انگشت نباشد، چند ثانیه برای خروج صبر کنید. (توجه:محل ذخیره اثر انگشت کاربر به محل ذخیره اثر انگشت مدیر بستگی دارداگر اثر انگشت مدیر در شماره 1 و شماره 2 در همان زمان ذخیره شود، اثر انگشت کاربر به طور پیش فرض در شماره 1 ذخیره می شود.)

3. حذف اثر انگشت کاربر: تا زمانی که صدای "Di-" و موسیقی را نشنید، حدود 20 ثانیه بر روی اثر انگشت مدیر فشار دهید، به این معنی که اثر انگشت کاربر در این مکان حذف می شود. (توجه:محل حذف اثر انگشت کاربر بستگی به محل ذخیره اثر انگشت مدیر دارداگر اثر انگشت مدیر در شماره 1 و شماره 2 در همان زمان ذخیره شود، اثر انگشت کاربر در شماره 1 به طور پیش فرض حذف می شود.)

4. زمان رله را تنظیم کنید:S1 یا S2 را چرخش دهید تا زمان بسته شدن رله را از 0.5 به 60 ثانیه تنظیم کنید. هنگامی که بیش از 60 ثانیه طول بکشد، در حالت عادی باز و به طور معمول بسته می شود.رله در هنگام عبور اثر انگشت کار می کند، و سپس رله آزاد شد زمانی که اثر انگشت دوباره عبور کرد، رله کار کرد و به صورت دایره ای آزاد شد. رله خروجی تماس، سیگنال سوئیچ، هیچ خروجی ولتاژ.

5استفاده: انگشت را فشار دهید، رله پس از عبور اثر انگشت بسته می شود و زمان بسته شدن توسط S1 یا S2 تعیین می شود.


يادداشت:
1تمام چراغ های نشان دهنده در حالت آماده خاموش هستند و چراغ ها در حالت کار روشن هستند.
2.اگر می خواهید چراغ شاخص ماژول را در حالت باز کردن به طور معمول ببندید، هر دکمه SET را برای مدت طولانی فشار دهید تا صدای طولانی "Di" را سه بار بشنوید. این عمل را برای باز کردن تکرار کنید.

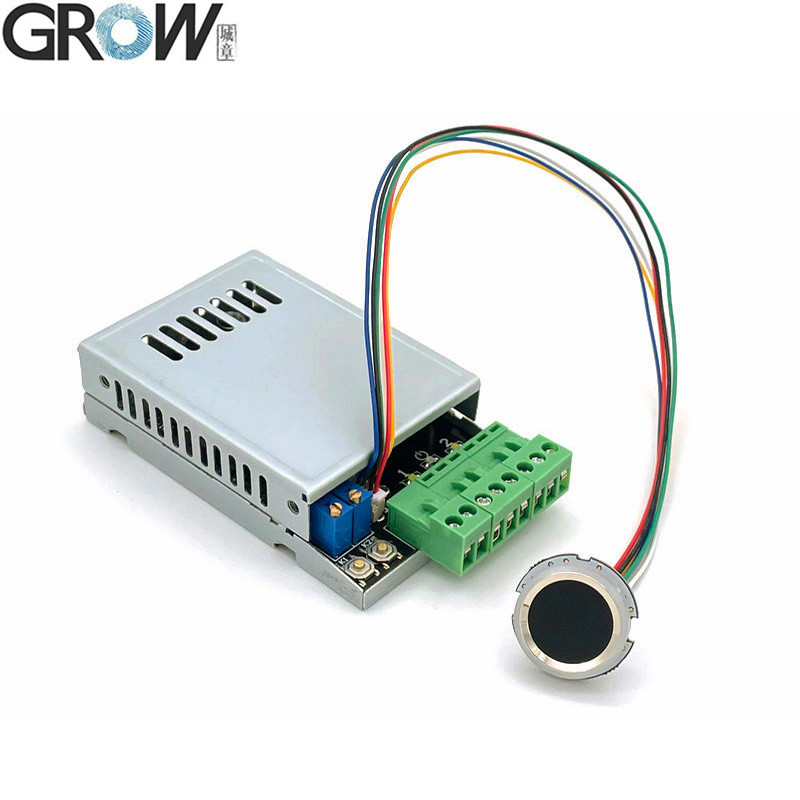

K220 می تواند با ماژول اثر انگشت R502-A،R502-AW،R502-F،R503 استفاده شود.

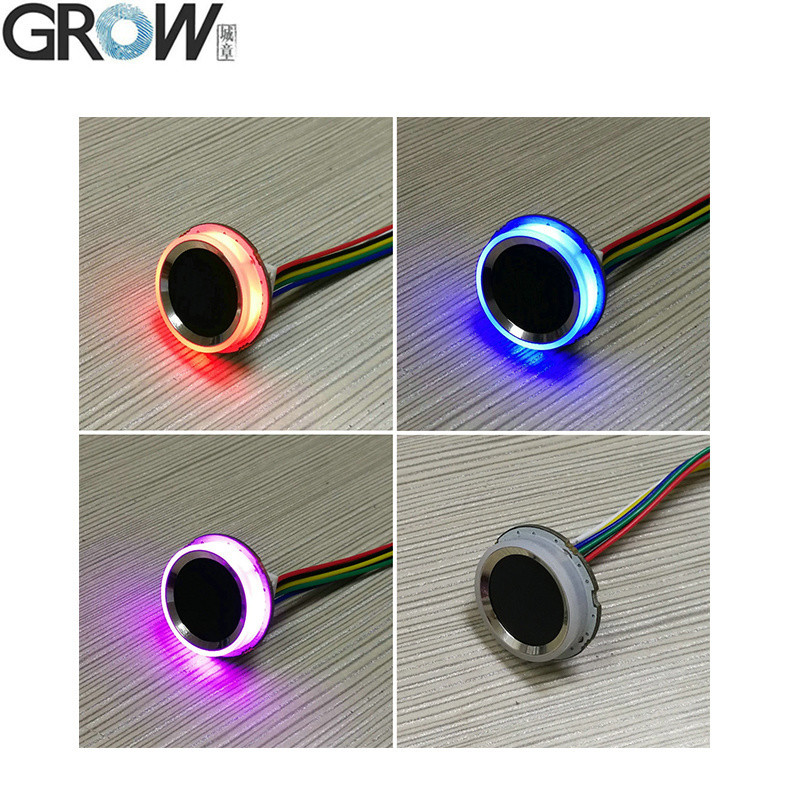

R502-A مشخصات

مدل R502-A
نوع ماژول اثر انگشت ظرفیت دار
رابط UART ((TTL)
قطعنامه 508 دی پی آی
ولتاژ DC 3.3V
ظرفیت اثر انگشت 200
آرایه حسگر 192*192 پیکسل
جریان کاری 20mA
جریان آمادگی ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA

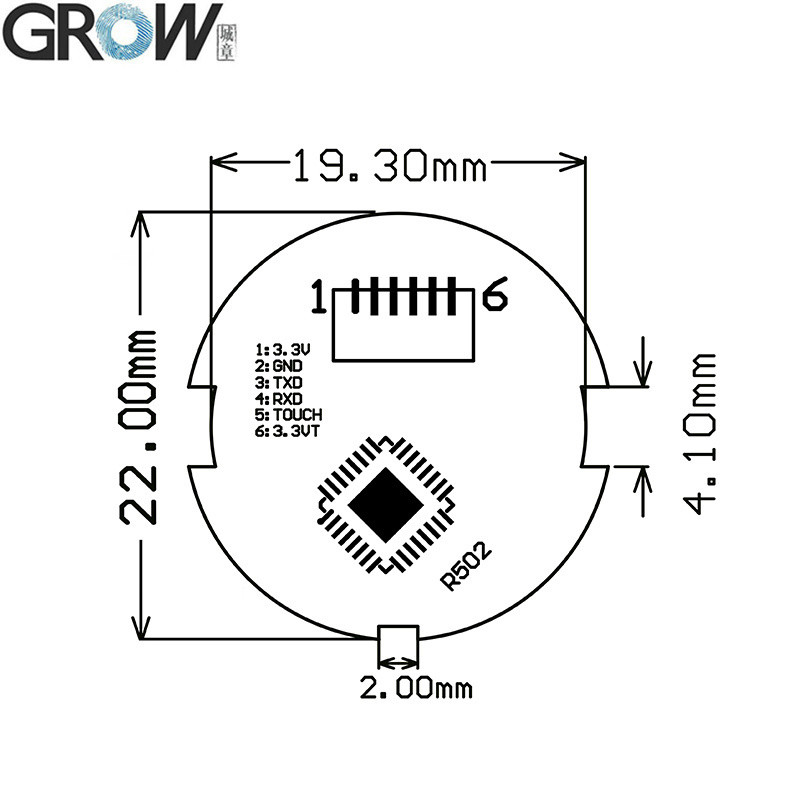

اندازه بیرونی ماژول اثر انگشت قطر 22 (ملی متر)
اندازه داخلی ماژول اثر انگشت قطر 19.5 (ملی متر)
ارتفاع ماژول اثر انگشت 5 (ملی متر)
منطقه جمع آوری موثر قطر 15.5 (ملی متر)
کانکتور SH1.0-6Pin
کنترل LED بله
رنگ LED بنفش و آبی و قرمز
سرعت اسکن < 0.2 ثانیه
سرعت تأیید < 0.3 ثانیه
روش تطابق 1:1" 1:N
FRR ≤1٪
FAR ≤0.001٪
محیط کار -20C تا 60C
رطوبت کاری 10 تا 85 درصد
ظرفیت ضد ایستاتیک 15KV
مقاومت خشکی intensity 1 میلیون بار
نرخ ارتباطات (UART): (9600 × N) bps که N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps)


پرونده ها

·فایل های Free Reference SDK را برای Arduino، Android،Net،Windows و غیره فراهم کنید.
·تولید کتابچه راهنمای کاربر


ویدیوی عملیات K220 در یوتیوب:https://youtu.be/YQXeH9AGbco

اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید



برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 1برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 2برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 3برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 4برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 5برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 6
برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 7برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 8
برد کنترل دسترسی اثر انگشت GROW K220+R502-A DC10-24V با دو خروجی رله و مدیر/کاربر، 0.5 ثانیه تا 60 ثانیه - رله به طور معمول باز 9
