خانه > محصولات> صفحه کنترل اثر انگشت> GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن

GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن

GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
اطلاعات پایه
محل منبع: چین
گواهی: CE
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کارتن
زمان تحویل: زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت: T/T، Paypal
قابلیت ارائه: 5000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: KS220-L+R503 صفحه نمایش: همانند تصویر
رابط ارتباطی: rs232 ظرفیت اثر انگشت: 200
منبع برق: DC 30-75 ولت جریان آماده به کار برای هیئت کنترل: 3.5MA
خروجی: رله بسته حمل و نقل: بسته بندی کارتن صادراتی استاندارد
مشخصات: منبع تغذیه: DC 30-75 ولت علامت تجاری: رشد کنید
منشاء: چین کد HS: 8471609000
قابلیت ارائه: 5000 اندازه بسته: 13.00cm * 8.00cm * 9.00cm
وزن ناخالص بسته: 0.200 کیلوگرم سرویس صوتی: بدون سرویس صوتی
ساعت: بدون ساعت رنگ: همانند تصویر
نمونه ها: 21 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) | سفارشی سازی: در دسترس. درخواست سفارشی
هزینه حمل و نقل: در مورد هزینه حمل و نقل و زمان تحویل تخمینی روش پرداخت: پرداخت اولیه پرداخت کامل
واحد پول: دلار امریکا$ بازگشت و بازپرداخت: حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.
برجسته کردن:

2 رله ماژول حسگر اثر انگشت نوری,2 رله حسگر اثر انگشت uart,ماژول حسگر اثر انگشت نوری 75 ولت

,

2 Relays uart fingerprint sensor

,

75V Optical Fingerprint Sensor Module

توضیحات محصول

GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 0

پارامترهای فنی KS220-L
پارامتر فنی:
· منبع برق: DC 30-75V
·جریان آماده: 3.5mA
·قدرت اثر انگشت:
· اثر انگشت مدیر: 10 قطعه
· اثر انگشت کاربر: R503/R502-F:190 عدد R558/R558S:110 عدد
·خرید: رله
حالت رله: حالت قفل شدن خودکار، حالت روشن شدن، حالت دویدن

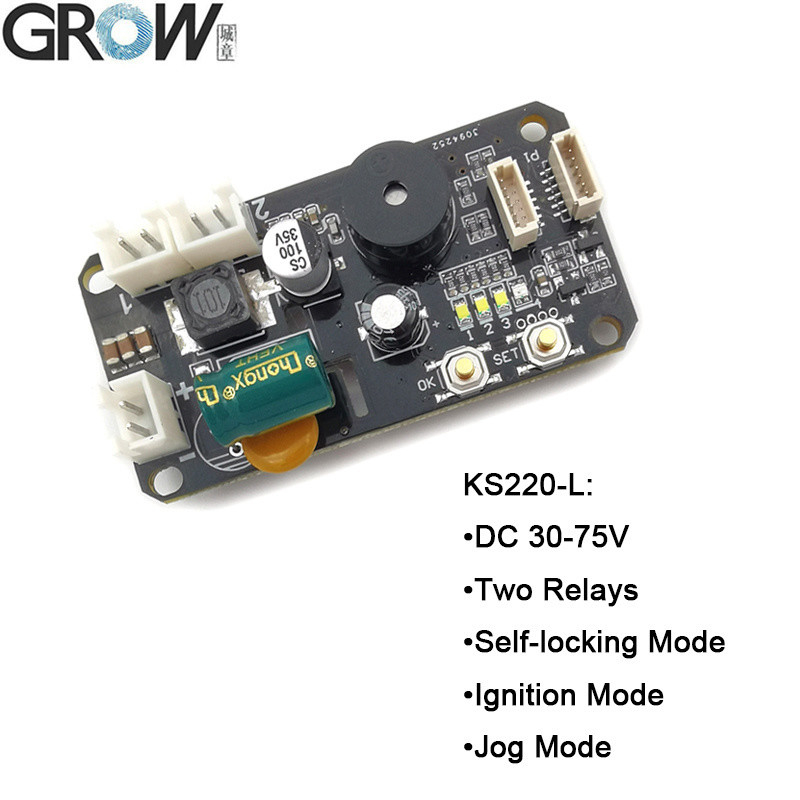

KS220-L دارای 2 رله است، منبع برق DC30-75V است.

داشته باشمحالت سه رلهحالت دویدن، حالت قفل شدن، حالت روشن شدن.



نکاتی مفید:

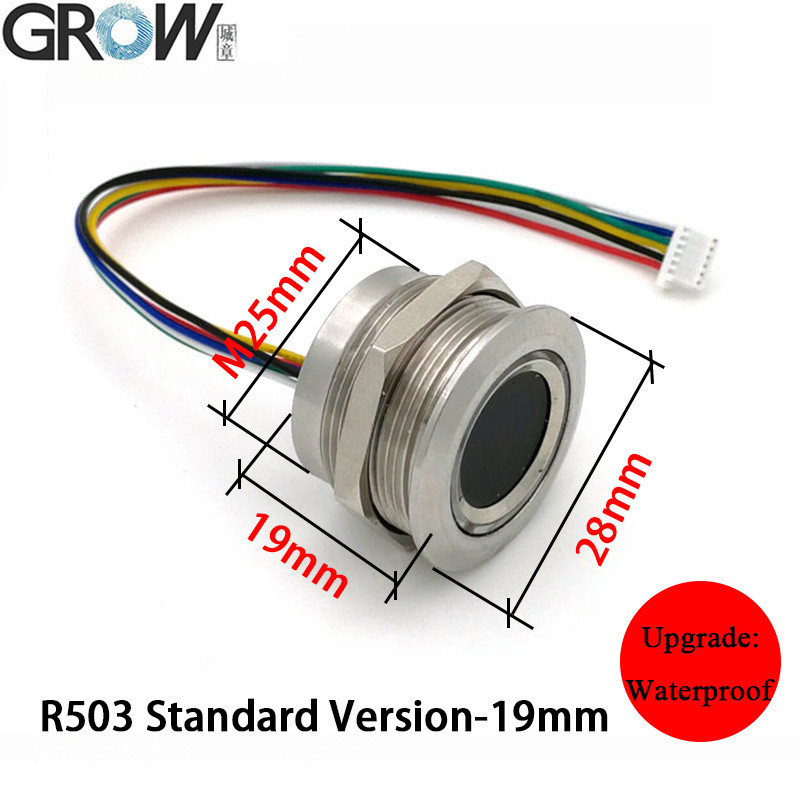

اگر نیاز به اتصال با ماشین، موتورسیکلت، و نیاز به محصول امنیت بالا، پیشنهاد می کنم انتخاب R503، R502-F.



تفاوت بین KS220-S و KS220-L:

KS220-S: DC12V، 25uA

KS220-L: DC30-75V، 3.5mA



 دستورالعمل عملیاتی KS220-L
(در حالت کار کارخانه، رله شماره 1 در حالت خود قفل، رله شماره 2 در حالت روشن شدن)

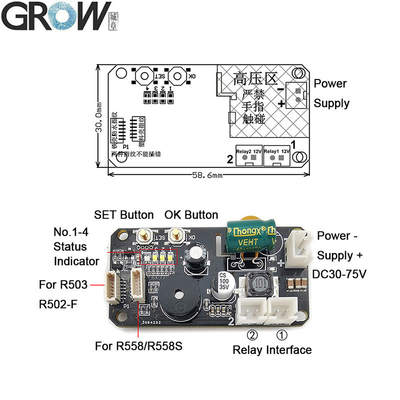

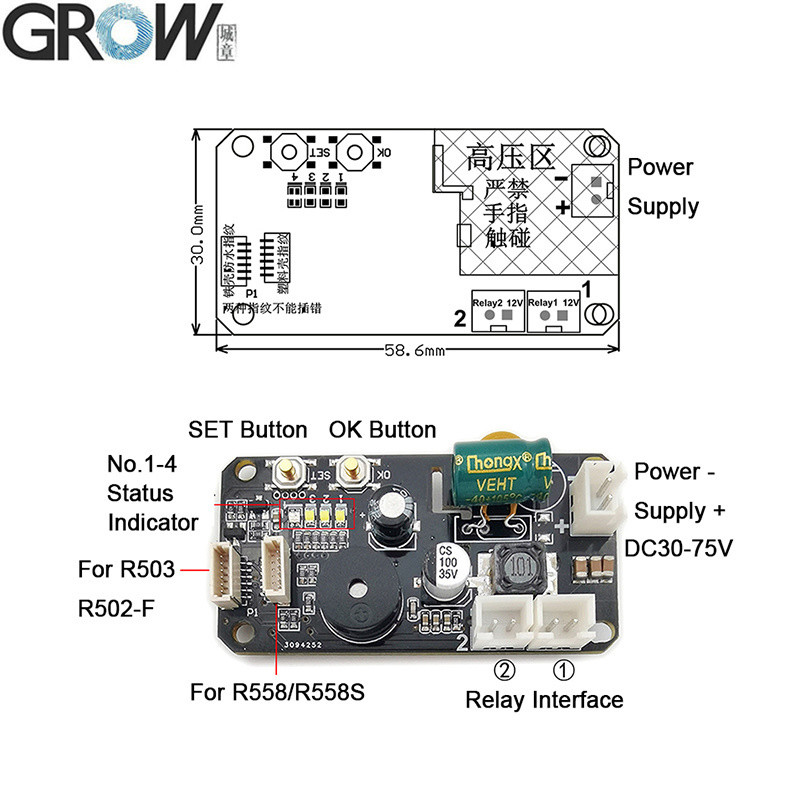

1. اثر انگشت مدیر ثبت نام:دکمه SET را کوتاه فشار دهید، شاخص وضعیت شماره 4 آبی نشان می دهد، سپس دکمه OK را برای تایید فشار دهید، حالا فلاش LED ماژول اثر انگشت،همان انگشت مدیر را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا زمانی که صدای موسیقی را بشنوید نشان می دهد ثبت اثر انگشت موفق است. اثر انگشت می تواند به طور مداوم ثبت و آن را می تواند ثبت 10 قطعه اثر انگشت مدیر؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر، صبر چند ثانیه برای خروج.اگر مدیر به طور کامل ثبت شده باشد، آن را به طور خودکار خارج از دولت ثبت نام مدیر پس از شنیدن "DiDiDi". آن را شروع به ثبت اثر انگشت کاربر اگر دوباره دکمه تنظیم فشار دهید.اثر انگشت ادمين تابع باز کردن نداره، فقط برای ثبت یا حذف اثر انگشت استفاده می شود. اثر انگشت مدیر LED حلقه بنفش را نشان می دهد، اثر انگشت کاربر LED حلقه آبی را نشان می دهد.

2. اثر انگشت ثبت شده کاربر:تا زمانی که ماژول نور نشانگر آبی را نشان دهد و موسیقی را بشنود، اثر انگشت مدیر را فشار دهید، یعنی می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفقاثر انگشت می تواند به طور مداوم ثبت شود زمانی که سیستم در حالت ثبت است؛ اگر نیازی به اضافه کردن اثر انگشت بیشتر نباشد، چند ثانیه صبر کنید.

3. اثر انگشت کاربر را حذف کنید:تا زمانی که ماژول نور قرمز را نشان دهد و صدای "DiDiDi" و موسیقی را بشنود، اثر انگشت کاربر حذف می شود.

4.به حالت پیش فرض کارخانه برگردیم:فشار کوتاه دکمه SET بارها و بارها تا زمانی که شاخص وضعیت NO.4 قرمز نشان می دهد،سپس به مدت طولانی دکمه OK را فشار دهید تا ماژول اثر انگشت نشان می دهد نور قرمز شاخص سریع درخشان و صدای موسیقی را بشنوید.

5.چطور از رله 1 استفاده کنیمفشار کوتاه اثر انگشت ثبت شده کاربر. ماژول اثر انگشت چراغ سبز نشان می دهد.

6چطور از رله 2 استفاده کنیم؟فشار بلند اثر انگشت ثبت شده کاربر، ماژول اثر انگشت نور آبی رو نشان میده

يادداشت:
1.هر اثر انگشت می تواند در حالت کارخانه استفاده شود، اما عملکرد پس از ثبت اثر انگشت باطل خواهد شد.


فایل های محصول

·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر

شما می توانید راهنمای کاربر KS220-L را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com

اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید


GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 1
GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 2

GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 3
GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 4
GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 5GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 6GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 7
GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 8GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 9GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 10
GROW KS220-L+R503 DC30-75V برد کنترل اثر انگشت 2 رله عملکرد مدیر / کاربر حالت خود قفل / جابجایی / روشن شدن 11
