GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
اطلاعات پایه
محل منبع: چین
گواهی: CE
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کارتن
زمان تحویل: زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت: T/T، Paypal
قابلیت ارائه: 5000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: KR501 صفحه نمایش: همانند تصویر
رابط ارتباطی: rs232 ظرفیت اثر انگشت: 20
منبع برق: DC 3.7-10V خروجی: 1 ثانیه، 3.3V-500mA
جریان آماده به کار برای هیئت کنترل: 2.5-7ua، ارزش معمولی: 3ua جریان کاری: 40-250 میلی آمپر، مقدار معمولی: 45 میلی آمپر
اندازه: قطر 36 میلیمتر بسته حمل و نقل: بسته بندی کارتن صادراتی استاندارد
مشخصات: منبع تغذیه: DC 3.7-10V علامت تجاری: رشد کنید
منشاء: چین کد HS: 8471609000
قابلیت ارائه: 5000 اندازه بسته: 13.00cm * 8.00cm * 9.00cm
وزن ناخالص بسته: 0.100 کیلوگرم سرویس صوتی: بدون سرویس صوتی
ساعت: بدون ساعت رنگ: همانند تصویر
نمونه ها: 6.5 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) | سفارشی سازی: در دسترس. درخواست سفارشی
هزینه حمل و نقل: در مورد هزینه حمل و نقل و زمان تحویل تخمینی روش پرداخت: پرداخت اولیه پرداخت کامل
واحد پول: دلار امریکا$ بازگشت و بازپرداخت: حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.
برجسته کردن:

3.3V صفحه کنترل اثر انگشت,3ماژول اسکنر اثر انگشت 3 ولت,هیئت کنترل اثر انگشت در سطح بالا

,

3.3V fingerprint scanner module

,

High Level Output Fingerprint Control Board

توضیحات محصول

GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 0

پارامترهای فنی

DC3.7-10V، خروجی سطح بالا، خروجی:1 ثانیه، 3.3V-500mA

·قدرت اثر انگشت: 20
· ولتاژ کاری: DC 3.7-10V
·جریان آمادگی (به استثنای تجهیزات خارجی): 2.5-7uA ارزش معمولی: 3uA
·جریان کاری (به استثنای تجهیزات خارجی): 40-250mA ارزش معمولی: 45mA
·خروجی: 1 ثانیه، 3.3V-500mA
·آلارم ولتاژ پایین: ≤4.8V

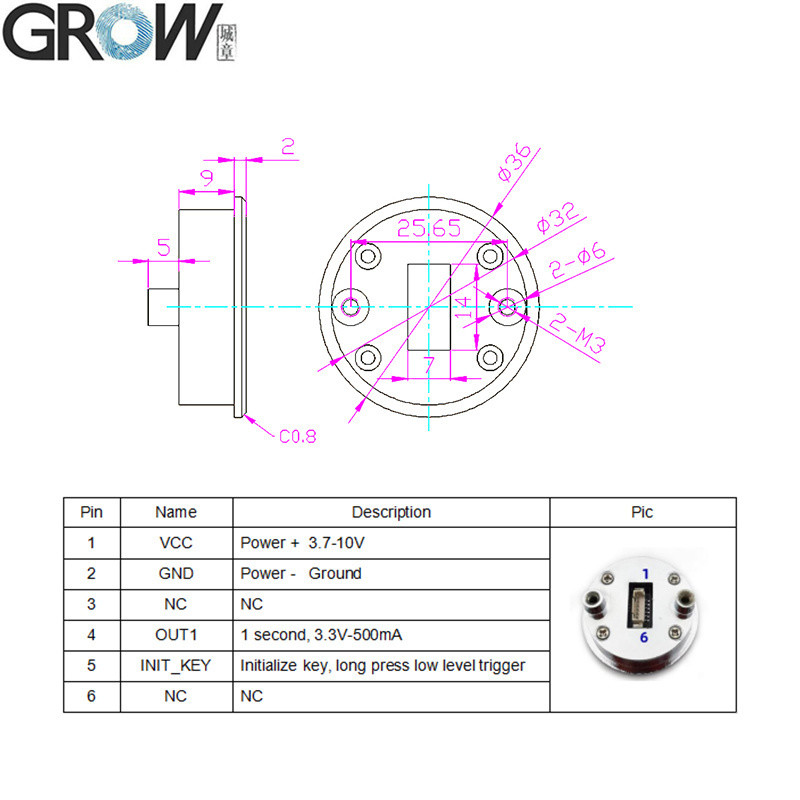

تعریف پین:
پین نام توضیحات
1 VCC قدرت +3.7-10 ولت
2 GND قدرت - زمین
3 NC NC
4 OUT1 1 ثانیه، 3.3V-500mA
5 INIT_KEY کلید راه اندازی، فشار بلند فشار پایین سطح
6 NC NC


دستورالعمل عملیات

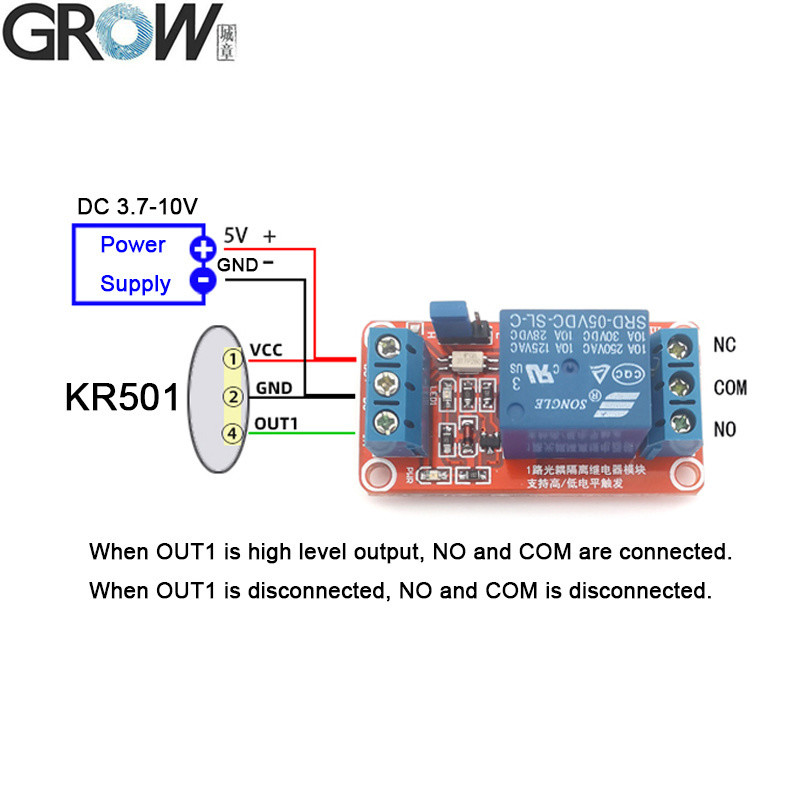

پس از عبور اثر انگشت، پین OUT1 یک سیگنال با ولتاژ 3.3V و جریان 500ma را برای 1 ثانیه تولید می کند. در حالت ابتدایی، هر اثر انگشت می تواند از طریق عبور کند.

1. اثر انگشت ثبت شده:فشار طولانی اثر انگشت ثبت شده ((در حالت اولیه فشار هر اثر انگشت) ، تا زمانی که نور نشانگر آبی روشن و شنیدن موسیقی، به معنی سیستم در حالت ثبت،انگشت را چندین بار در ناحیه جمع آوری اثر انگشت فشار دهید، هر فشار "di" صدا، تا شنیدن موسیقی به معنی ثبت اثر انگشت موفق. اثر انگشت می تواند به طور مداوم ثبت شده است زمانی که سیستم در حالت ثبت، اگر نیازی به اضافه کردن اثر انگشت بیشتر،چند ثانيه منتظر.
يادداشت:در حالت شروع،باید برای اولین بار بیش از 2 اثر انگشت درست ثبت شود،پس سیستم را می توان از حالت شروع حذف کرد.

2. اثر انگشت رو حذف کن ((به حالت شروع برگرد):
2.1 فشار طولانی بر روی اثر انگشت ثبت شده، تا زمانی که چراغ نشانگر قرمز روشن شود، به این معنی است که تمام اثر انگشت ها پاک شده و به حالت اولیه باز می گردند.
2.2 از پین INIT_KEY استفاده کنید. در حالت آماده، اتصال زمین پین INIT_KEY را انجام دهید، تا زمانی که نشانگر قرمز روشن شود، صدای "Di-" را بشنوید، اتصال زمین را قطع کنید، نشانگر سبز می شود،يعني تمام اثر انگشت ها حذف شده و به حالت آغازين برميگرده.




GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 1
GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 2GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 3GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 4GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 5GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 6GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 7

GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 8GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 9GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 10
GROW KR501 خروجی سطح بالا DC3.3-10V برد کنترل اثر انگشت با ماژول اثر انگشت برای سیستم کنترل دسترسی 11
