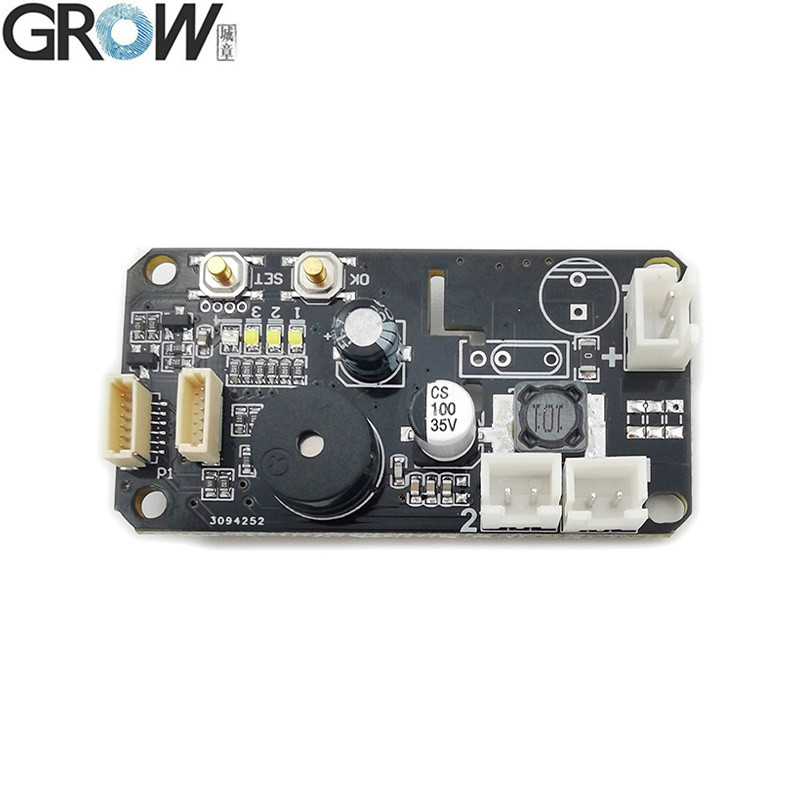

برد کنترل دسترسی اثر انگشت با خروجی دو رله GROW KS220-S DC12V با حالت خود قفل/جرقه/Jog با مدیر/کاربر

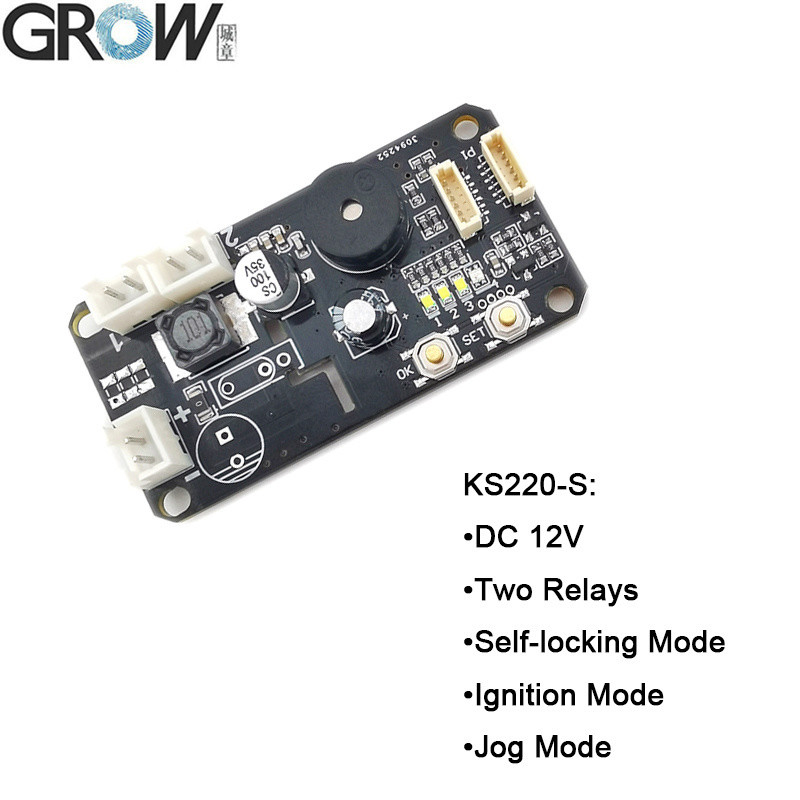

KS220-S پارامترهای فنی
پارامتر فنی:
·منبع تغذیه: DC 12V
·جریان آماده به کار: 25uA
·ظرفیت اثر انگشت:
·اثر انگشت ادمین: 10 عدد
·اثر انگشت کاربر: R503/R502-F: 190 عدد     R558/R558S: 110 عدد
·خروجی: رله
·حالت رله: حالت خود قفل شونده، حالت احتراق، حالت لحظه ای

نکات مفید:

اگر نیاز به اتصال به خودرو، موتورسیکلت و نیاز به محصولی با امنیت بالا دارید، توصیه می‌شود R503, R502-F را انتخاب کنید.

تفاوت بین KS220-S و KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

دستورالعمل عملیاتی KS220-S

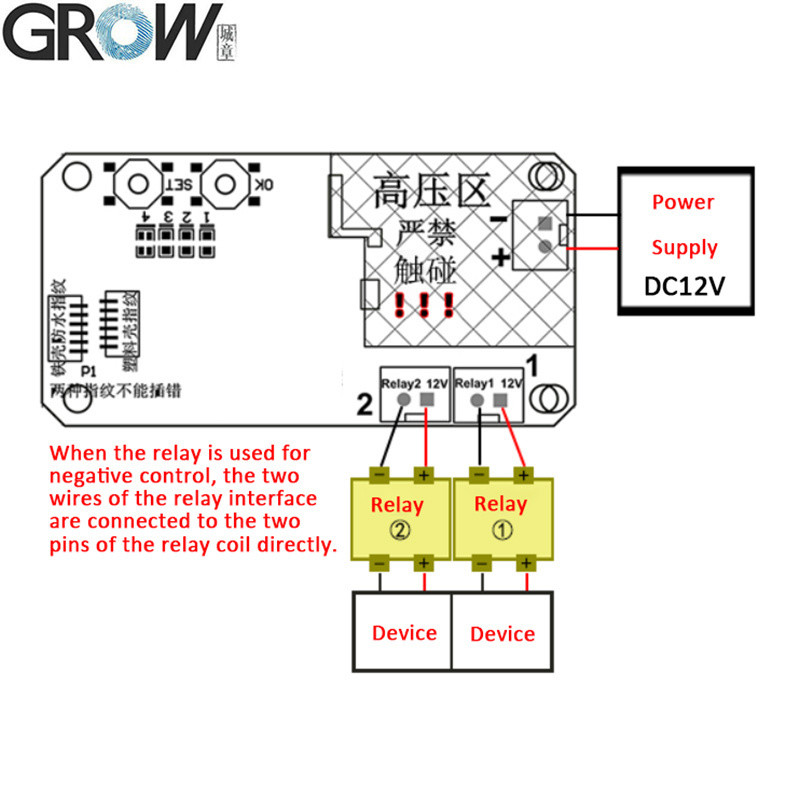

(در وضعیت کارخانه، رله شماره 1 در حالت خود قفل شونده، رله شماره 2 در حالت احتراق است.)

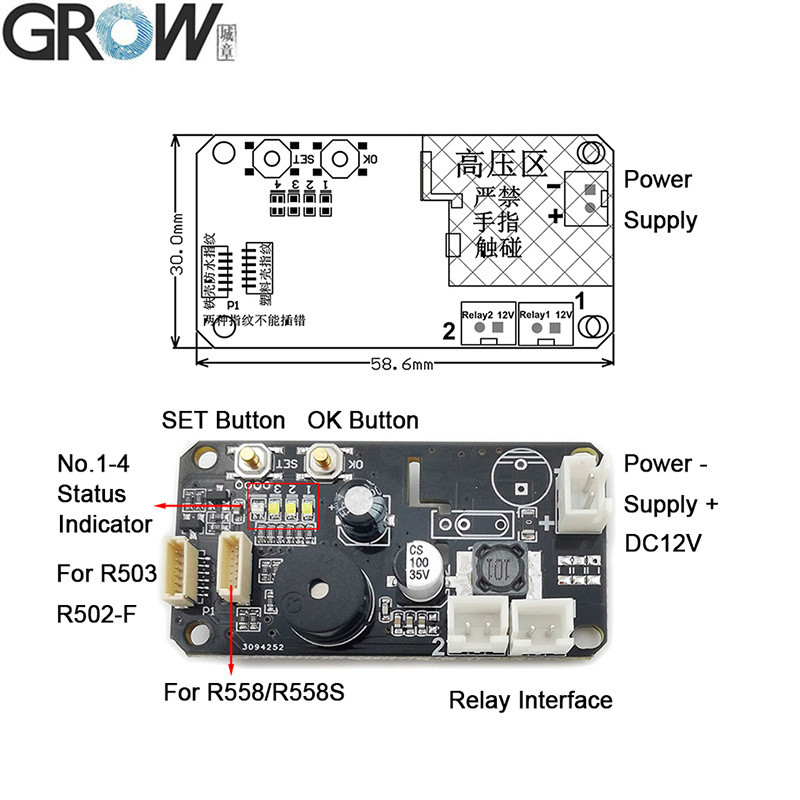

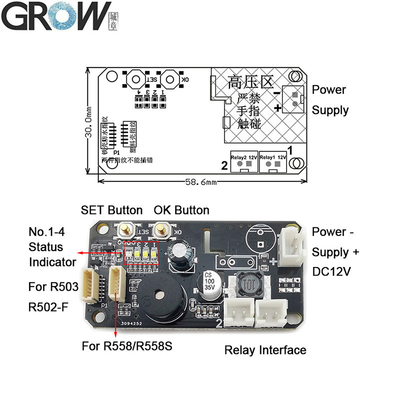

1. ثبت اثر انگشت ادمین:دکمه SET را کوتاه فشار دهید، نشانگر وضعیت شماره 4 آبی را نشان می دهد، سپس دکمه OK را برای تایید فشار دهید، اکنون LED ماژول اثر انگشت چشمک می زند، اثر انگشت ادمین یکسان را چندین بار در ناحیه جمع آوری اثر انگشت قرار دهید تا زمانی که موسیقی شنیده شود، به این معنی است که ثبت اثر انگشت موفقیت آمیز بوده است. اثر انگشت را می توان به طور مداوم ثبت کرد و می تواند 10 اثر انگشت ادمین را ثبت کند. اگر نیازی به افزودن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید تا خارج شوید. اگر ادمین به طور کامل ثبت شده باشد، پس از شنیدن "DiDiDi" به طور خودکار از حالت ثبت ادمین خارج می شود. اگر دوباره دکمه SET را فشار دهید، ثبت اثر انگشت کاربر شروع می شود. اثر انگشت ادمین عملکرد باز کردن قفل را ندارد، فقط برای ثبت یا حذف اثر انگشت استفاده می شود. اثر انگشت ادمین LED حلقه بنفش را نشان می دهد، اثر انگشت کاربر LED حلقه آبی را نشان می دهد.

2. ثبت اثر انگشت کاربر:اثر انگشت ادمین را فشار دهید تا زمانی که ماژول نشانگر نور آبی را نشان دهد و موسیقی را بشنوید، به این معنی است که می توانید اثر انگشت کاربر را اضافه کنید. اثر انگشت کاربر یکسان را چندین بار در ناحیه جمع آوری اثر انگشت قرار دهید تا زمانی که موسیقی شنیده شود، به این معنی است که ثبت اثر انگشت موفقیت آمیز بوده است. اثر انگشت را می توان به طور مداوم در هنگام ثبت سیستم ثبت کرد. اگر نیازی به افزودن اثر انگشت بیشتر نیست، چند ثانیه صبر کنید.

3. حذف اثر انگشت کاربر:اثر انگشت ادمین را فشار دهید تا زمانی که ماژول نشانگر نور قرمز را نشان دهد و صدای بوق "DiDiDi" و موسیقی را بشنوید، به این معنی است که اثر انگشت کاربر حذف شده است.

4. بازگشت به تنظیمات کارخانه:دکمه SET را دوباره و دوباره کوتاه فشار دهید، تا زمانی که نشانگر وضعیت شماره 4 قرمز را نشان دهد، سپس دکمه OK را طولانی فشار دهید تا زمانی که ماژول اثر انگشت نشانگر نور قرمز را سریع چشمک بزند و موسیقی را بشنوید، به این معنی است که عملیات اولیه سازی موفقیت آمیز بوده است.

5. نحوه استفاده از رله 1:اثر انگشت کاربر ثبت شده را کوتاه فشار دهید. ماژول اثر انگشت نور سبز را نشان می دهد.

6. نحوه استفاده از رله 2:اثر انگشت کاربر ثبت شده را طولانی فشار دهید. ماژول اثر انگشت نور آبی را نشان می دهد.

توجه:
1. هر اثر انگشتی را می توان در حالت کارخانه استفاده کرد، اما عملکرد پس از ثبت اثر انگشت نامعتبر خواهد بود.
