GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
اطلاعات پایه
محل منبع: چین
گواهی: CE
مقدار حداقل تعداد سفارش: 1
جزئیات بسته بندی: کارتن
زمان تحویل: زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت: T/T، Paypal
قابلیت ارائه: 5000
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: R503S Screen: as Picture
رابط ارتباطی: rs232 ظرفیت اثر انگشت: 150
ولتاژ: DC 3.3V منطقه مجموعه: قطر 15.5 (میلی متر)
Sensing Array: 160*160 Pixel قطعنامه: 508 نقطه در اینچ
شدت مقاومت سایشی: 1 میلیون بار ظرفیت آنتی استاتیک: 15 کیلو ولت
قطر خارجی ماژول اثر انگشت: 28 میلی متر قطر داخلی ماژول اثر انگشت: 25 میلی متر (M25)
ارتفاع ماژول اثر انگشت: 19 میلی متر وزن: 32 گرم
LED Control: Yes بسته حمل و نقل: بسته بندی کارتن صادراتی استاندارد
Specification: Diameter 28 (mm) Trademark: GROW
منشاء: چین کد HS: 8471609000
Supply Ability: 5000 اندازه بسته: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock رنگ: مشکی
نمونه ها: 10.5 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. روش پرداخت: پرداخت اولیه پرداخت کامل
واحد پول: دلار امریکا$ بازگشت و بازپرداخت: حداکثر تا 30 روز پس از دریافت کالا می توانید درخواست بازپرداخت کنید.
برجسته کردن:

ماژول سنسور اثر انگشت کنترل LED,ماژول شناسایی اثر انگشت LED Control,ماژول حسگر اثر انگشت کنترل دسترسی

,

LED Control fingerprint identification module

,

Access Control Fingerprint Sensor Module

توضیحات محصول


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 0

توضیحات

1. جمع آوری تصویر یکپارچه و تراشه الگوریتم با هم، همه در یک
2انعطاف پذیری برای انطباق با شرایط انگشتان بود، چه آن انگشتان خشک، انگشتان خیس، اثر انگشت بافت سبک انگشتان، و انگشتان قدیمی، همه دارای نرخ تشخیص بالا
3مناطق اصلی کاربرد: می تواند در انواع محصولات نهایی، مانند: کنترل دسترسی، حضور، صندوق امانت جاسازی شود.

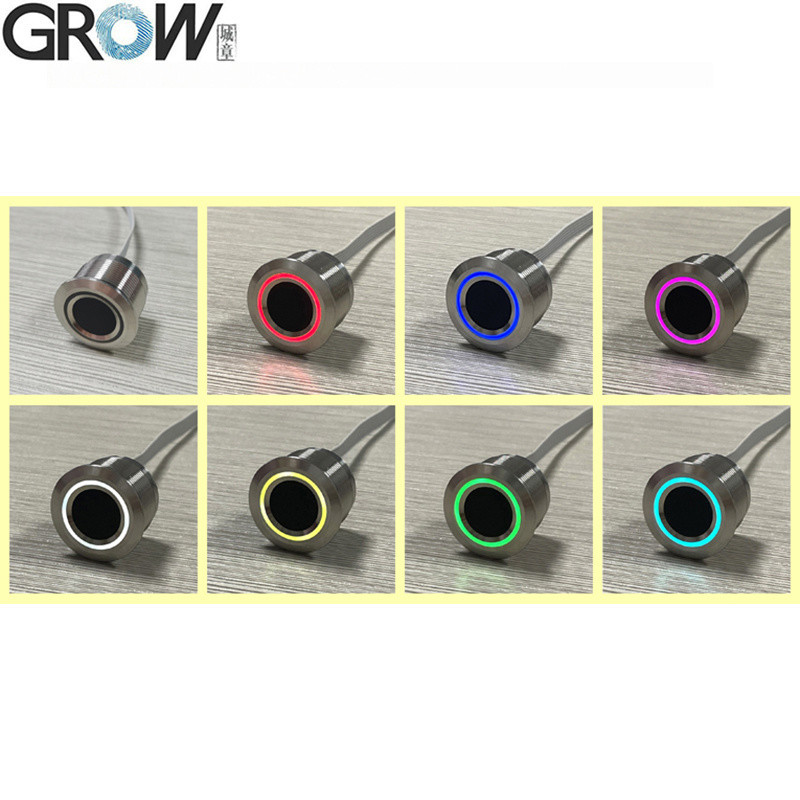

ماژول اثر انگشت R503S با نور نشان دهنده حلقه RGB، LED می تواند با دستور کنترل شود.


R503 R503-5V R503-M22 R503Pro R503S
منبع برق DC 3.3V DC 5V DC 3.3V UART:
DC 3.3V
USB:DC 5V		 DC 3.3V
آرایه حسگر 192*192 پیکسل 192*192 پیکسل 192*192 پیکسل 192*192 پیکسل 160*160 پیکسل
ظرفیت اثر انگشت 200 200 200 1500 150
اندازه M25 M25 M22 M25 M25
کانکتور SH 1.0mm 6pin MX 1.25mm 6pin SH 1.0mm 6pin SH 1.0mm 6pin SH 1.0mm 6pin


R503S مشخصات

مدل R503S
نوع ماژول اثر انگشت ظرفیت دار
رابط UART ((TTL)
قطعنامه 508 دی پی آی
ولتاژ DC 3.3V
ظرفیت اثر انگشت 150
آرایه حسگر 160*160 پیکسل
جریان کاری 20mA
جریان آمادگی ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA
اندازه بیرونی ماژول اثر انگشت قطر 28 (ملی متر)
اندازه داخلی ماژول اثر انگشت قطر 25 (ملی متر) (M25)
ارتفاع ماژول اثر انگشت 19 (ملی متر)
منطقه جمع آوری قطر 15.5 (ملی متر)

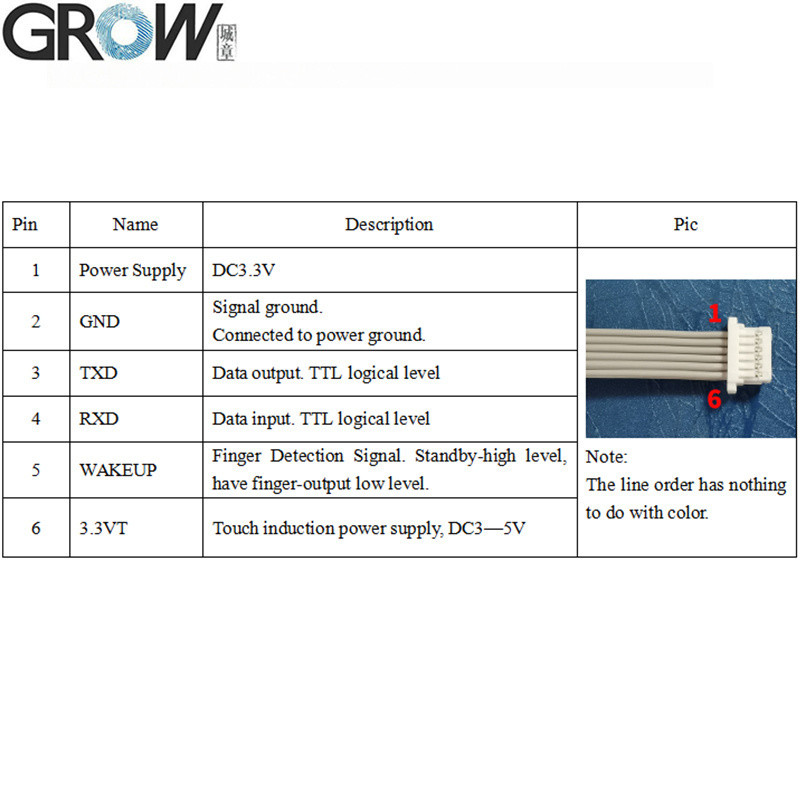

کانکتور SH1.0-6Pin
کنترل LED بله
رنگ LED رنگ RGB
سرعت اسکن < 0.2 ثانیه
سرعت تأیید < 0.3 ثانیه
روش تطابق 1:1" 1:N
FRR ≤1٪
FAR ≤0.001٪
محیط کار -20C تا 60C
رطوبت کاری 10 تا 85 درصد
ظرفیت ضد ایستاتیک 15KV
مقاومت خشکی intensity 1 میلیون بار
نرخ ارتباطات (UART): (9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps)


پرونده ها

·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر

شما می توانید راهنمای کاربری R503S را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com


R503 نمایش ویدئوی عملکرد برنامه تست در یوتیوب:https://youtu.be/eD2xtwCWOmQ


اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 1GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 2

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 3GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 4GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 5GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 6GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 7

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 8GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 9GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 10
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner برای آردوینو 11
