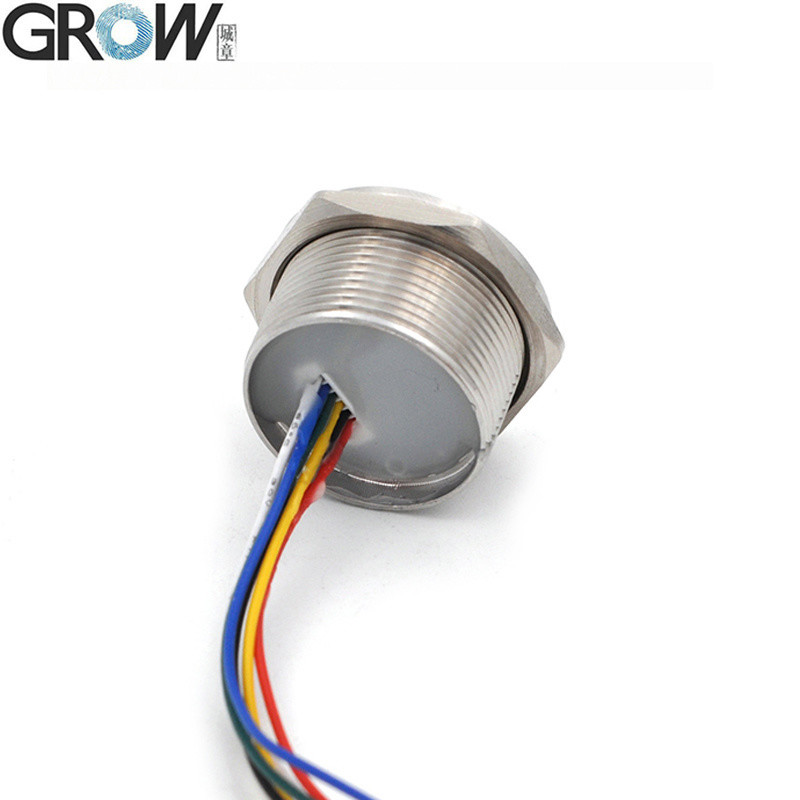

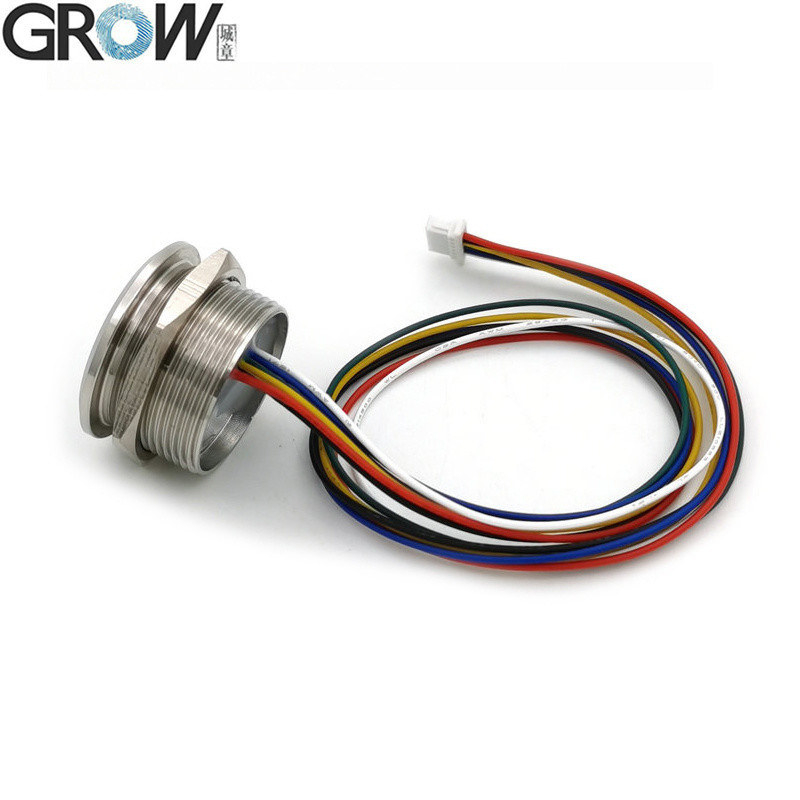

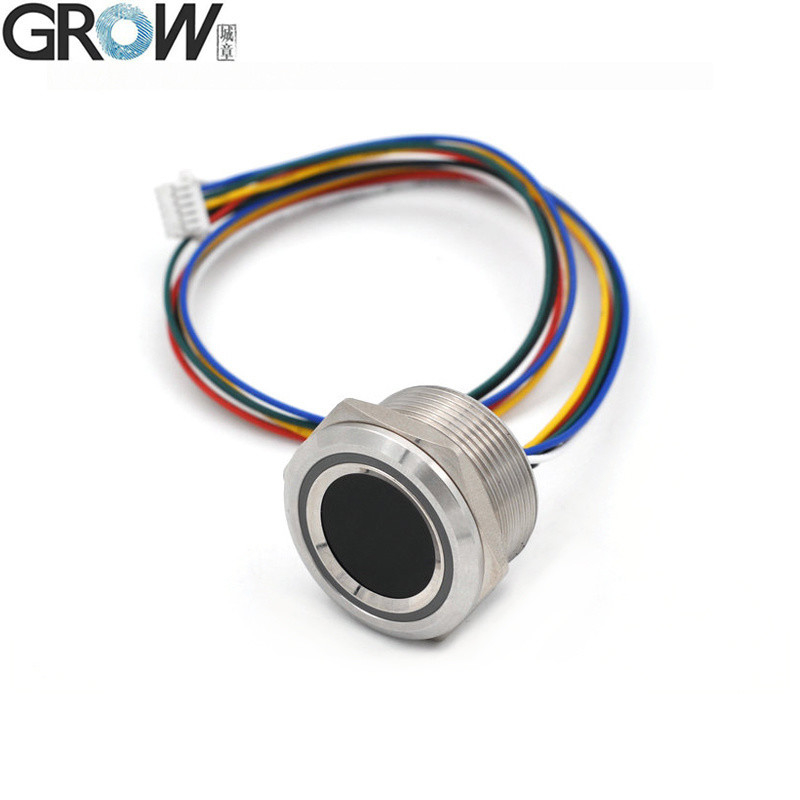

GROW R503-M22 DC3.3V 200 ظرفیت دایره ای RGB نشانگر حلقه LED کنترل سکنر ماژول اثر انگشت ظرفیت

GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner

اطلاعات پایه

محل منبع:	چین
گواهی:	CE

مقدار حداقل تعداد سفارش:	1
جزئیات بسته بندی:	کارتن
زمان تحویل:	زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت:	T/T، پی پال
قابلیت ارائه:	5000

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

Model NO.:	R503-M22	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Voltage:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Sensing Array:	190*190 Pixel	Resolution:	508 Dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
LED Control:	Yes	Transport Package:	Standard Export Carton Package
Specification:	Diameter 25 (mm)	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Return&refunds:	Claim a refund if your order doesn't ship, is missing, or arrives with product issues.
برجسته کردن:	ماژول تشخیص اثر انگشت کامپکت,ماژول فشرده اثر انگشت,ماژول تشخیص اثر انگشت ماندگار , Compact Capacitive Fingerprint Module , Durable Fingerprint Recognition Module

توضیحات محصول

توضیحات

1. جمع آوری تصویر یکپارچه و تراشه الگوریتم با هم، همه در یک
2انعطاف پذیری برای انطباق با شرایط انگشتان بود، چه آن انگشتان خشک، انگشتان خیس، اثر انگشت بافت سبک انگشتان، و انگشتان قدیمی، همه دارای نرخ تشخیص بالا
3مناطق اصلی کاربرد: می تواند در انواع محصولات نهایی، مانند: کنترل دسترسی، حضور، صندوق امانت جاسازی شود.

R503-M22 مثل R503 است فقط اندازه متفاوت است

R503-M22 همچنین می تواند با KS200،K202،K215،KL216،K219-A،K220،K236A،KS220 صفحه کنترل کار کند.

	R503	R503-5V	R503-M22	R503Pro	R503S
منبع برق	DC 3.3V	DC 5V	DC 3.3V	UART:DC 3.3V USB:DC 5V	DC 3.3V
آرایه حسگر	192*192 پیکسل	192*192 پیکسل	192*192 پیکسل	192*192 پیکسل	160*160 پیکسل
ظرفیت اثر انگشت	200	200	200	1500	150
اندازه	M25	M25	M22	M25	M25
کانکتور	SH 1.0mm 6pin	MX 1.25mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin	SH 1.0mm 6pin

R503-M22 مشخصات

مدل	R503-M22
نوع	ماژول اثر انگشت ظرفیت دار
رابط	UART ((TTL)
قطعنامه	508 دی پی آی
ولتاژ	DC 3.3V
ظرفیت اثر انگشت	200
آرایه حسگر	192*192 پیکسل
جریان کاری	20mA
جریان آمادگی	ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA

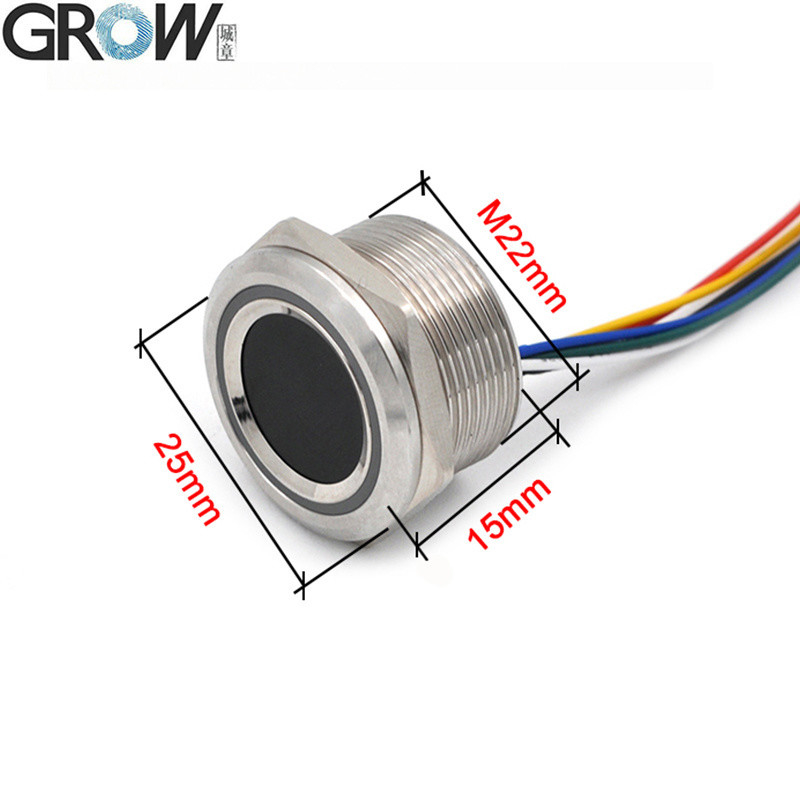

اندازه بیرونی ماژول اثر انگشت	قطر 25 (ملی متر)
اندازه داخلی ماژول اثر انگشت	قطر 22 (ملی متر) ((M22)
ارتفاع ماژول اثر انگشت	15 (ملی متر)
منطقه جمع آوری موثر	قطر 15.5 (ملی متر)

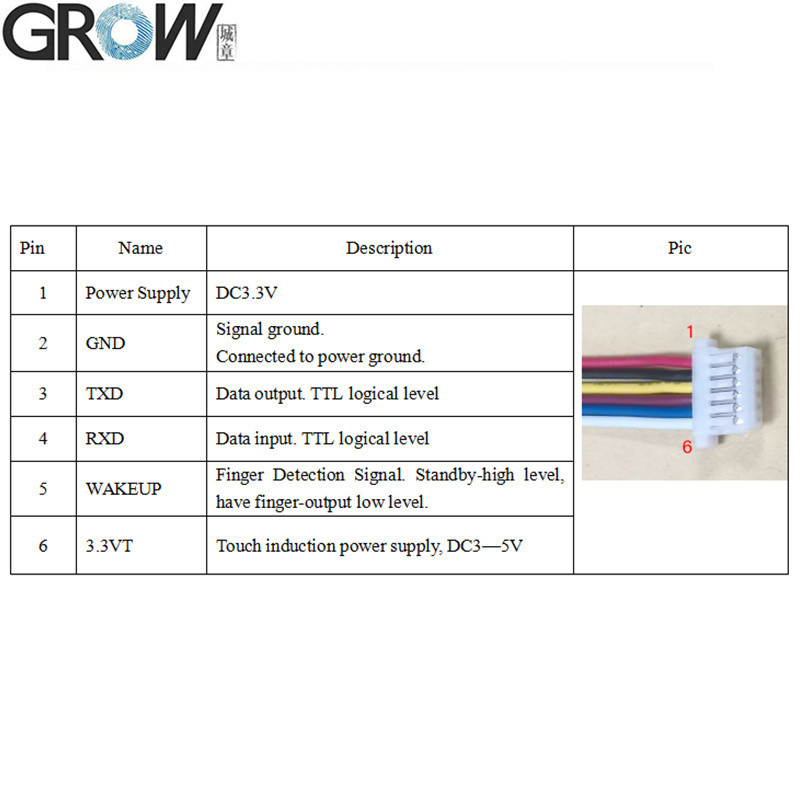

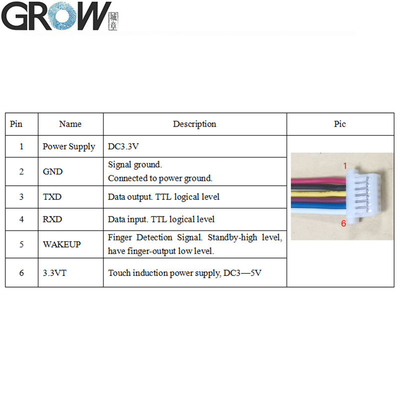

کانکتور	SH1.0-6Pin
کنترل LED	بله

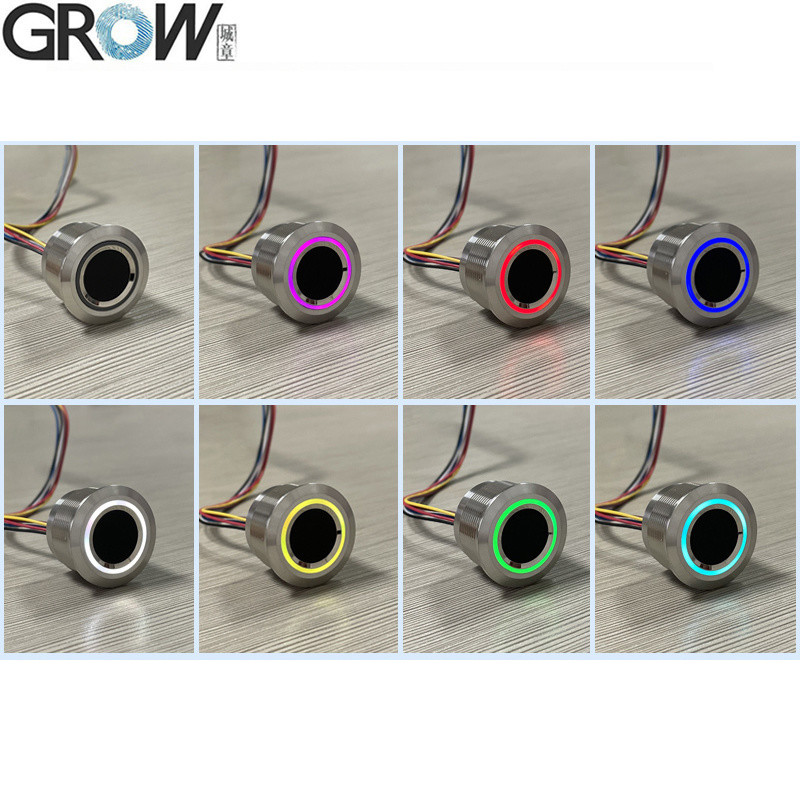

رنگ LED	رنگ RGB
سرعت اسکن	< 0.2 ثانیه
سرعت تأیید	< 0.3 ثانیه
روش تطابق	1:1" 1:N
FRR	≤1٪
FAR	≤0.001٪
محیط کار	-20C تا 60C
رطوبت کاری	10 تا 85 درصد
ظرفیت ضد ایستاتیک	15KV
مقاومت خشکی intensity	1 میلیون بار
نرخ ارتباطات (UART):	(9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps)

پرونده ها

·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر

شما می توانید راهنمای کاربر R503 R503-M22 را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com

R503 نمایش ویدئوی عملکرد برنامه تست در یوتیوب:https://youtu.be/eD2xtwCWOmQ

اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید

GROW R503-M22 DC3.3V 200 ظرفیت دایره ای RGB نشانگر حلقه LED کنترل سکنر ماژول اثر انگشت ظرفیت 1
