ماژول تشخیص اثر انگشت فشرده ماندگار ماژول اثر انگشت ظرفیت

Compact Durable Fingerprint Recognition Module Capacitive Fingerprint Module

اطلاعات پایه

محل منبع:	چین
گواهی:	CE

مقدار حداقل تعداد سفارش:	1
جزئیات بسته بندی:	کارتن
زمان تحویل:	زمان پخش فصل اوج: ظرف 15 روز کاری زمان پایان فصل غیرفعال: ظرف 15 روز کاری
شرایط پرداخت:	T/T، پی پال
قابلیت ارائه:	5000

بهترین قیمت اکنون تماس بگیرید

شماره مدل:

R503-M22

Screen:

as Picture

رابط ارتباطی:

rs232

Fingerprint Capacity:

200

Voltage:

DC 3.3V

Effective Collection Area:

Diameter 15.5 (mm)

آرایه سنجش:

190*190 پیکسل

قطعنامه:

508 نقطه در اینچ

Abrasive Resistance Intensity:

1 Million Times

Antistatic Capacity:

15kv

Fingerprint Module External Diameter:

25mm

Fingerprint Module Inner Diameter:

22mm(M22)

Fingerprint Module Height:

15mm

Weight:

32g

کنترل LED:

آره

Transport Package:

Standard Export Carton Package

مشخصات:

قطر 25 (میلیمتر)

Trademark:

GROW

منشاء:

چین

HS Code:

8471609000

Supply Ability:

5000

اندازه بسته:

13.00cm * 8.00cm * 9.00cm

Package Gross Weight:

0.100kg

Voice Service:

Without Voice Service

Clock:

Without Clock

Samples:

US$ 13.9/Piece| 1 Piece(Min.Order)

Customization:

Available|Customized Request

Shipping Cost:

Contact the supplier about freight and estimated delivery time.

Payment Methods:

Initial Payment/Full Payment

Currency:

US$

بازگشت و بازپرداخت:

اگر سفارش شما ارسال نشد، مفقود شد یا با مشکل محصول رسید، درخواست بازپرداخت کنید.

برجسته کردن:

ماژول تشخیص اثر انگشت کامپکت,ماژول فشرده اثر انگشت,ماژول تشخیص اثر انگشت ماندگار

Compact Capacitive Fingerprint Module

Durable Fingerprint Recognition Module

توضیحات

1. جمع آوری تصویر یکپارچه و تراشه الگوریتم با هم، همه در یک
2انعطاف پذیری برای انطباق با شرایط انگشتان بود، چه آن انگشتان خشک، انگشتان خیس، اثر انگشت بافت سبک انگشتان، و انگشتان قدیمی، همه دارای نرخ تشخیص بالا
3مناطق اصلی کاربرد: می تواند در انواع محصولات نهایی، مانند: کنترل دسترسی، حضور، صندوق امانت جاسازی شود.

R503-M22 مثل R503 است فقط اندازه متفاوت است

R503-M22 همچنین می تواند با KS200،K202،K215،KL216،K219،K220،K236،KS220 کنترل برد کار می کند.

R503

R503-5V

R503-M22

R503Pro

R503S

منبع برق

DC 3.3V

DC 5V

DC 3.3V

UART:DC 3.3V
USB:DC 5V

DC 3.3V

آرایه حسگر

192*192 پیکسل

160*160 پیکسل

ظرفیت اثر انگشت

200

1500

150

اندازه

M25

M22

M25

کانکتور

SH 1.0mm 6pin

MX 1.25mm 6pin

SH 1.0mm 6pin

R503-M22 مشخصات

مدل	R503-M22
نوع	ماژول اثر انگشت ظرفیت دار
رابط	UART ((TTL)
قطعنامه	508 دی پی آی
ولتاژ	DC 3.3V
ظرفیت اثر انگشت	200
آرایه حسگر	192*192 پیکسل
جریان کاری	20mA
جریان آمادگی	ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA

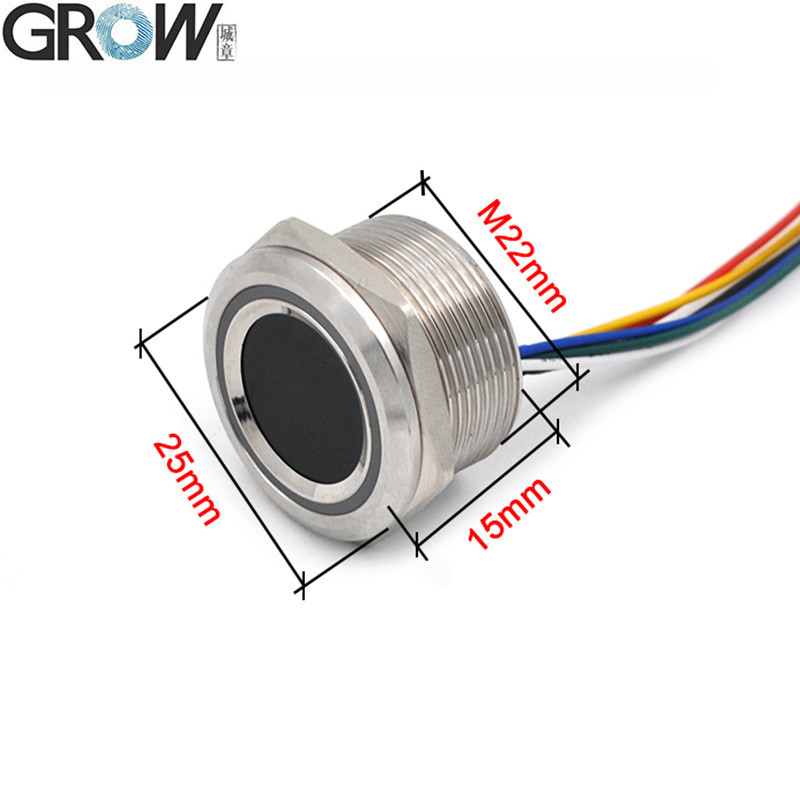

اندازه بیرونی ماژول اثر انگشت	قطر 25 (ملی متر)
اندازه داخلی ماژول اثر انگشت	قطر 22 (ملی متر) ((M22)
ارتفاع ماژول اثر انگشت	15 (ملی متر)
منطقه جمع آوری موثر	قطر 15.5 (ملی متر)

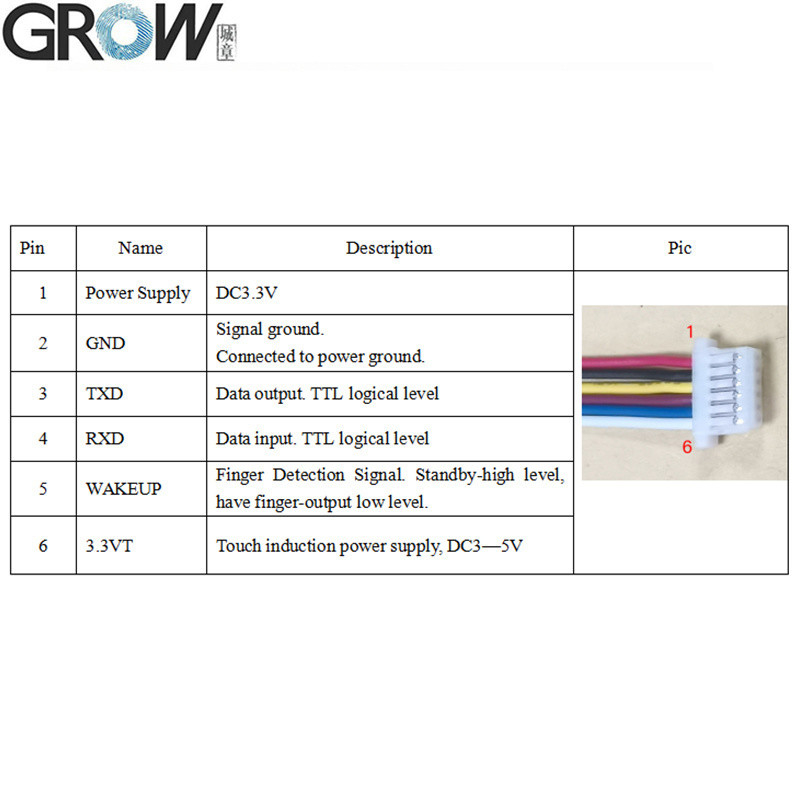

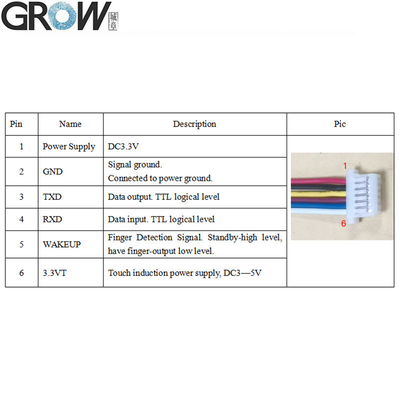

کانکتور	SH1.0-6Pin
کنترل LED	بله

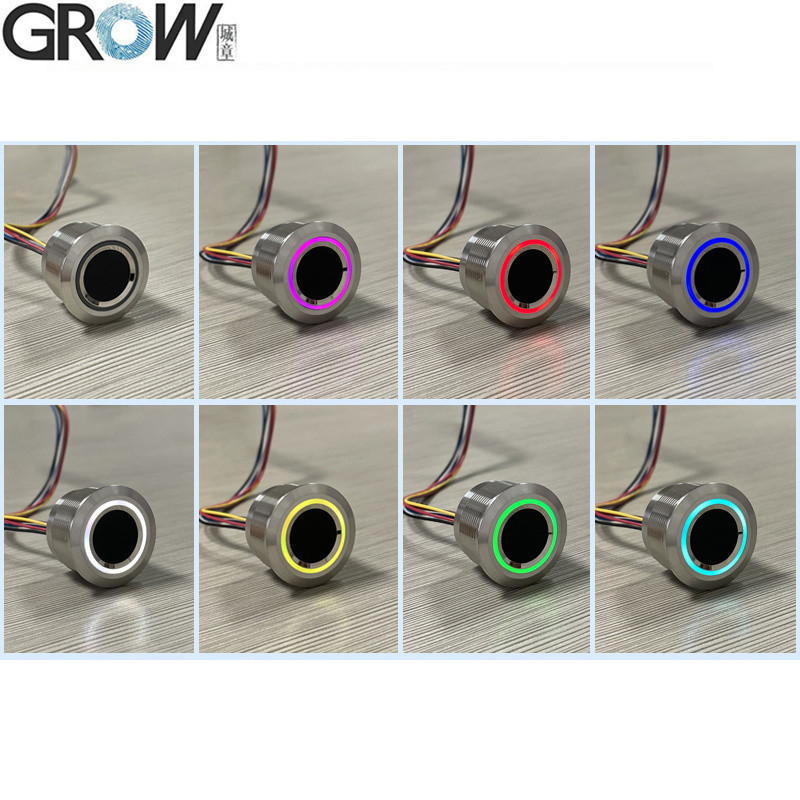

رنگ LED	رنگ RGB
سرعت اسکن	< 0.2 ثانیه
سرعت تأیید	< 0.3 ثانیه
روش تطابق	1:1" 1:N
FRR	≤1٪
FAR	≤0.001٪
محیط کار	-20C تا 60C
رطوبت کاری	10 تا 85 درصد
ظرفیت ضد ایستاتیک	15KV
مقاومت خشکی intensity	1 میلیون بار
نرخ ارتباطات (UART):	(9600 × N) bps که در آن N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps)

پرونده ها

·ارائه کردن فایل های SDK مرجع رایگان برای Arduino،Android.Net،Windows و غیره.
·تولید کتابچه راهنمای کاربر

شما می توانید راهنمای کاربر R503 R503-M22 را از این لینک وب سایت دانلود کنید:
https://hzgrow.en.made-in-china.com

R503 نمایش ویدئوی عملکرد برنامه تست در یوتیوب:https://youtu.be/eD2xtwCWOmQ

اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید
