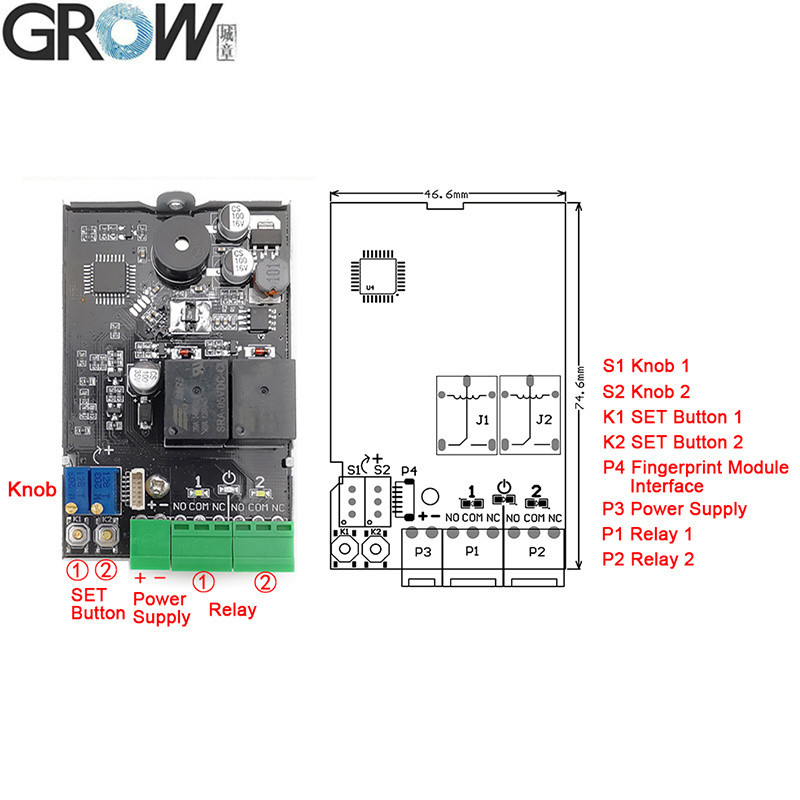

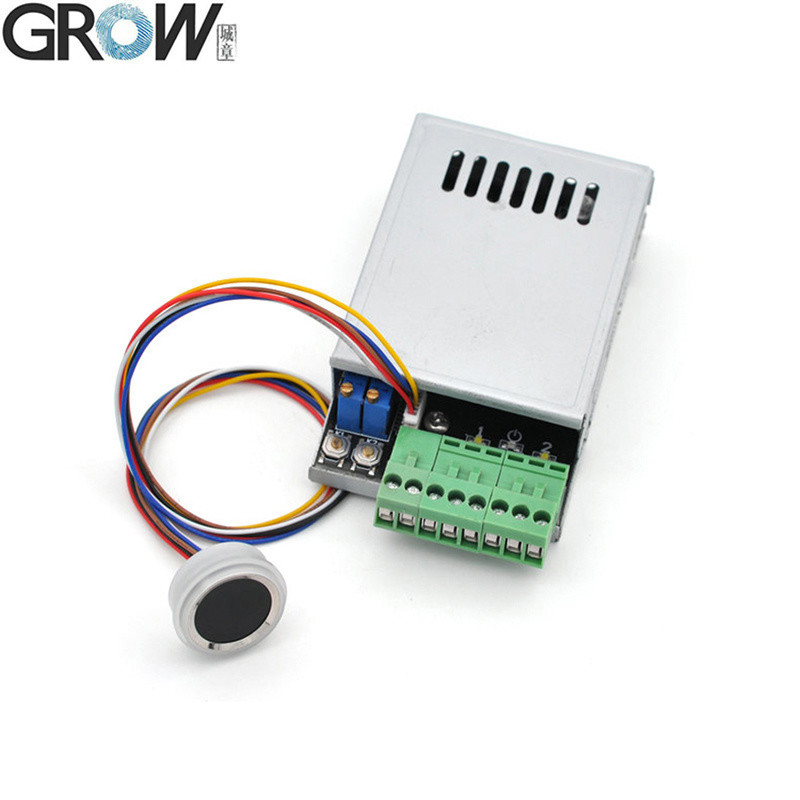

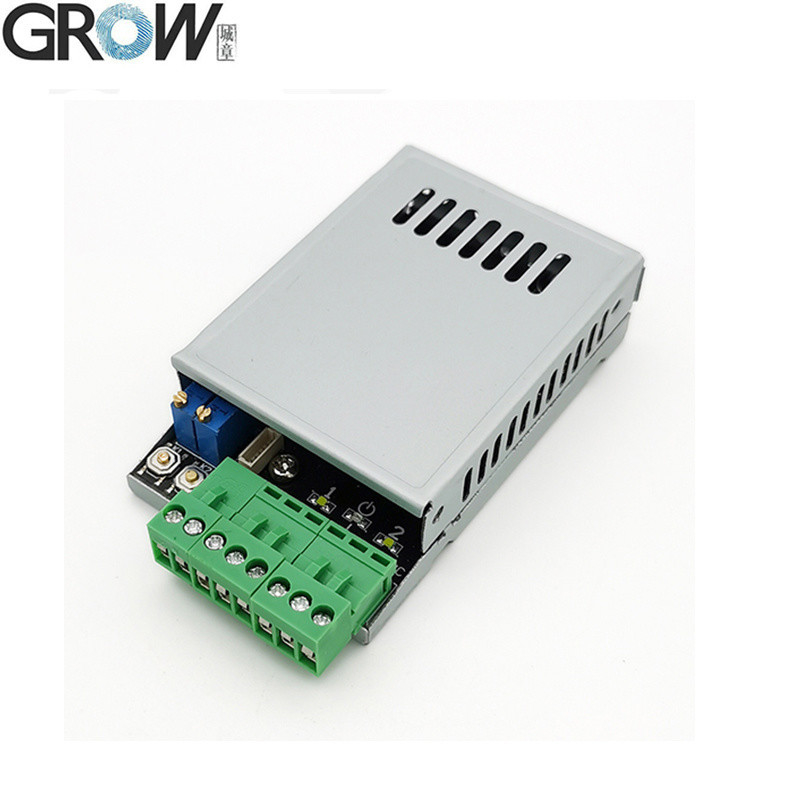

پارامترهای فنی
·P1: منبع برق:DC10V-30V
·P2: خروجی: رله ((حداکثر جریان: 10A)
·P3: ماژول اثر انگشت MX 1.0-6P (می تواند R502،R502-A،R503 را متصل کند)
·P4: ماژول اثر انگشت MX 1.25-6P (می تواند R300،R301T،R302،R303،R303T،R305،R306،R307،R501 را متصل کند)
·جریان آماده: 6mA ((DC12V)
·قدرت اثر انگشت: 300 عدد
دستورالعمل عملیات
1. دکمه SET ((K1-K2)
1.1 اثر انگشت مدیر رجیستری:دکمه SET را به زودی فشار دهید، سیستم در وضعیت رجیستری مدیر و نور نشانگر آبی سریع درخشان می شود،همان انگشت را چندین بار در منطقه جمع آوری اثر انگشت قرار دهید تا شنیدن موسیقی به معنی ثبت اثر انگشت موفق باشد. اثر انگشت می تواند به طور مداوم ثبت شود. اگر نیازی به اضافه کردن اثر انگشت, صبر چند ثانیه برای خروج.
1.2 از بین بردن اثر انگشت:
1.2.1 از بین بردن اثر انگشت موقعیت رله واحد: فشار طولانی بر روی دکمه SET مربوطه، چراغ نشانگر آبی سریع درخشان می شود، صدای طولانی "Di" را می شنوید، انگشت را آزاد می کنید،نور نشانگر رله روشن است و صدای موسیقی را می شنود، به این معنی که این مکان از اثر انگشت مدیر و کاربر حذف می شود؛
1.2.2 حذف تمام اثر انگشت های موقعیت رله ((برگشت به پیش فرض کارخانه): فشار طولانی هر دکمه SET برای شنیدن بیپ طولانی "Di" دو بار، انگشت را آزاد کنید، تمام چراغ های شاخص روشن می شوند،به معنی موفقیت عملیات راه اندازی، به حالت پیش فرض کارخانه برگردیم
2. ثبت اثر انگشت کاربر: فشار دادن اثر انگشت مدیر حدود 10 ثانیه تا صدای موسیقی و نور نشانگر آبی سریع روشن می شود، به این معنی که می توانید اثر انگشت کاربر را اضافه کنید.قرار دادن همان انگشت کاربر با چندین بار در منطقه جمع آوری اثر انگشت تا شنیدن موسیقی به معنی ثبت اثر انگشت موفق. اثر انگشت می تواند به طور مداوم ثبت شود. اگر نیازی به اضافه کردن اثر انگشت نباشد، چند ثانیه برای خروج صبر کنید. (توجه:محل ذخیره اثر انگشت کاربر به محل ذخیره اثر انگشت مدیر بستگی دارداگر اثر انگشت مدیر در شماره 1 و شماره 2 در همان زمان ذخیره شود، اثر انگشت کاربر به طور پیش فرض در شماره 1 ذخیره می شود.)
3. حذف اثر انگشت کاربر: تا زمانی که صدای "Di-" و موسیقی را نشنید، حدود 20 ثانیه بر روی اثر انگشت مدیر فشار دهید، به این معنی که اثر انگشت کاربر در این مکان حذف می شود. (توجه:محل حذف اثر انگشت کاربر بستگی به محل ذخیره اثر انگشت مدیر دارداگر اثر انگشت مدیر در شماره 1 و شماره 2 در همان زمان ذخیره شود، اثر انگشت کاربر در شماره 1 به طور پیش فرض حذف می شود.)
4. زمان رله را تنظیم کنید:S1 یا S2 را چرخش دهید تا زمان بسته شدن رله را از 0.5 به 60 ثانیه تنظیم کنید. هنگامی که بیش از 60 ثانیه طول بکشد، در حالت عادی باز و به طور معمول بسته می شود.رله در هنگام عبور اثر انگشت کار می کند، و سپس رله آزاد شد زمانی که اثر انگشت دوباره عبور کرد، رله کار کرد و به صورت دایره ای آزاد شد. رله خروجی تماس، سیگنال سوئیچ، هیچ خروجی ولتاژ.
5استفاده: انگشت را فشار دهید، رله پس از عبور اثر انگشت بسته می شود و زمان بسته شدن توسط S1 یا S2 تعیین می شود.
يادداشت:
1تمام چراغ های نشان دهنده در حالت آماده خاموش هستند و چراغ ها در حالت کار روشن هستند.
2.اگر می خواهید چراغ شاخص ماژول را در حالت باز کردن به طور معمول ببندید، هر دکمه SET را برای مدت طولانی فشار دهید تا صدای طولانی "Di" را سه بار بشنوید. این عمل را برای باز کردن تکرار کنید.
K220 می تواند با ماژول اثر انگشت R502،R502-A،R502-AW،R503 استفاده شود.
مشخصات R502-F
| مدل |
R502-F |
| نوع |
ماژول اثر انگشت ظرفیت دار |
| رابط |
UART ((TTL) |
| قطعنامه |
508 دی پی آی |
| ولتاژ |
DC 3.3V |
| ظرفیت اثر انگشت |
200 |
| مجموعه حسگرها |
192*192 پیکسل |
| جریان کاری |
20mA |
| جریان آمادگی |
ولتاژ حالت ایستادگی معمولی لمس: 3.3V، جریان متوسط: 2uA |

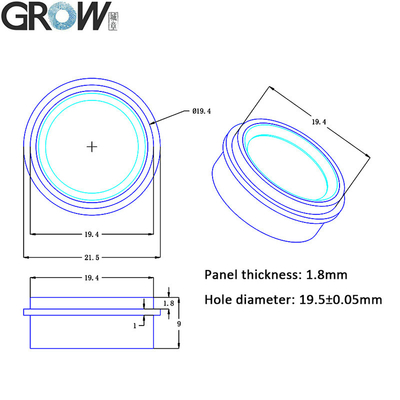

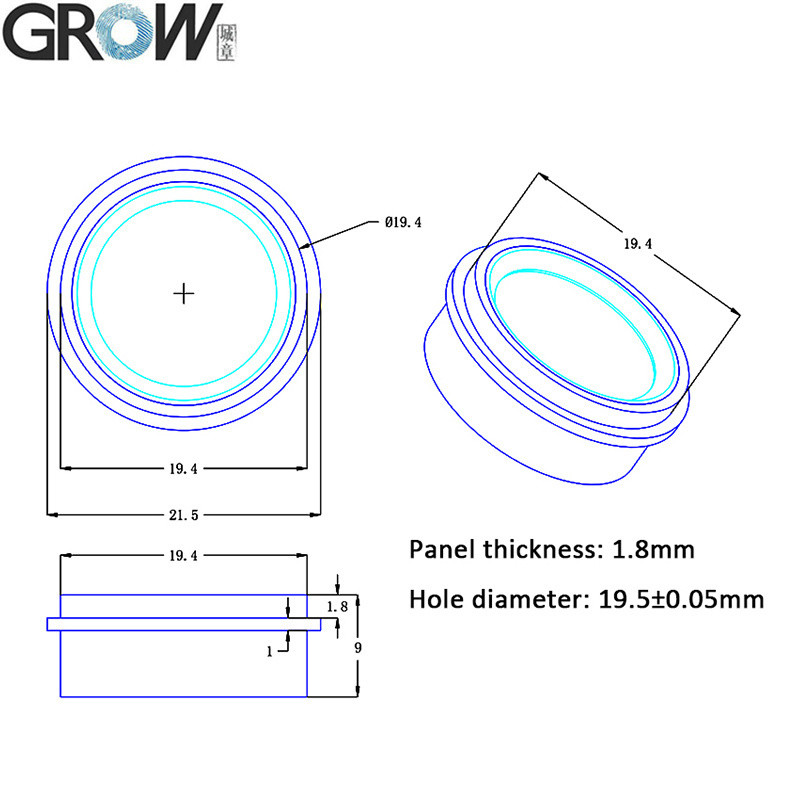

| اندازه بیرونی ماژول اثر انگشت |
قطر 21.5 (ملی متر) |
| اندازه داخلی ماژول اثر انگشت |
قطر 19.5 (ملی متر) |
| ارتفاع ماژول اثر انگشت |
9 (ملی متر) |
| منطقه جمع آوری موثر |
قطر 15.5 (ملی متر) |

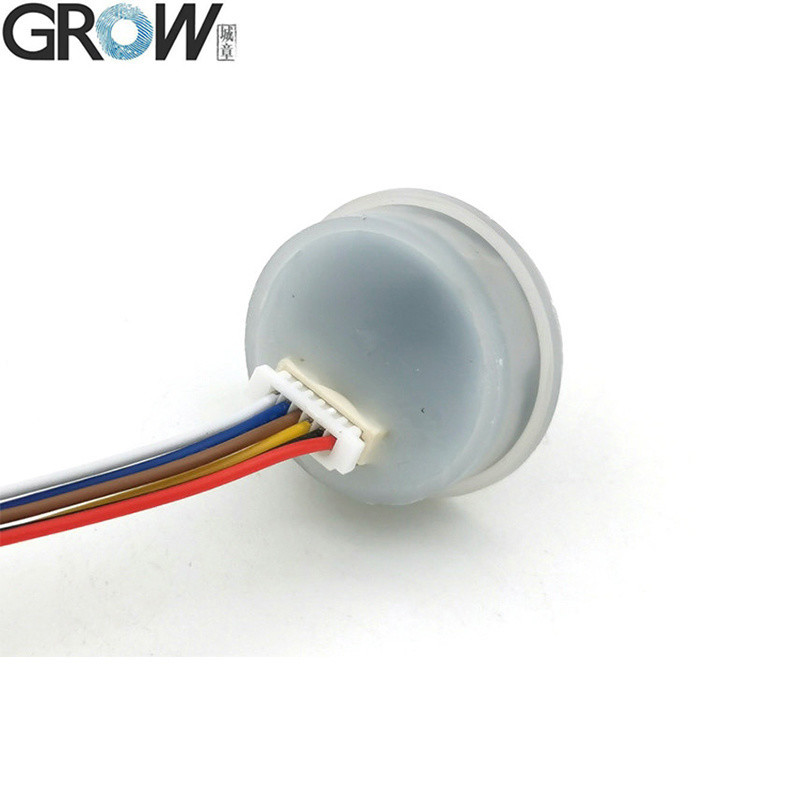

| کانکتور |
MX1.0-6Pin |

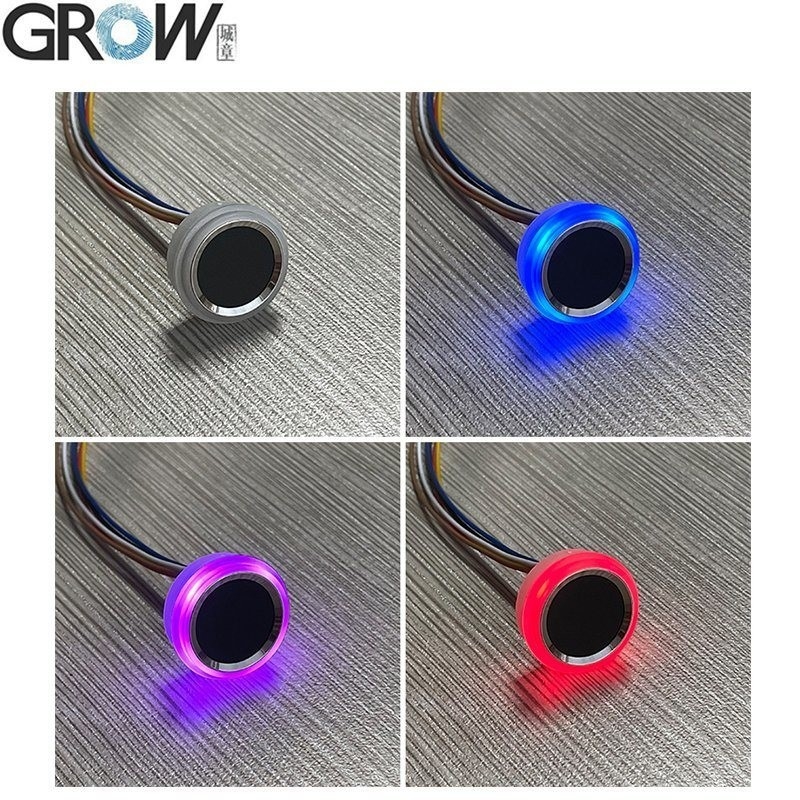

| کنترل LED |
بله |
| رنگ LED |
آبی و قرمز |
| سرعت اسکن |
< 0.2 ثانیه |
| سرعت تأیید |
< 0.3 ثانیه |
| روش تطبیق |
1:1" 1:N |
| FRR |
≤1٪ |
| FAR |
≤0.001٪ |
| محیط کار |
-20C تا 60C |
| رطوبت کاری |
10 تا 85 درصد |
| ظرفیت ضد ایستاتیک |
15KV |
| شدت مقاومت در برابر سایش |
1 میلیون بار |
| نرخ ارتباطات (UART): |
(9600 × N) bps که N = 1 ~ 12 ((پیش فرض N = 6، یعنی 57600bps) |
پرونده ها
·فایل های Free Reference SDK را برای Arduino، Android،Net،Windows و غیره فراهم کنید.
·تولید کتابچه راهنمای کاربر
ویدیوی عملیات K220 در یوتیوب:https://youtu.be/YQXeH9AGbco
اگه به فایل های SDK احتیاج دارید لطفا با ما تماس بگیرید
